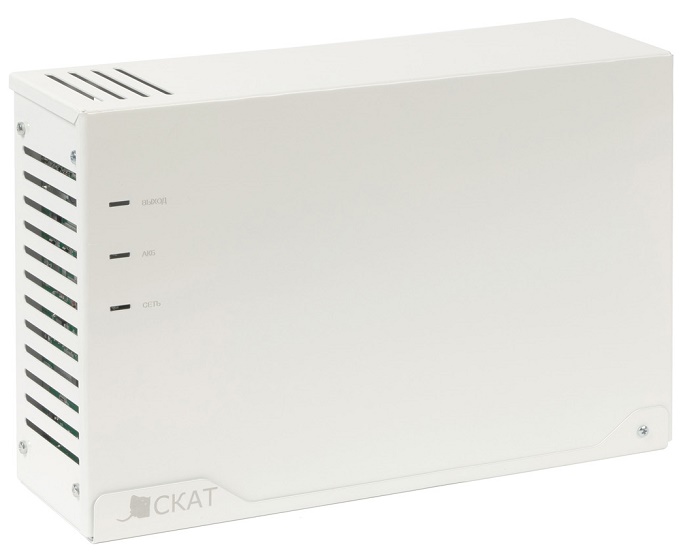

СКАТ-2400М
24 В, 1,5 А. Корпус под 2 АКБ 7 Ач или 1 АКБ 17 Ач., Соответствует ФЗ 123 и ГОСТ 53325-2012: 3 индикатора и информационный выход "Переход на резерв", защита выхода от перегрузки и КЗ, защита нагрузки от аварии источника, защита АКБ от глубокого разряда, КЗ и переполюсовки, "холодный пуск".
Производитель: БАСТИОН
- Код:
- 00024720
- Артикул
- 75
- Базовая единица
- шт
7 690 руб.
- 24 В, 1,5 А
- Корпус под 2 АКБ 7 Ач или 1 АКБ 17 Ач
- Соответствует ФЗ 123 и ГОСТ 53325-2012
- 3 индикатора и информационный выход «Переход на резерв»
- Защита выхода от перегрузки и КЗ
- Защита нагрузки от аварии источника
- Защита АКБ от глубокого разряда, КЗ и переполюсовки
- Холодный пуск

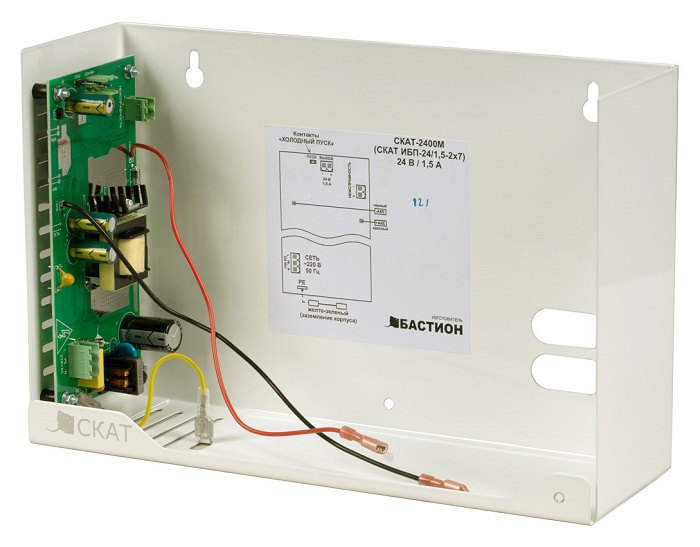

ОСОБЕННОСТИ СКАТ-2400М (СКАТ ИБП-24/1,5-2X7)
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация заряда АКБ;
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;
- резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии изделия;
- выдача информационного сообщения «Переход на резерв», посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
Технические характеристики
| Наименование параметра | Значение параметра |
|
Параметры входного электропитания Сеть переменного тока Напряжение, В/Частота, Гц АКБ Напряжение, В |
170…253 / 50±1% 21…28 |
|
Выходное напряжение (постоянного тока), В Режим «ОСНОВНОЙ» Режим «РЕЗЕРВ» |
26,5…28,0 20…27 |
| Ток нагрузки номинальный, А | 1,2 |
| Диапазон допустимых значений выходного тока, А | 0…1,2 |
| ВНИМАНИЕ! Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ТОК НАГРУЗКИ НЕ ПРЕВЫШАЕТ ЗНАЧЕНИЙ, указанных в п.3 | |
|
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более |
1,5 |
| ВНИМАНИЕ! Максимальный ток нагрузки, указанный в п.5 обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АКБ. Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины тока нагрузки, состояния АКБ и частоты отключения электроэнергии. | |
| Ток заряда АКБ, А | 0,2…0,3 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В | 21…22 |
| Величина напряжения на АКБ, при котором индикатор «АКБ» гаснет, В | 22…23 |
| Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки и температуре окружающей среды 0…+40°С, мВ, не более | 60 |
| Класс пульсаций по ГОСТ Р51179 | VR1 |
| ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. Работа источника возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ (кратковременно замкнуть контакты «холодный пуск») | |
|
Ток потребления |
|
|
От сети (~220В) При отсутствии нагрузки, мА При максимальном токе выходной цепи, мА |
40…50 355…375 |
|
От АКБ При отсутствии нагрузки, мА При максимальном токе выходной цепи, А |
50…60 1,25…1,35 |
|
Характеристики информационного выхода «НЕИСПРАВНОСТЬ» Максимальный ток, не более, мA Максимальное напряжение, не более, В |
50 30 |
|
Аккумуляторы герметичные свинцово–кислотные, соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1) количество, шт Номинальное напряжение, В Рекомендуемая емкость, А*ч |
2 12 2 шт. по 7 Ач |
|
Сечение проводов подводимых к клеммам, мм2, не более «СЕТЬ» «ВЫХОД и НЕИСПР.» |
1,5 |
|
ВНИМАНИЕ! Сечение и длина соединительных проводов нагрузки должны соответствовать максимальным токам, указанным в п. 4, 5. Подводящие сеть провода должны быть в двойной изоляции сечением не менее 0,5мм2. |
|
|
Рабочие условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха при температуре +40°С, не более, % Климатическое исполнение по ОСТ 25 1099-83 Вибрационные нагрузки при частоте 1…35 Гц |
от -30 до +40 93 О3 0,5 g |
| ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т. п.). | |
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 |
|

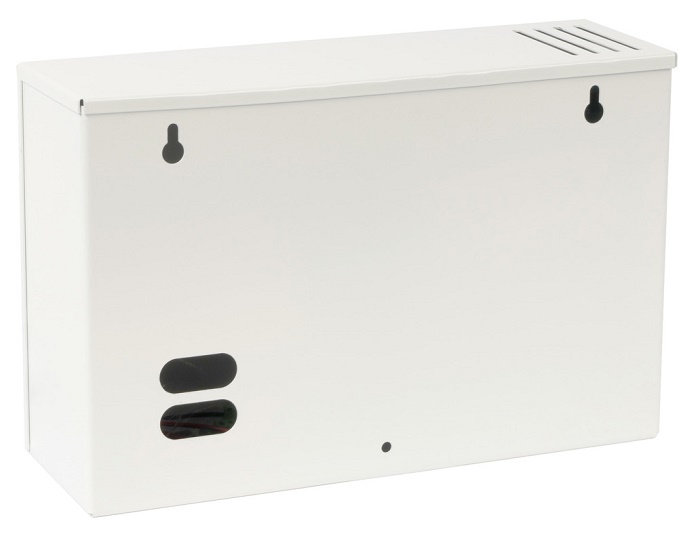

Габаритные размеры ШхГхВ, мм, не более без упаковки с упаковкой |
285х90х185 290х95х190 |
| Масса (без АКБ), кг, не более НЕТТО (БРУТТО) | 1,3 (1,6) |
