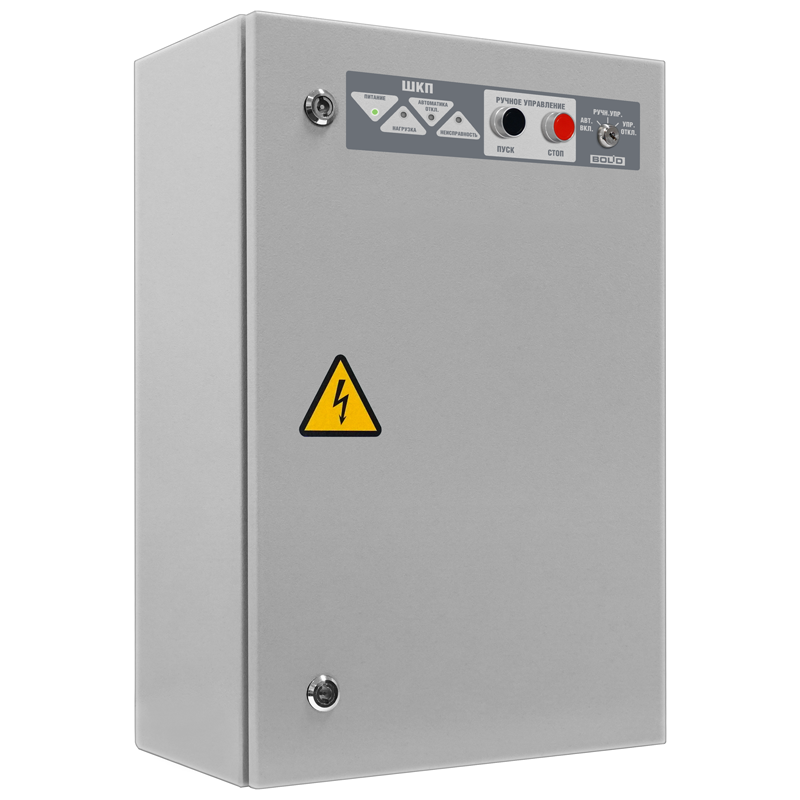

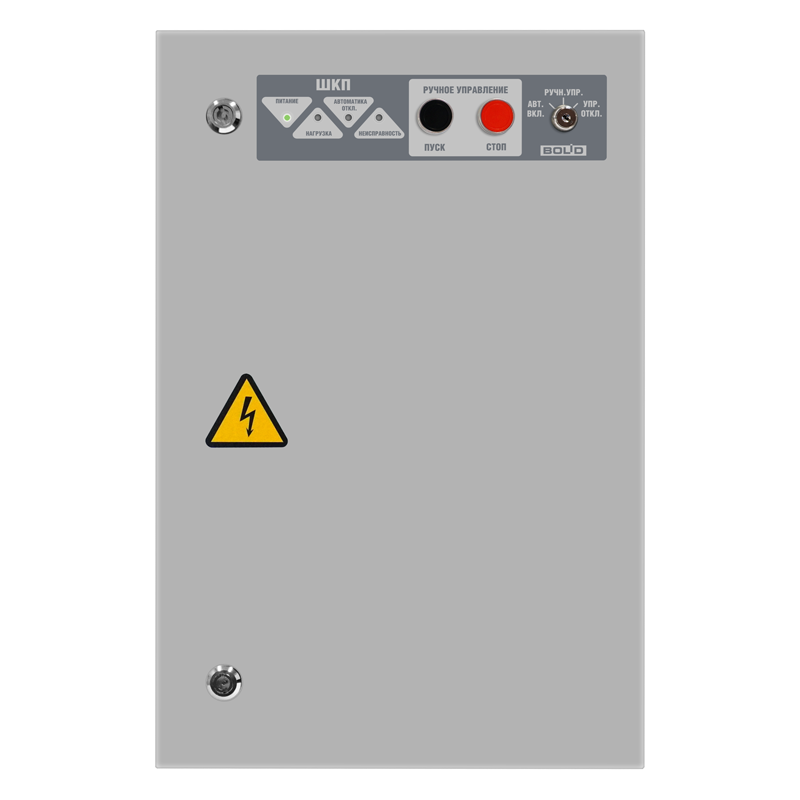

ШКП-75 IP54
Шкаф контрольно-пусковой для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором мощностью до 75 кВт, в корпусе IP54
Производитель: Болид
- Код:
- 00025832
- Артикул
- 688-234-889
- Базовая единица
- шт
72 652 руб.
Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем и нагрузки.
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
Технические характеристики
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
---|---|
Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП |
Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1) Гц |
Готовность к работе после включения питания | не более 5 с |
Рабочий диапазон температур | от -30 до +50 °C |
Относительная влажность | до 98% при +25 °C |
Средний срок службы | 10 лет |
Тип монтажа | настенный навесной |
Номинальный коммутируемый ток, А | 150 |
Мощность управляемого двигателя, кВт | 45-75 |
Степень защиты корпуса | IP54 |
Габаритные размеры, мм | 600x400x240 |
Масса прибора, кг | 40 |
