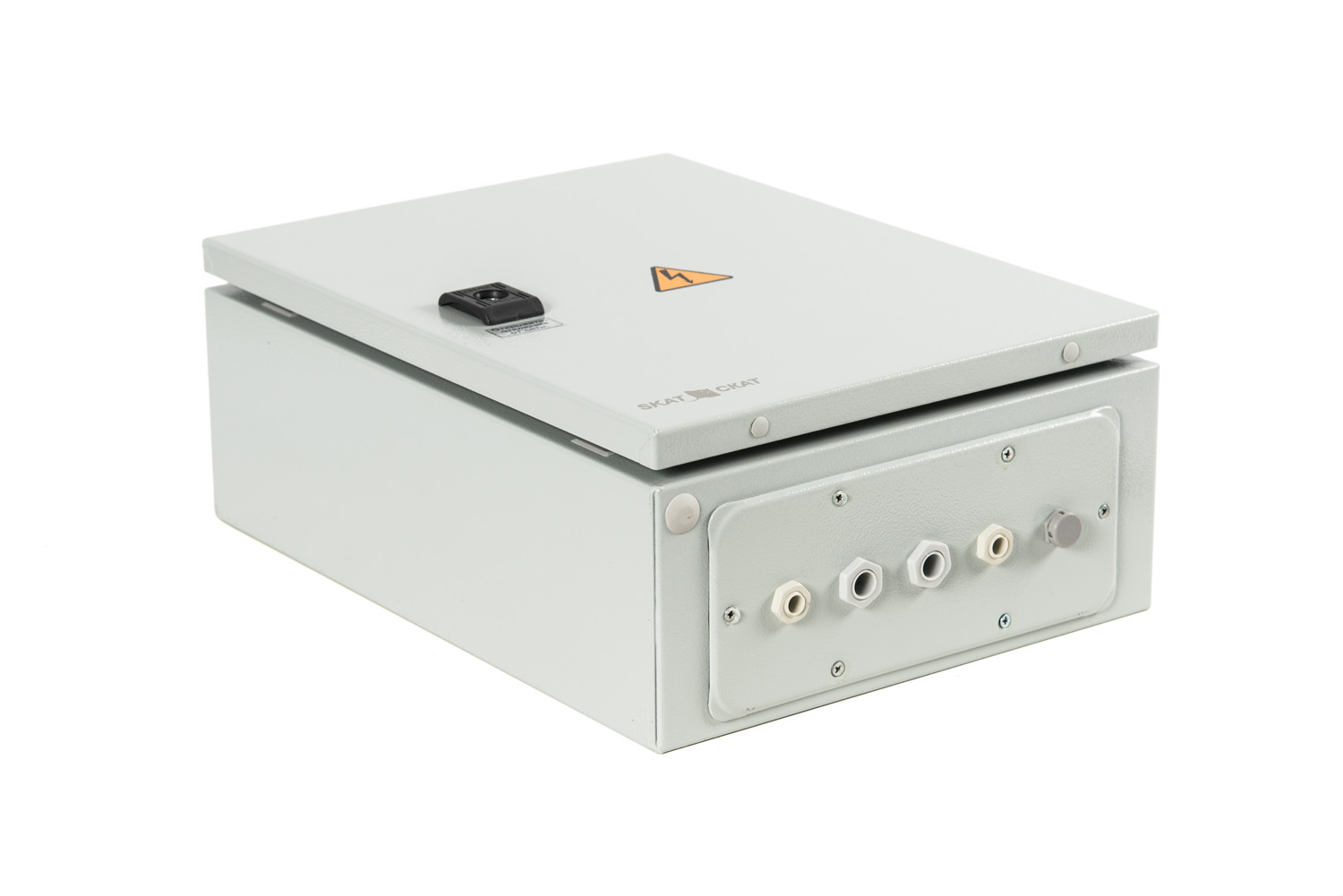

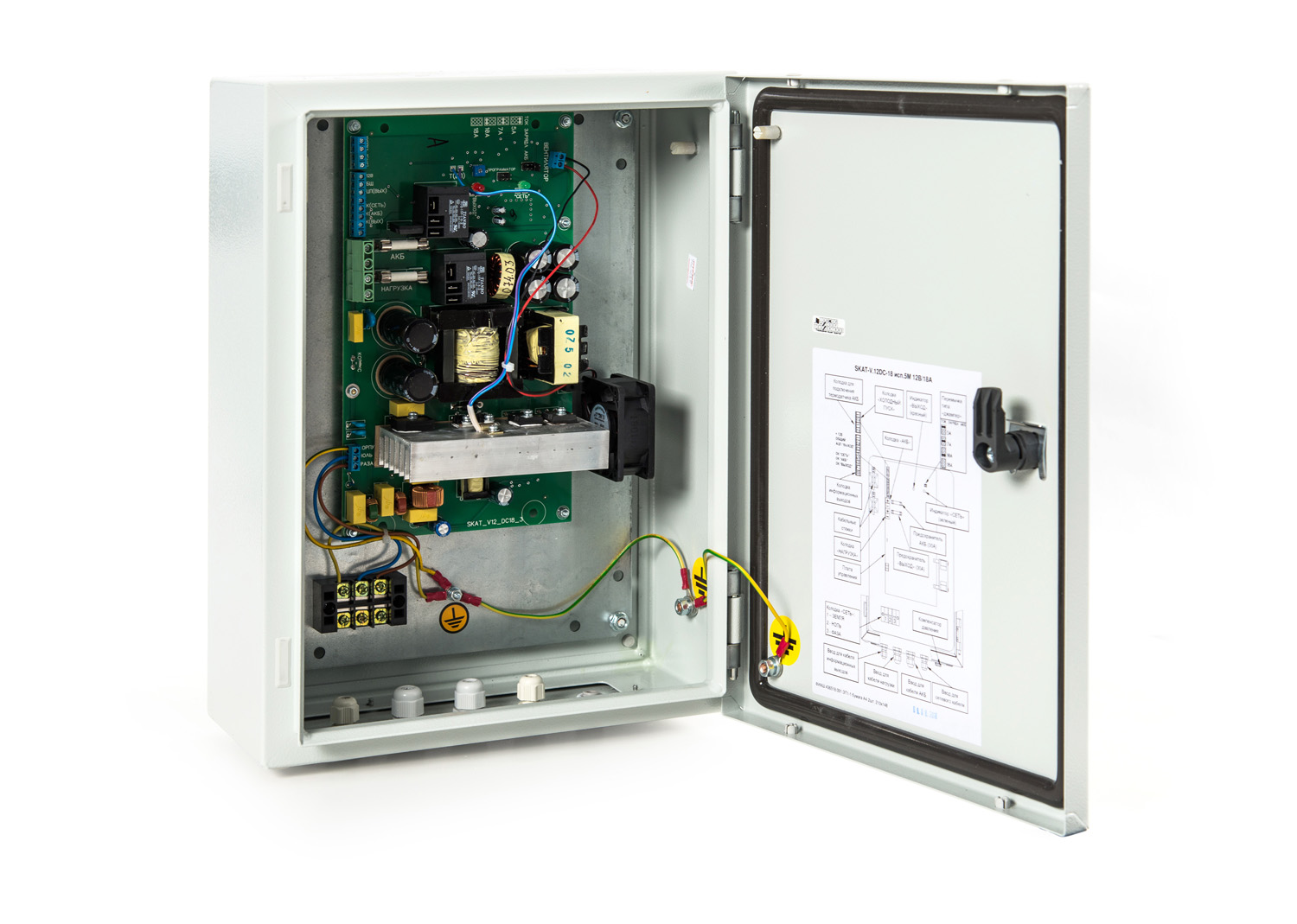

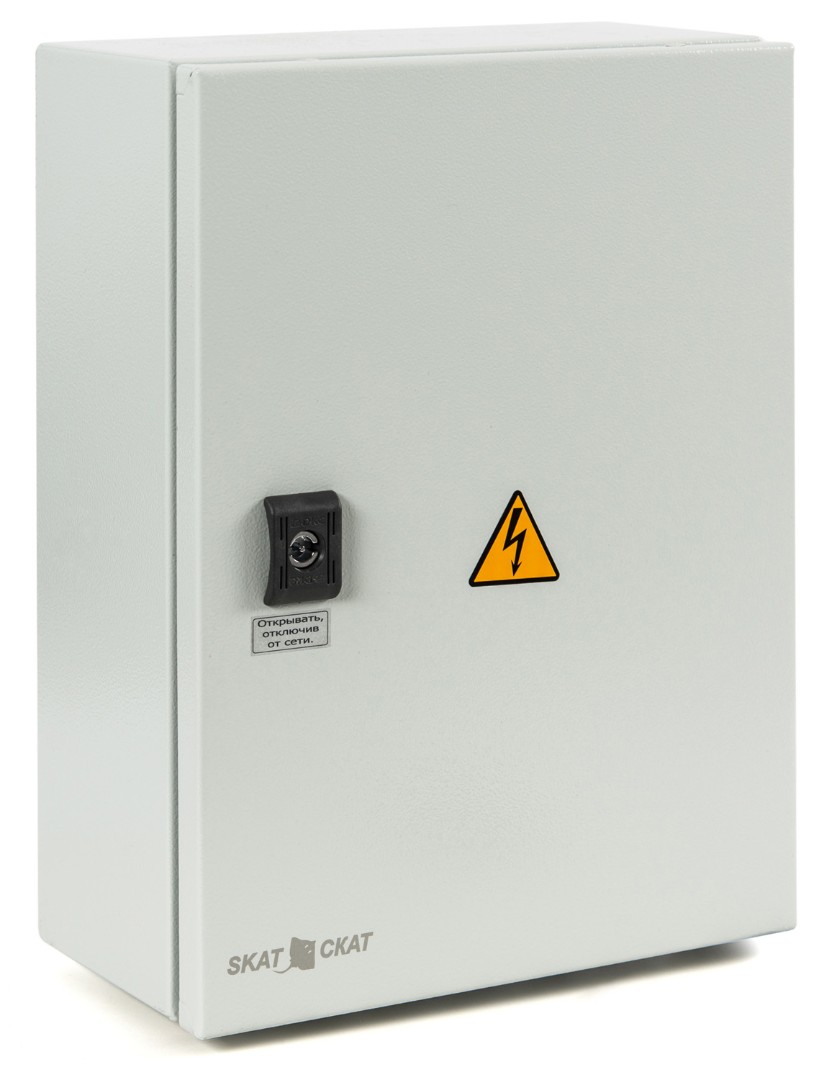

SKAT-V.12DC-18 исп. 5М
12В, 18А, уличное исполнение, класс защиты IP 65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ - внешний 1 шт. от 26 до 200 Ач; 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ.
Производитель: БАСТИОН
- Код:
- 00025879
- Артикул
- 854
- Базовая единица
- шт
57 840 руб.
Особенности. SKAT-V.12DC-18 исп.5М обеспечивает
- питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления, включая ток заряда АКБ, не более 18 А
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы
- ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырех значений тока ограничения
- температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, входящего в комплект поставки)
- автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления не более 18 А при отключении электрической сети (режим «РЕЗЕРВ»)
- защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
- защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
- защиту от короткого замыкания клемм АКБ
- контроль наличия АКБ
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы
- световую индикацию режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»
- защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя
- возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путем кратковременного замыкания контактов соответствующей колодки
- формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК» для внешних устройств автоматики или цепей индикации
- полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.
SKAT-V.12DC-18 исп.5М. Технические характеристики
| Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В | 170…250 | |
| Выходное напряжение постоянного тока, В | при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» | 12,4 …13,8**** |
| при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» | 10,3…13,8 | |
| Напряжение заряда АКБ при наличии сетевого, В | 13,0…13,8 | |
| Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C | -18…20* | |
| Ток нагрузки, A,не более | при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ | 18** |
| от АКБ, режим «РЕЗЕРВ» | 18 | |
| Ограничение тока заряда АКБ (устанавливается перемычкой, A | 18; 10; 7; 5 | |
| Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более | 0,21 | |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,3…10,7 | |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | 50 | |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 35 | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| Рекомендуемая емкость АКБ, Ач | 26—100*** | |
| Количество АКБ, шт. | 1 | |
| Характеристики выходов в формате «открытый коллектор» | напряжение, не более, В | 60 |
| ток, не более, мА | 70 | |
| Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более | «ВЫХОД» и «АКБ | 4 |
| «СЕТЬ» и «Информационные выходы» | 1 | |
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 300х155х430 |
| в упаковке | 505х340х245 | |
| Масса, НЕТТО (БРУТТО), не более, кг | 7,7 (8,2) | |
| Диапазон рабочих температур, °С | -40…+40 | |
| Относительная влажность воздуха при 25 °С, %, не более | 95 | |
| Высота над уровнем моря, м, не более | 1500 | |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP65 | |
* Термокомпенсация обеспечивается подключением термодатчика KTY81-120
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в паспорте
**** При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.
