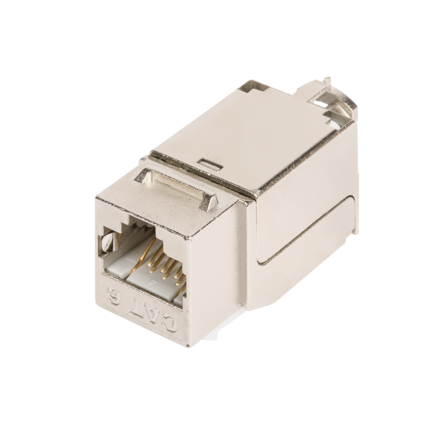

NMC-KJSA2-FT-MT
Модуль-вставка типа Keystone, Кат.6a (Класс Ea), 500МГц, RJ45/8P8C, FT-TOOL/110/KRONE, T568A/B, полный экран, металлик
Производитель: NIKOMAX
- Код:
- 00025936
- Артикул
- NMC-KJSA2-FT-MT
- Базовая единица
- шт
Описание
Коммутационные модули типа Keystone предназначены для установки в настенные розетки, суппорты настен- ных коробов и наборные патч-панели. С помощью коммутационных модулей организуется подключение рабо- чих станций к информационной сети. Коммутационные модули NIKOMAX системы Fast Termination (серия «FT») спроектированы специально для использования с инструментом для быстрой заделки NMC-FT-TOOL. Разведите кабель на контактах модуля, вставьте его в инструмент и просто сожмите рукоятки. Аккуратная и качественная заделка в одно нажатие! IDC контакты модулей FT также совместимы с обычным ударным инструментом с ножом 110 типа или KRONE. Модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 17 мм и стан- дартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Модуль NMC-KJSA2-FT-MT (кат.6A),выполнен в литом, полностью экранированном корпусе из цинк-алюминиевого сплава. Экран кабеля заземляется на хвостовик на верхней крышке модуля и снизу дополнительно прижимается клипсой, обеспечивающей полный электрический контакт с корпусом. Конструкция закрепляется при помощи нейлоновой стяжки. На хвостовике также имеется крепление для заземляющего провода.
Ключевые возможности
- Подпружиненные зажимы для надежного контакта с экраном патч-корда
- Полностью экранированное исполнение, литой корпус из цинк-алюминиевого сплава
- Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями
- Контакты с золотым покрытием 50 мкд Не менее 750-ти циклов подключения Специальный дизайн минимизирует перекрестные наводки в разъеме (для категорий 6 и 6А)
- Дополнительная клипса для закрепления и заземления кабеля
- Изолирующая защитная крышка, дополнительно удерживающая проводники в IDC контактах и исключающая возможность контакта поводящих жил с корпусом модуля
- Компактные размеры позволяют устанавливать модули в 24-х портовые наборные патч-панели, в том числе c высотой 0,5U
- Хвостовик с возможностью подключения заземляющего провода
Технические характеристики
| Характеристика | Значение |
|---|---|
| Категория |
6а |
| Полоса пропускания, МГц |
500 |
| Исполнение |
Полностью экранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал покрытия IDC контактов |
Олово (100 мкд) |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Монтаж |
Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Цвет |
Металлик (никель) |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
не более 20 |
| Контактное сопротивление IDC, мкОм |
не более 2,5 |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Формат |
Keystone |
| Материал корпуса |
Цинк-алюминиевый сплав |
| Габариты (ШхВхГ), мм |
17х19х40 |
