БЗЛ-ЕП8
Блок защиты 8-ми информационных портов Ethernet с питанием PoE
Производитель: Тахион
- Код:
- 00025947
- Артикул
- 20102
- Базовая единица
- шт
Назначение
Грозозащита сети БЗЛ-ЕП8(16) предназначен для защиты от импульсных перенапряжений 8-ми или 16 портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE со схемой питания по варианту А или по варианту В стандарта IEEE 802.3at. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1).
Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
- БЗЛ-ЕП8(16) выпускается по техническим условиям ТУ 4372-026-31006686-2011.
- Степень защиты в соответствии с ГОСТ 14254 IP20.

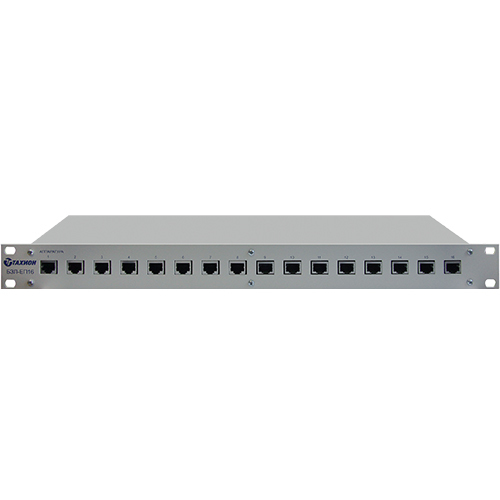

- Конструктивно блок выполнен в металлическом корпусе высотой 1U для установки в 19″ стойку.
Основные технические характеристики:
Характеристика | Линия данных | Линия питания |
Количество защищаемых портов |
8(16) |
|
Защищаемые пары | (1-2),(3-6),(4-5),(7-8) | (1,2-3,6),(4,5-7,8) |
Номинальное рабочее напряжение UN | 5 В DC | 48 В DC |
Макс. длительное рабочее напряжение UС | 6 В DC | 60 В DC |
Номинальный рабочий ток IN | 600 мА | 1200 мА |
Номинальный ток разряда (8/20 мкс) In линия-линия C1/ линия-земля C2 |
100 А / 2 кА | 100 А / 2 кА |
Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более |
20 В/ 550 В | 120 В / 550 В |
Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более |
15 В / 550 В |
90 В / 550 В |
Время срабатывания Ta Линия-линия / линия-земля |
<10нс /<100 нс | <10нс /<100 нс |
Вносимое затухание | <2 дБ (<250МГц) | - |
Диапазон рабочих температур | - 55С - +85С | |
Габаритные размеры | 482,6х44(1U)х152 мм | |
Тип подключения (Вход-Выход) | RJ45- RJ45 | |
Вес в упаковке | 2,3 кг | |
Категория испытаний по МЭК 61643-21 | С1, С2 |
