Свет-звуковое табло "ПОЖАР" питание 12/24В, 100дБ, 1ExibmllBT6, IP54

СКОПА-З "ПОЖАР"

Свет-звуковое табло "ПОЖАР" питание 12/24В, 100дБ, 1ExibmllBT6, IP54

Производитель: Спецприбор

Код:
00026046
Артикул
8784100412
Базовая единица
шт
18 960 руб.

Взрывозащищенный оповещатель - табло СКОПА (старое название СОВА)

Предназначено для подачи сигналов светового (светозвукового) оповещения в системах пожарной сигнализации и автоматического пожаротушения взрывоопасных зон с целью регулирования поведения человека при возникновении чрезвычайных ситуаций.

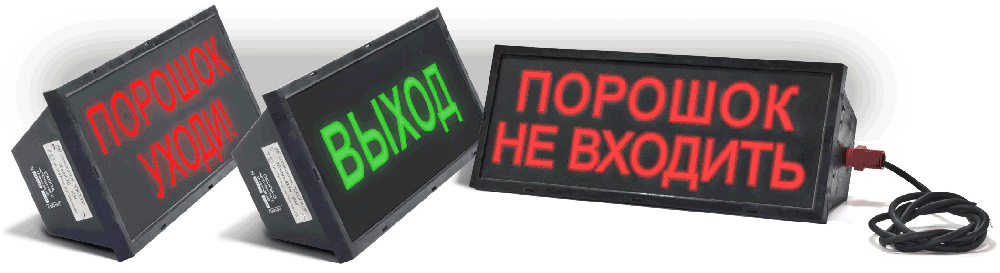

На базе оповещателя возможно изготовление запрещающих и указательных световых знаков пожарной безопасности (ПОЖАР, АВТОМАТИКА ОТКЛЮЧЕНА, ГАЗ НЕ ВХОДИТЬ, ГАЗ УХОДИ, АЭРОЗОЛЬ НЕ ВХОДИТЬ, АЭРОЗОЛЬ УХОДИ, ПОРОШОК НЕ ВХОДИТЬ, ПОРОШОК УХОДИ, ВЫХОД, НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ, НАПРАВЛЕНИЕ ЭВАКУАЦИИ).

Цвет свечения табло определяется надписью и может быть красным, зеленым или желтым.

Табло выполнено во взрывобезопасном конструктивном исполнении и устанавливается во взрывоопасных зонах помещений и наружных установок в соотвествии с маркировкой взрывозащиты согласно требованиям гл. 7.3 ПУЭ, ГОСТ Р 51330.13 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Табло имеет следующие варианты исполнения:

Вариант исполнения Тип табло Диапазон рабочих
температур
Маркировка
взрывозащиты
Номинальное
 напряжение
Наличие интерфейса
RS485
СКОПА (обычное) световое -40...+55  1Ex mb IIC T6 Gb =12 / 24В -
СКОПА-С (северное)  световое -55...+55 1Ex mb IIC T6 Gb
=12 / 24В -
СКОПА-З (звуковое) свето-звуковое -55...+55 1Ex [ib] mb IIB T6 Gb
=12 / 24В -
СКОПА-220 световое -55...+55 1Ex mb IIC T6 Gb
~ 220В -
СКОПА-З-220 (звуковое) свето-звуковое -55...+55 1Ex [ib] mb IIB T6 Gb
~ 220В -
СКОПА-A (адресное) световое -55...+55 1Ex mb IIC T6 Gb
=12 / 24В +
СКОПА-З-A (звуковое, адресное) свето-звуковое -55...+55 1Ex [ib] mb IIB T6 Gb
=12 / 24В +

Оповещатели «СКОПА», «СКОПА-С», «СКОПА-220», «СКОПА-А» имеют взрывозащиту вида герметизация компаундом (m), соответствующую требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.17, табло «СКОПА-З»,  «СКОПА-З-220», «СКОПА-З-А» имеют взрывозащиту видов герметизация компаундом (m) (основной вид взрывозащиты) и искробезопасная электрическая цепь (i) (дополнительный вид взрывозащиты).

Питание оповещателя в соответствии с основным видом взрывозащиты осуществляется от цепей общего назначения (неискробезопасных).
Тип кабельных линий подвода питания к оповещателю и способ их прокладки в пределах взрывоопасной зоны должны соответствовать требованиями ГОСТ Р 51330.13  и гл. 7.3 ПУЭ.

Адресные оповещатели "СКОПА-А" и "СКОПА-З-А" оснащены интерфейсом RS485, по которому осуществляется включение и управление режимом работы светового и звукового каналов.  Обмен по интерфейсу осуществляется на основе протокола MODBUS RTU.

В низковольтном оповещателе варианта «СКОПА-З» звуковой канал независим от светового канала и имеет отдельную линию питания.

Средняя наработка на отказ - не менее 40000 ч.

Средний срок службы изделия - не менее 10 лет.

Особенности:

  • высокая надежность и большой ресурс работы светоизлучающих элементов;
  • два режима свечения: непрерывное и прерывистое с частотой 1,5Гц;
  • широкий диапазон питающих напряжений (использование как в 12В, так и в 24В системах);
  • степень защиты оболочки IP67;
  • в выключенном состоянии надпись (пиктограмма) практически невидима и не привлекает внимания, а при включении контрастно светится;
  • высокий уровень звукового давления звукового табло (100дБА/м);

Табло СКОПА соответствует требованиям, предьявляемым СП 5.13130 к оповещателям в помещениях, защищаемых автоматическими установками пожаротушения.

Конструкция табло обеспечивает контрастное восприятие надписи при естественном и искусственном освещении и невосприятие надписи в выключенном состоянии (патент №126868).

Основные технические данные и характеристики взрывозащищенного табло

Маркировка взрывозащиты
         - для «СКОПА», «СКОПА-С», «СКОПА-220», «СКОПА-А» 1Ex mb IIC T6 Gb
         - для «СКОПА-З»,  «СКОПА-З-220», «СКОПА-З-А» 1Ex [ib] mb IIB T6 Gb
Количество и тип режимов свечения, 2: непрерывный прерывистый
Частота мигания в прерывистом режиме, Гц 1,5±0,5
Диапазон подводимых к табло рабочих напряжений , В
        - для «СКОПА», «СКОПА-С», «СКОПА-З», «СКОПА-А», «СКОПА-З-А» 9,0...28,4
        - для «СКОПА-220», «СКОПА-З-220» ~ 165 … 253В
Ток потребления зависит от напряжения питания  и цвета свечения табло и соответствует таблице 1.2. РЭ
Максимальный уровень звукового давления для звукового табло, дБА/м, не менеее 100,0
Рабочая температура окружающей среды, °С,
        - для «СКОПА» -40...+55
        - для «СКОПА-С», «СКОПА-220», «СКОПА-А», «СКОПА-З»,  «СКОПА-З-220», «СКОПА-З-А» -55...+55
Габариты, мм, не более 430х160х120
Масса, кг, не более 3,0
Длина присоединительного кабеля, м 1,5± 0,1
