УДП 513-10 "Пуск пожаротушения"
Устройство дистанционного пуска электроконтактное, сопротивление в режиме «Сработка» – 500 Ом, цвет желтый
Производитель: Рубеж
- Код:
- 00026136
- Артикул
- Rbz-121225
- Базовая единица
- шт

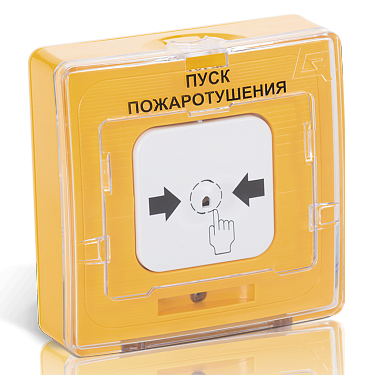

УДП 513-10 "Пуск Пожаротушения" в желтом свете
Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на много кратное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.
Устройство дистанционного пуска электроконтактное УДП 513-10 исп.01 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммниками для внешних подключений.
УДП 513-10 предназначен для круглосуточной и непрерывной работы с приёмно-контрольными приборами Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20П или любыми другими, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30В. При нажатии кнопки сработки УДП 513-10 скачкообразно уменьшает свое внутреннее сопротивление в прямой полярности до величины 500 Ом.
Устройство дистанционного пуска электроконтактное УДП 513-10 исп.01 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
Для информации о режимах работы дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки - постоянно светится.
Питание УДП 513-10 и передача сигнала «Нажатие кнопки» осуществляется по шлейфу сигнализации.
Технические характеристики
Питание |
от 9 до 30 В |
Ток потребления в дежурном режиме, не более |
50 мкА |
Сопротивление УДП 513-10 в режиме нажатия кнопки | 500 Ом |
Габаритные размеры, не более | 88х86х45 мм |
Масса, не более | 150 г |
Степень защиты оболочки по ГОСТ 14254-96 | IP 31 |
Диапазон рабочих температур | от -40 до +60 °С |
