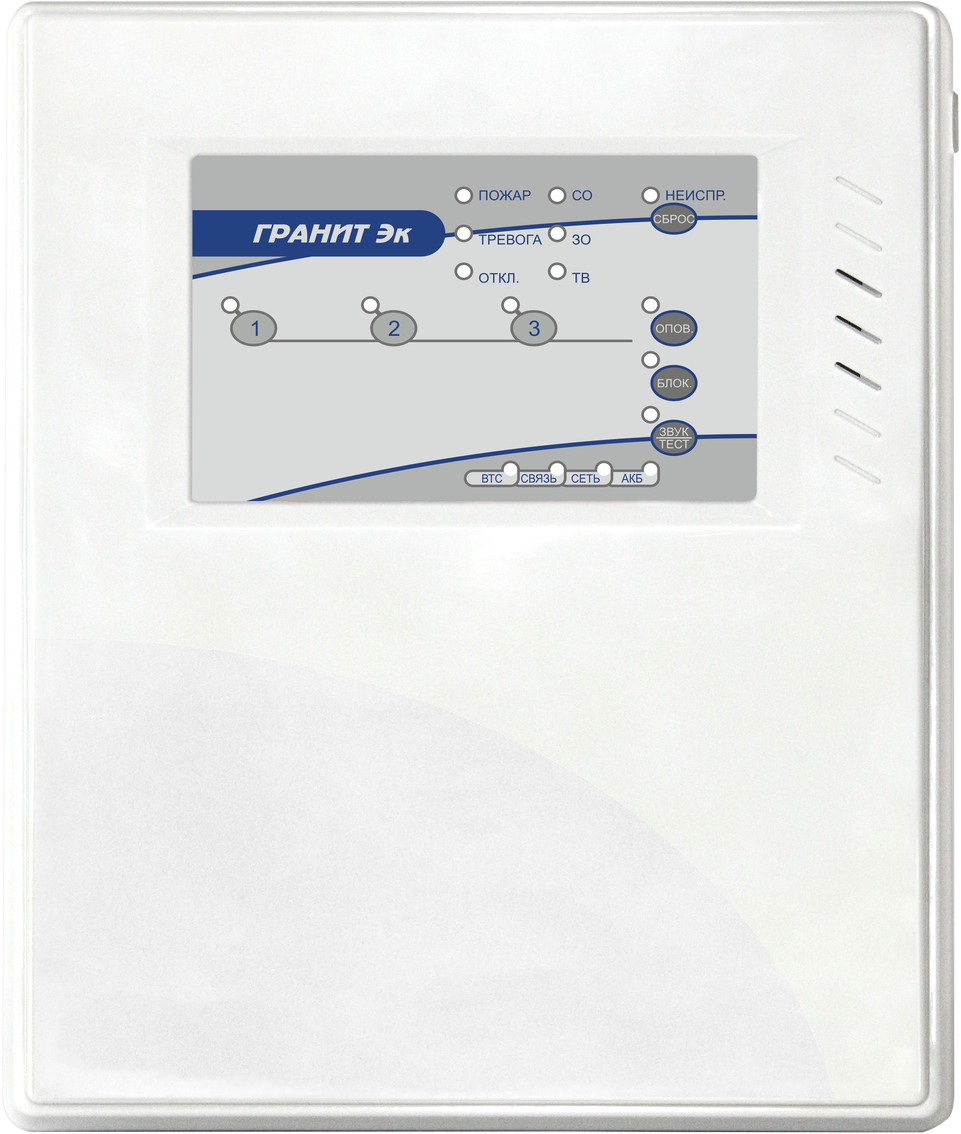

Гранит-3 ЭК
Прибор приемно-контрольный охранно-пожарный. 3 ШС, 4 выхода ПЦН, 3 контролируемых выхода "ОК", вход TouchMemory, напряжение питания 220 В, под АКБ 4,5/7 Ач, IP20, диапазон рабочих температур -40…+50°С, 250х210х80 мм
Производитель: Сибирский Арсенал
- Код:
- 00026289
- Артикул
- ЦБ000003703
- Базовая единица
- шт
Назначение
Прибор «Гранит-3 Эк» выполняет функции охранно-пожарной сигнализации, следит за состояние окружающей среды и управляет оборудованием.
Прибор может работать как контроллер доступа,ограничивая доступ в помещение с помощью электромагнитного замка. В качества ключа доступа используются электронные ключиTouchMemory, проксимити карты, брелоки, цифровые пароли.
Особенности
- 3 шлейфа сигнализации (ШС).
- Тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый.
- В технологический ШС подключаются гальваническиизолированные контакты различных датчиков (освещенности, температуры, утечки воды и т.д.).
- Однотипные шлейфы (зоны) можно объединять в разделы.
- Настройка прибора с помощью кнопок на лицевой панели.
- Выход ТМ для подключения считывателя ключей TouchMemory.
- Способы постановки зон (разделов) на охрану и снятия с охраны:
- кнопками на панели прибора;
- электронными ключами TouchMemory через считыватель ТМ;
- Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» (приобретается отдельно).
- Прибор оповещает о тревоге и других событиях с помощью оповещателей: световых, звуковых, табло «Выход». Оповещатели подключаются к выходам «-СО», «-ЗО», «-ТВ».
- Прибор контролирует линии оповещения на обрыв и короткое замыкание.
- Сигналы о состоянии прибора («ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ») передаются на реле ПЦН. Реле могут использоваться для управления оборудованием.
- Управление доступом (электромагнитный замок).
- Резервное электропитание от аккумулятора (12 В, 4,5 или 7 Ач) или внешнего источника (РИП).
Технические характеристики
Количество шлейфов сигнализации | 3 шт. |
Количество идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ) | 220 шт. |
Напряжение на клеммах подключения ШС в дежурном режиме в разомкнутом состоянии |
15,3…18,7 В 21…23 В |
Ток на клеммах ШС для токопотребляющих извещателей при замкнутом состоянии ШС |
2,85 мА 18…22 мА |
Питание прибора: от сети переменного тока частотой (501) Гц от аккумулятора |
110…250 В 10,2…13,8 В |
Максимальная мощность, потребляемая прибором от сети переменного тока, не более | 12ВА |
Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети питания, не более | 0,18А |
Время работы прибора от АКБ 4,5 Ач при пропадании сетевого напряжения, не менее: в дежурном режиме без внешней нагрузки по цепи 12В в режиме тревоги при полной нагрузке по цепи 12В |
25ч. 3ч. |
Время работы прибора от АКБ 7 Ач при пропадании сетевого напряжения, не менее: в дежурном режиме без внешней нагрузки по цепи 12В в режиме тревоги при полной нагрузке по цепи 12В |
39 ч. 5 ч. |
Напряжение, выдаваемое прибором на внешнюю нагрузку | 10…14 В |
Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ), не более: | 1,0А |
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), не более | 1,0А |
Максимальный суммарный ток по выходам оповещения «-СО», «-ЗО», «-ТВ», не более | 1,0А |
Максимальный ток по выходу оповещения(«-СО», «-ЗО», «-ТВ») в кратковременном режиме (не более 5 мин.), не более | 1,0А |
Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в постоянном режиме, не более | 0,5А |
Напряжение на аккумуляторе, при котором отключаются основные нагрузки | 10…10,5В |
Задержки для охранного ШС (выбираемые): задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью» задержка включения вешнего звукового оповещателя (сирены)при нарушении ШС |
15, 30, 45, 60 с 0, 15, 30, 60 с |
На контактах реле 1, реле 2,реле 3прибора: Напряжение переменного тока, не более Напряжение постоянного тока, не более Ток, не более |
250 В 24 В 3 А |
На контактах реле 4прибора: Напряжение переменного тока, не более Напряжение постоянного тока, не более Ток, не более |
240 В 100 В 0,1 А |
Степень защиты от воздействия окружающей среды | IP20 |
Вероятность эффективного срабатывания прибора | 0,98 |
Диапазон рабочих температур (без АКБ) | -40… 50 °С |
Габаритные размеры прибора, не более | 250х210х80 мм |
Масса прибора без аккумулятора, не более | 1 кг |
