Кабель симметричный парной скрутки для промышленного интерфейса RS-485, внутренняя прокладка, от -60 до +70 °С, бухта 200м

КИС-В 1х2х0,78

Кабель симметричный парной скрутки для промышленного интерфейса RS-485, внутренняя прокладка, от -60 до +70 °С, бухта 200м

Производитель: Паритет

Код:
00026292
Артикул
101029
Базовая единица
м
118.18 руб.

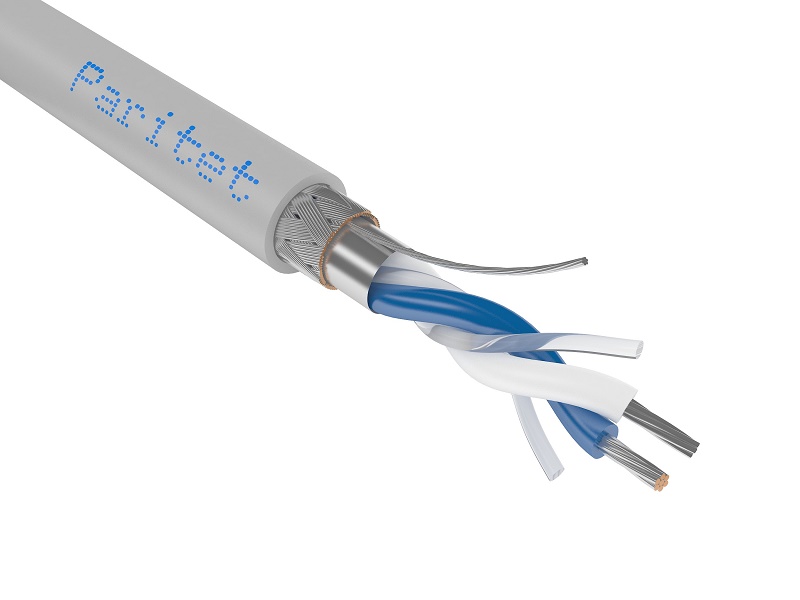

Интерфейсный кабель парной скрутки КИС-В 1х2х0,78 для интерфейса RS-485 (ModBus, CANbus) имеет 1 пару жил диаметром 0,78 мм в плёнко-пористой изоляции. Предназначен для одиночной внутренней подвижной прокладки. Кабель стоек к воздействию повышенного уровня электромагнитных шумов и помех

НАЗНАЧЕНИЕ:

Для систем распределенного сбора данных, использующих промышленный интерфейс RS-485, по стандарту ГОСТ Р ИСО 8482-93, EIA RS-485 (TIA/EIA-285-A). Для одиночной прокладки внутри помещения или снаружи при защите от осадков и солнечного излучения. Для передачи данных по протоколам ModBus RTU и CANbus. Напряжение: до 300 В переменного тока частотой до 20 МГц.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная лужёная многопроволочная
  • Изоляция - пористый полиэтилен
  • Сердечник - парная скрутка
  • Экран – оплётка медными лужёными проволоками плотностью не менее 85% поверх алюмополимерной ленты
  • Контактная жила – медная лужёная многопроволочная
  • Оболочка - ПВХ пластикат

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 2
  • Диаметр жилы, мм -  0.78
  • Число и диаметр проволок - 7х0.26
  • Сечение жилы, мм2 - 0.37
  • Диаметр по изоляции, мм - 2.05
  • Плотность оплетки - 90%
  • Диаметр кабеля, мм - 7x6.2
  • Масса 1 км кабеля, кг - 56
  • Объем горючей массы, л/км - 19.8
  • Объем 1 км кабеля, м3 - 0.088
  • Бухтовка, м - 200
  • Тип упаковки - Бухта

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4
  • Кабели не распространяют горение при одиночной прокладке.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 30

Технические характеристики

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил

Коэффициент затухания (Attenuation), дБ/100м, не более

Частота 0,78 мм
1 МГц 1.90
1,5 МГЦ 2.15
2 МГЦ 2.40
3 МГЦ 2.90
6 МГЦ 3.90
10 МГЦ 4.90
20 МГЦ 6.70

Электрическое сопротивление экрана постоянному тока на 1 км в зависимости от диаметра жил

Число пар в кабеле 0,78 мм
1 пара (+ с сигнальной жилой) 10

Электрическое сопротивление экрана постоянному тока в кабелях четверочной скрутки не более 13,5 Ом на 1 км

Переходное затухание на ближнем конце (NEXT) между двумя любыми парами в зависимости от частоты

Параметр 1 МГЦ 1,5 МГЦ 2 МГЦ 3 МГЦ 6 МГЦ 10 МГЦ 20 МГЦ
Переходное затухание NEXT, дБ/100м, не менее 65.30 62.66 60.78 58.14 53.63 50.30 45.78
  • Волновое сопротивление 120 Ом
  • Сопротивление связи в диапазоне частот 1-20 МГц не более 20 мОм/м
  • Затухание излучения в диапазоне частот 1-20 МГц не менее 55 дБ
  • Относительная скорость распространения сигнала не менее 70%
  • Омическая асимметрия жил в парах на длине 1 км не более 3%
  • Электрическая ёмкость между одним проводним и другими проводниками, соединенными с экраном, пересчитанная на 1 км длины не более 76 нФ (при частоте 0,8-1 кГц)
  • Электрическое сопротивление изоляции постоянному току на 1 км не менее 5000 МОм
  • Индуктивность пары на 1 км не более 0,90 мГн (при частоте 0,8-1 кГц)

Значения коэффициента затухания бронированных кабелей не должно превышать значений, указанных в таблице и умноженных на коэффициент 1,05

Все значения приведены с пересчетом на темпетуру 20°С

Параметр 0,78 мм
Относительная скорость распространения сигнала, не менее 0.70
Номинальная электрическая ёмкость пары на 1 км, нФ, не более 45
Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, Ом, не более 63
