Устройство дистанционного пуска электроконтактное, сухой контакт, цвет оранжевый

УДП 513-10 исп.1 "Пуск дымоудаления"

Устройство дистанционного пуска электроконтактное, сухой контакт, цвет оранжевый

Производитель: Рубеж

Код:
00026408
Артикул
Rbz-122814
Базовая единица
шт
1 021 руб.

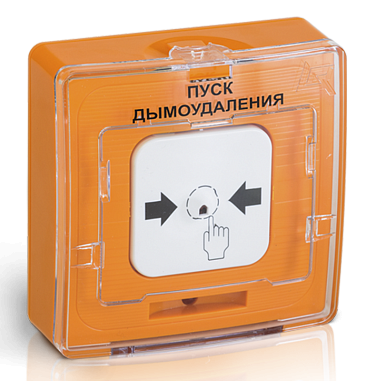

УДП 513-10 исп.1 "Пуск дымоудаления" в оранжевом цвете

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на много кратное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

Устройство дистанционного пуска электроконтактное УДП 513-10 исп.01 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммниками для внешних подключений.

УДП 513-10 исп.1 предназначен для круглосуточной и непрерывной работы с приёмно-контрольными приборами, обеспечивающими контроль сухих контактов и не выдающими в шлейф напряжение питания. Устройство УДП 513-10 исп.1 содержит в своем составе перекидное реле типа «сухой контакт» и при нажатии кнопки сработки происходит переключение контактов реле, замыкая одну цепь и размыкая другую.

Устройство дистанционного пуска электроконтактное УДП 513-10 исп.01 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки - постоянно светится.

Питание УДП 513-10 исп.01 осуществляется от внешнего источника питания 12/24 вольта, для предотвращения выхода из строя при нажатии кнопки необходима установка токоограничительного резистора Rогр. Передача сигнала «Нажатие кнопки» осуществляется по отдельной линии (ШС), не связанной с линией питания.

Технические характеристики

Питание (для индикации)
от 9 до 30 В
Коммутируемый ток при DC 30 В/ AC 125 В, не более
1 А
Габаритные размеры, не более 88х86х45 мм
Масса, не более 150 г
Степень защиты оболочки по ГОСТ 14254-96 IP 31
Диапазон рабочих температур от -40 до +60 °С
