УК-ВК исп.12
УК-ВК исп.12

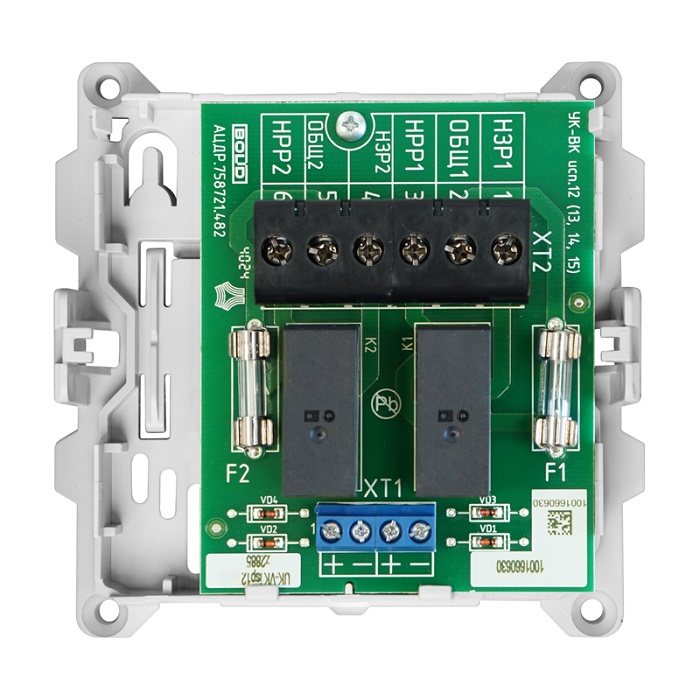

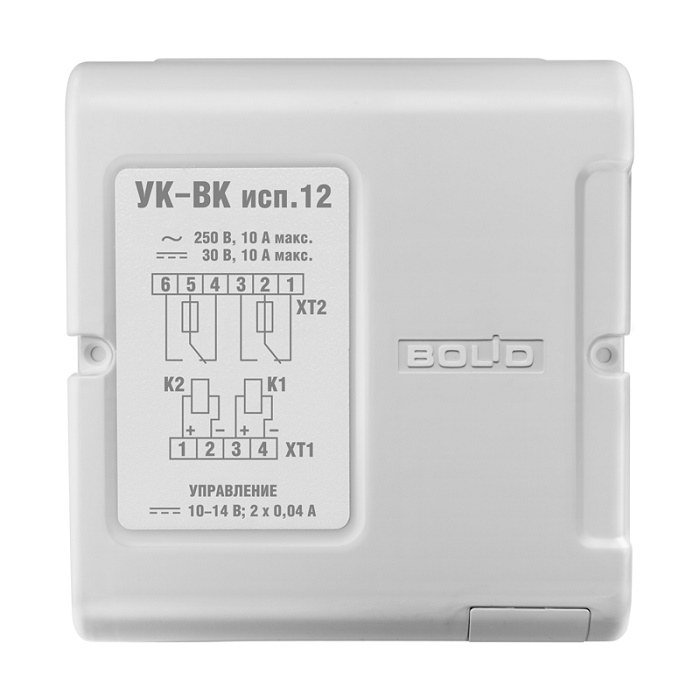

Релейный усилитель на два канала. Входное напряжение 12 В, ток–40 мА. Выходное напряжение–до 250 В, ток–до 10 А. Контакты на переключение. Возможность крепления на DIN рейку
Производитель: Болид
- Код:
- 00026449
- Артикул
- 863-854-473
- Базовая единица
- шт
- В наличии:
- 342
1 243 руб.
Предназначены для использования в системах контроля доступа и охранной сигнализации для коммутации исполнительных устройств, в системах пожарной сигнализации для передачи стартового импульса на приборы пожарные управления.
Особенности
- Предназначены
- В системах контроля доступа и охранной сигнализации для коммутации исполнительных устройств
- В системах пожарной сигнализации для передачи стартового импульса на приборы пожарные управления
- Варианты исполнений на один или два канала коммутации
- Напряжение управления 12 В или 24 В

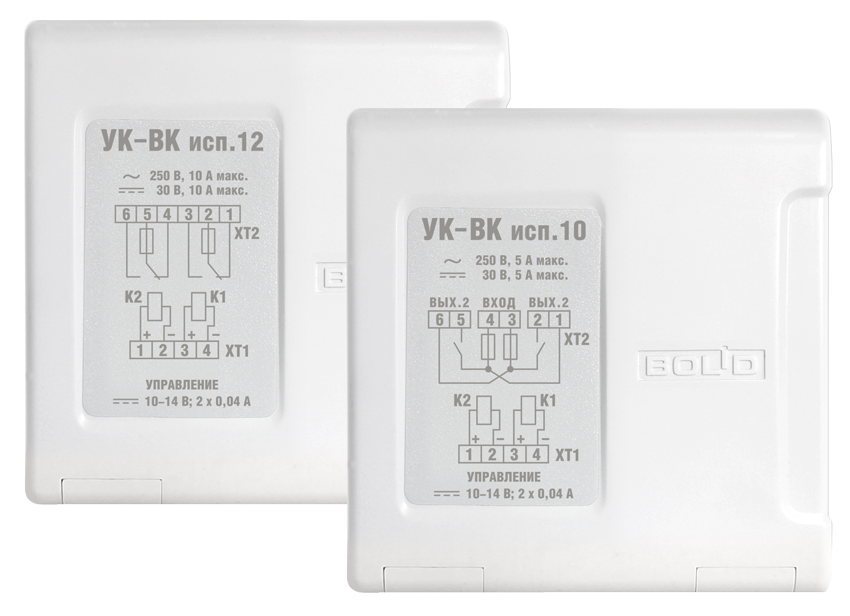

Характеристики исполнений УК-ВК:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | КОЛИЧЕСТВО КАНАЛОВ КОММУТАЦИИ | ХАРАКТЕРИСТИКИ КОНТАКТА РЕЛЕ |
|---|---|---|
| УК-ВК исп.10 | 2 | Нормально разомкнутый, на замыкание |
| УК-ВК исп.11 | 1 | |
| УК-ВК исп.12 | 2 | Нормально замкнутый, на переключение |
| УК-ВК исп.13 | 1 | |
| УК-ВК исп.14 | 2 | |
| УК-ВК исп.15 | 1 |
Характеристики исполнительных реле:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | МАКС. КОММУТИРУЕМОЕ НАПРЯЖЕНИЕ*, В | МАКС. КОММУТИРУЕМЫЙ ТОК*, А | ||
|---|---|---|---|---|
| Переменное | Постоянное | Переменный | Постоянный | |
|
УК-ВК исп.10 УК-ВК исп.11 |
250 | 30 | 5 | 5 |
|
УК-ВК исп.12 УК-ВК исп.13 УК-ВК исп.14 УК-ВК исп.15 |
250 | 30 | 10 | 10 |
Примечание: * - для одного канала
Характеристики управляющего сигнала:
| ИСПОЛНЕНИЕ УСТРОЙСТВА | НАПРЯЖЕНИЕ УПРАВЛЕНИЯ*, В | ТОК УПРАВЛЕНИЯ*, А |
|---|---|---|
| УК-ВК исп.10 | 10-14 | 0,028 – 0,038 |
| УК-ВК исп.11 | ||
| УК-ВК исп.12 | ||
| УК-ВК исп.13 | ||
| УК-ВК исп.14 | 20 – 27,6 | 0,014 – 0,019 |
| УК-ВК исп.15 |
Примечание: * - для одного канала
- Тип монтажа: настенный навесной или на DIN-рейку
- Габаритные размеры: 102×107×39 мм
- Масса: не более 0,2 кг
