Контрольный прибор 24  ШС (охранные, пожарные, технологические), 3 реле ПЦН (одно реле: ~250В/7А; два реле: ~120В/2А,), АКБ 7 А*ч,  встроенный порт USB, подключение внешних блоков по RS-485. Пластмассовый корпус.

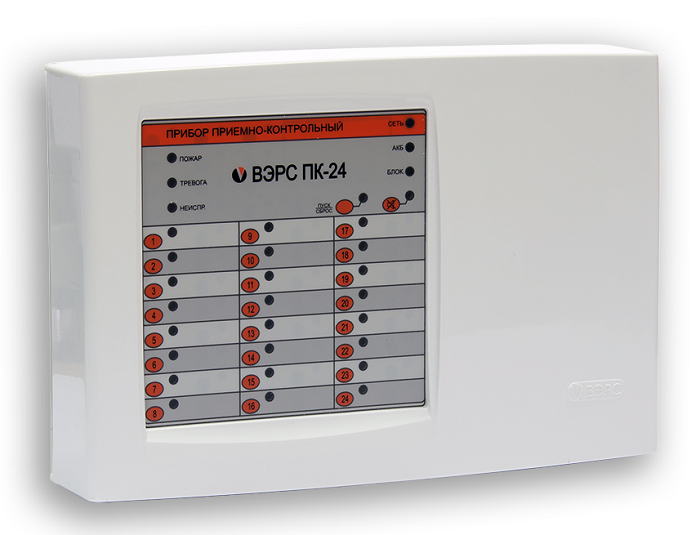

ВЭРС-ПК 24П версия 3.2

Контрольный прибор 24  ШС (охранные, пожарные, технологические), 3 реле ПЦН (одно реле: ~250В/7А; два реле: ~120В/2А,), АКБ 7 А*ч,  встроенный порт USB, подключение внешних блоков по RS-485. Пластмассовый корпус.

Производитель: ВЭРС

Код:
00026901
Базовая единица
шт
9 892 руб.

ВЭРС-ПК 24П версия 3.2

  • Пластмассовый корпус.
  • АКБ в комплект поставки не входит

Назначение:

Приборы ВЭРС-ПК16/24 Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.

Сохраняют полную преемственность приборам ВЭРС-ПК16/24 Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:

  • Внедрен высокоэффективный импульсный источник питания;
  • Расширен диапазон рабочего сетевого напряжения - 135-242 В;
  • Поддерживается полноценная работа с глубоко разряженной АКБ;
  • Прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
  • Разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
  • Уменьшен удельный вес.

Выполняет функции:

  • Контроль состояния шлейфов сигнализации (ШС) с подключенными к ним охранными, пожарными или технологическими извещателями;
  • Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
  • Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
  • Контроль прохода через одну точку доступа;
  • Контроль линий подключения оповещателей;
  • Передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК, ВЭРС-БМК по интерфейсу RS-485;

Возможности и особенности:

  • Гибкое программирование до 36 -х параметров прибора и ШС;
  • Три типа ШС: «Пожарный», «Охранный» и «Технологический»;
  • Объединение ШС в разделы для общего управления;
  • Управление ШС электронными ключами (до 255 ключей);
  • Управление замком двери, обеспечение прохода по ключам доступа;
  • Встроенный резервированный источник питания с АКБ 4,5А*ч;
  • Возможность подключения внешнего РИП;
  • Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
  • Подключение внешних блоков по RS-485.

Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.

Тактики охранных ШС:

  • "С задержкой на выход и вход";
  • "Задержка с открытой дверью";
  • "Тихая тревога»;
  • "Автовзятие";
  • "Тревожный";
  • "Круглосуточный";
  • "Контроль снятого состояния".

Тактики пожарных ШС:

  • ШС повышенной нагрузочной способностью (увеличение тока дежурного режима до 2,85 мА);
  • Однопороговый и двухпороговый режим опроса извещателей;
  • Алгоритм верификации (переопрос);
  • Программирование задержки восстановления пожарного извещателя при переопросе состояния пожарных извещателей в ШС;
  • "Автовзятие";
  • "Круглосуточный".

Технические характеристики

Количество ШС, подключаемых к прибору в зависимости от исполнения, шт 24
Питание прибора: от сети переменного тока частотой (50±1) Гц, В от аккумулятора, В 135 - 242
12 ± 15 %
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более 12
Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более 0,16
Напряжение, выдаваемое прибором на внешнюю нагрузку, В 12±2
Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более 0,5
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более: 1,2
Напряжение на клеммах для подключения ШС, в дежурном режиме, В 17±1,7
Максимальное количество ключей ТМ, записываемых в прибор, шт. 255
Количество групп объединения ШС (разделов): 4
Выходные коммутационные параметры ПЦН:
напряжение переменного тока не более, В
напряжение постоянного тока, не более, В
ток, не более, А

120
24
2
Условия эксплуатации: диапазон температур, °С относительная влажность воздуха при температуре окружающего воздуха 25 °С, % -30…+50
98%
