ПКФ
Оборудование противопожарных систем Плазма-Т
Прибор Контроля Фаз, контроль исправности двух вводов электропитания 380В по амплитуде и по частоте, светодиодный индикатор, реле исправности электровводов, силовое реле

ПКФ

Прибор Контроля Фаз, контроль исправности двух вводов электропитания 380В по амплитуде и по частоте, светодиодный индикатор, реле исправности электровводов, силовое реле

Производитель: Плазма-Т

Код:
00027061
Базовая единица
шт
12 756 руб.

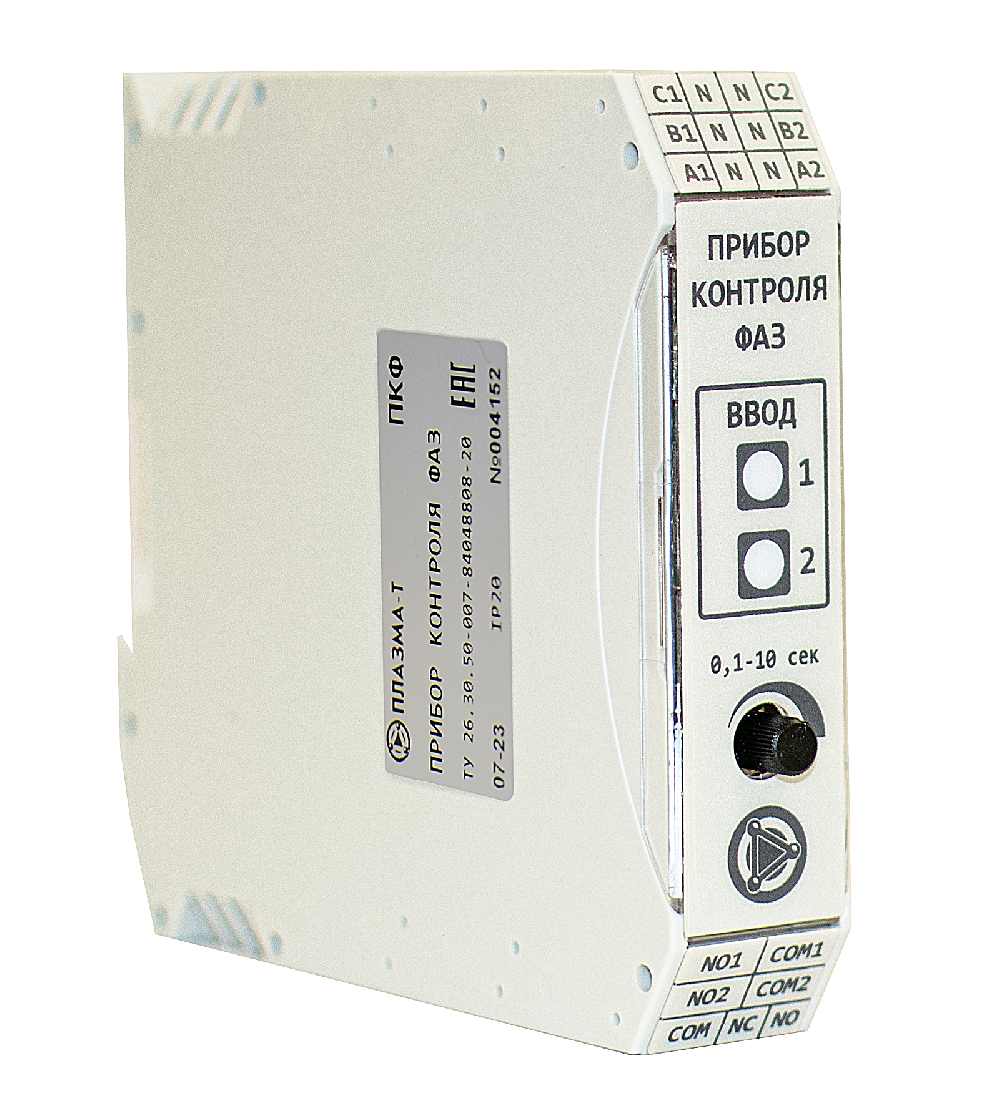

ПКФ Прибор контроля фаз

Предназначен для:

  • контроля исправности фаз двух вводов электропитания (2 х 380 В), сигнализации неисправности электровводов, использования в системах автоматического управления;
  • работы с системой пожарной автоматики и сигнализации «Спрут-2».

Сспециально разработан для применения в шкафах аппаратуры коммутации ШАК и обеспечивает реализацию АВР и контроль исправности электропитания ШАК.

ПКФ обеспечивает контроль исправности сразу двух вводов электропитания 380 В и применяется в шкафах аппаратуры коммутации (ШАК) для реализации АВР и сигнализации исправности электропитания ШАК.

Контроль электровводов электропитания производится как по амплитуде так и по частоте питающего напряжения.

Обеспечивает световую сигнализацию исправности электровводов питания и имеет сигнальный выход типа «сухой контакт».

Контакты силового реле ПКФ обеспечивают коммутацию нагрузок до 10 А.

Регулируемая задержка переключения силового реле позволяет не производить переключения АВР при кратковременных провалах напряжения питания при пуске мощных электродвигателей.

Электропитание ПКФ обеспечивается от измеряемого ввода электропитания и не требует отдельного источника питания.

Технические характеристики

Контролируемые ввода электропитания основной 380/220 В, 50 Гц резервный 380/220 В, 50 Гц
Неисправностью электроввода является снижение напряжения любой из фаз (0,80±0,05) Uф.ном; (176±9 В)
перенапряжение по любой фазе (1,15±0,05) Uф.ном.; (253±12,5 В)
обрыв одной, двух или трех фаз
обратный порядок чередования фаз
Сигнализация световая
Выход «Неисправность ввода 1» =100 В/0,1 А, НЗК
Выход «Неисправность ввода 2» =100 В/0,1 А, НЗК
Силовой выход 250 В/6 А (cos = 6), перекидной контакт
Задержка переключения силового выхода регулируемое 0,3-10 сек,
обратное переключение происходит без задержки
Электропитание 220 В (≤ 4,0 ВА)
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относит. влажность до 93% при 40°C
Степень защиты оболочки IP20
Климатическое исполнение УХЛ 3.1.
Масса не более 0,25 кг
Габариты, мм (ШхВхГ) 25х100х115
Установка на DIN-рейку
