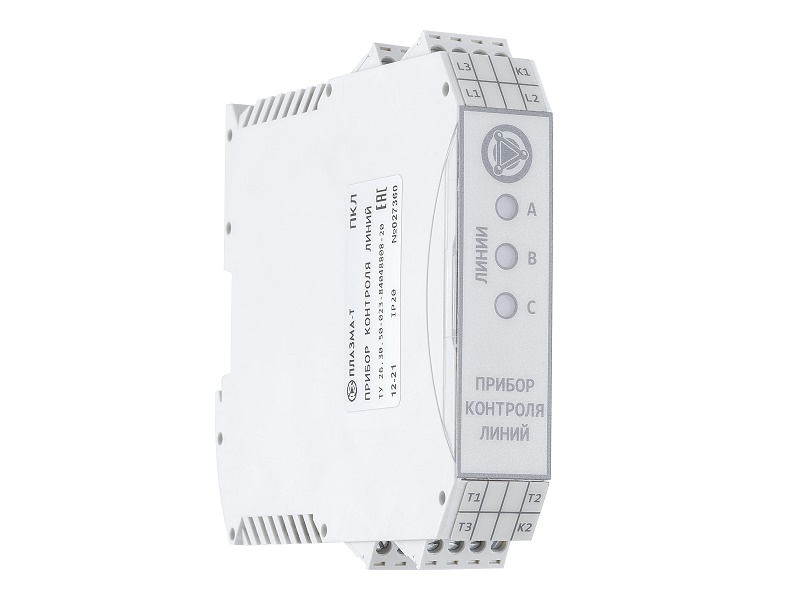

ПКЛ
Прибор Контроля Линий, контроль наличия напряжения и исправности цепей подключения электропривода переменного тока (однофазный и трехфазный электропривод), светодиодный индикатор по каждой фазе и сигнальное реле
Производитель: Плазма-Т
- Код:
- 00027087
- Базовая единица
- шт
Прибор контроля линий
Предназначен для контроля наличия напряжения и исправности цепей подключения электропривода переменного тока.
Специально разработан для применения в шкафах аппаратуры коммутации ШАК и обеспечивает реализацию требований ГОСТ 53325-2012: обеспечение автоматического контроля исправности линий связи (для проводных - на обрыв и короткое замыкание; для радиоканальных, оптико-волоконных и цифровых линий связи - на пропадание связи) с исполнительными устройствами систем противопожарной защиты (оповещатели, информационные табло, электроклапаны, пиропатроны, насосы, вентиляторы, электромоторы и т.д.).
Обеспечивает контроль наличия напряжения на силовых цепях (до контакторов/устройств плавного пуска), световую сигнализацию исправности линии и наличия напряжения по каждой фазе и имеет сигнальный выход типа «сухой контакт».
Обеспечивает контроль исправности линий связи до однофазных и трехфазных электроприводов переменного тока со следующими видами пуска/управления:
- прямой пуск,
- пуск звезда/треугольник,
- пуск с применением устройства плавного пуска с управлением по двум фазам,
- реверсивное управление.
Технические характеристики
Тип контролируемых цепей | 220/380 В |
Контроль линий связи до электропривода | до 3-х линий на обрыв |
Мощность электропривода | не менее 10 ВА |
Контроль напряжения | до 3-х фаз с напряжением свыше 175 В |
Сигнализация | световая |
Выходной контакт | 30 В/1 А нормально разомкнутый «сухой контакт» |
Электропитание | 220 В (≤ 7,0 ВА) |
Средний срок службы | не менее 10 лет |
Диапазон рабочих температур | от -10°C до +55°C |
Допустимая относительная влажность | до 93% при 40°C |
Климатическое исполнение | УХЛ 3.1. |
Степень защиты оболочки | IP20 |
Масса | не более 0,15 кг |
Габариты, мм (ШхВхГ) | 23х111х116 |
Установка | на DIN-рейку |
