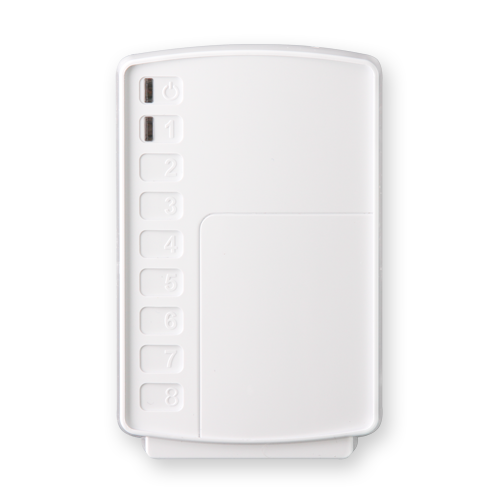

Астра-824

Блок сигнальных реле, 8 сигнальных реле с группами контактов на размыкание; работа в составе системы серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)

Производитель: ТЕКО

Код:
00027114
Артикул
Н00003225
Базовая единица
шт
2 565 руб.

Назначение

  • работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)* или автономным радиорасширителем РР Астра-РИ-М;
  • выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.

* Начиная с версий ПО 3_0.

Особенности

  • 8 сигнальных реле с группами контактов на размыкание;
  • выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
  • два светодиодных индикатора:
    • состояния основного и резервного питания,
    • состояние связи с центральным управляющим устройством с учетом собственного вскрытия.

Основные данные

  • цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП* или РР Астра-РИ-М автономным).
    Основные технические показатели интерфейса:
    • поддержка до 250-ти устройств на линии связи со стороны ППКОП*,
    • поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
    • скорость в линии 9,6 кбит/с;
  • при работе с ППКОП*:
    • каждому выходу блока присваивается системный номер при настройке ППКОП;
    • управление выходом обеспечивается при условии его привязки к логическим разделам;
    • поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный»,
  • «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
    • при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
    • обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”,
    • программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro*;
    • при работе с РР Астра-РИ-М автономным:
    • каждому выходу блока присваивается системный номер при настройке РР;
    • управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
    • программирование выходов производится с помощью программы Pconf-RR.

* Начиная с версии ПО 3_0.

Технические данные

напряжение питания 10÷27 В
Ток потребления, не более:
- при питании от напряжения 12 В 100 мА
- при питании от напряжения 27 В 50 мА

максимальное коммутируемое напряжение 100 В
максимальный коммутируемый ток 0,1 А
дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2 1000 м
габаритные размеры 120,5х79х30,5 мм

Условия эксплуатации:
- температура от -30 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP41

Информативность

  • "питание норма"
  • "неисправность основного питания"
  • "неисправность резервного питания"
  • "неисправность питания"
  • "смена ПО"
  • "вскрытие"
  • "восстановление вскрытия"
  • "не зарегистрирован в УУ"
  • "интерфейс норма"
  • "неисправность интерфейса"
