Прибор приемно-контрольный охранно-пожарный. 6 ШС, 4 выхода ПЦН, 3 контролируемых выхода "ОК", вход TouchMemory, напряжение питания 220 В, под АКБ 4,5/7 Ач, IP20, диапазон рабочих температур -40…+50°С, 250х210х80 мм

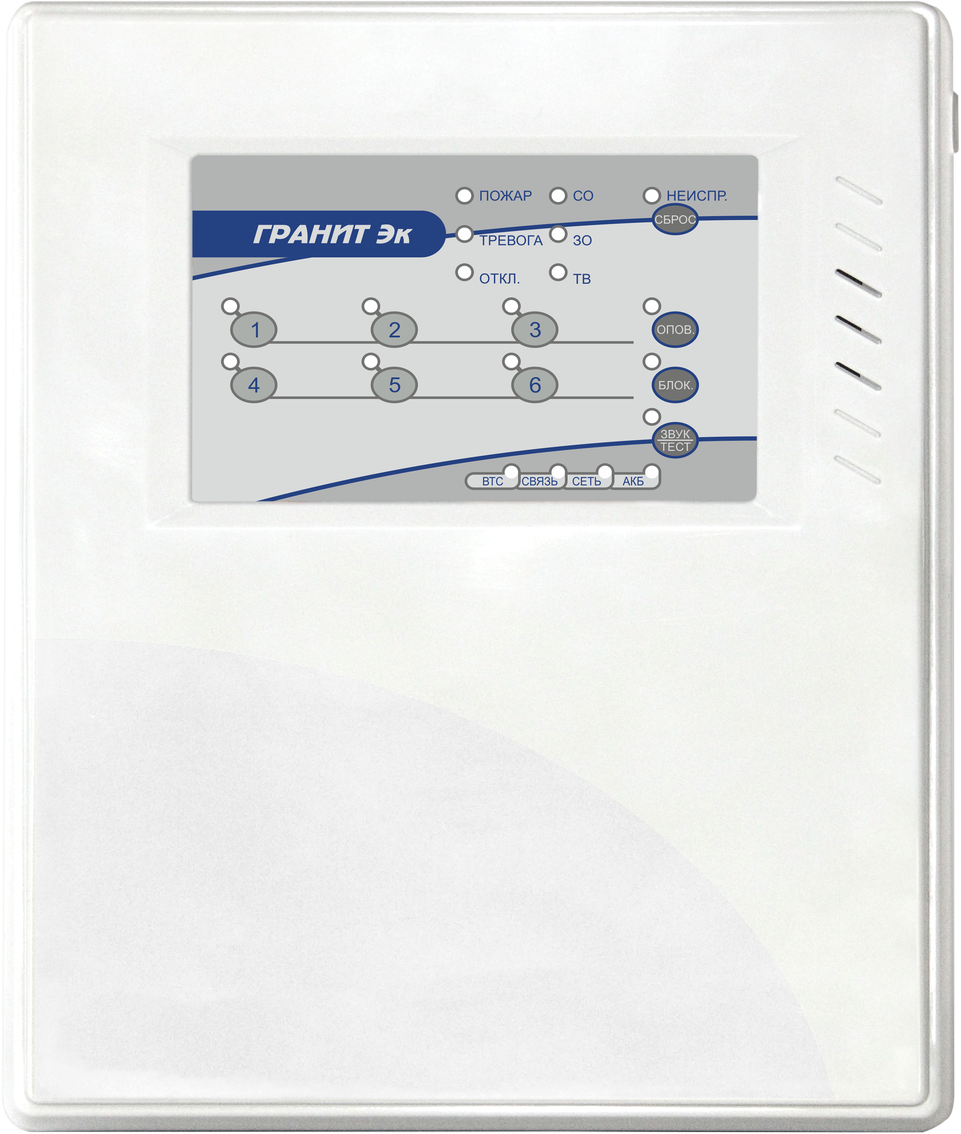

Гранит-6 ЭК

Прибор приемно-контрольный охранно-пожарный. 6 ШС, 4 выхода ПЦН, 3 контролируемых выхода "ОК", вход TouchMemory, напряжение питания 220 В, под АКБ 4,5/7 Ач, IP20, диапазон рабочих температур -40…+50°С, 250х210х80 мм

Производитель: Сибирский Арсенал

Код:
00027148
Артикул
ЦБ000003702
Базовая единица
шт
8 316 руб.

Назначение

Прибор «Гранит-6 Эк»выполняет функции охранно-пожарной сигнализации, следит за состояние окружающей среды и управляет оборудованием.

Прибор может работать как контроллер доступа,ограничивая доступ в помещение с помощью электромагнитного замка. В качества ключа доступа используются электронные ключиTouchMemory, проксимити карты, брелоки, цифровые пароли.

Особенности

  • 6 шлейфов сигнализации (ШС).
  • Тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый.
  • В технологический ШС подключаются гальваническиизолированные контакты различных датчиков (освещенности, температуры, утечки воды и т.д.).
  • Однотипные шлейфы (зоны) можно объединять в разделы.
  • Настройка прибора с помощью кнопок на лицевой панели.
  • Выход ТМ для подключения считывателя ключей TouchMemory.
  • Способы постановки зон (разделов) на охрану и снятия с охраны:
    • кнопками на панели прибора;
    • электронными ключами TouchMemory через считыватель ТМ;
    • Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» (приобретается отдельно).
  • Прибор оповещает о тревоге и других событиях с помощью оповещателей: световых, звуковых, табло «Выход». Оповещатели подключаются к выходам «-СО», «-ЗО», «-ТВ».
  • Прибор контролирует линии оповещения на обрыв и короткое замыкание.
  • Сигналы о состоянии прибора («ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ») передаются на реле ПЦН. Реле могут использоваться для управления оборудованием.
  • Управление доступом (электромагнитный замок).
  • Резервное электропитание от аккумулятора (12 В, 4,5 или 7 Ач) или внешнего источника (РИП).

Технические характеристики

Количество шлейфов сигнализации 6 шт.
Количество идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ) 220 шт.
Напряжение на клеммах подключения ШС
в дежурном режиме
в разомкнутом состоянии

15,3…18,7 В
21…23 В
Ток на клеммах ШС
для токопотребляющихи звещателей
при замкнутом состоянии ШС

2,85 мА
18…22 мА
Питание прибора:
от сети переменного тока частотой (501) Гц
от аккумулятора

110…250 В
10,2…13,8 В
Максимальная мощность, потребляемая прибором от сети переменного тока, не более 12ВА
Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети питания, не более 0,18А
Время работы прибора от АКБ 4,5 Ач при пропадании сетевого напряжения, не менее:
в дежурном режиме без внешней нагрузки по цепи 12В
в режиме тревоги при полной нагрузке по цепи 12В

25ч.
3ч.
Время работы прибора от АКБ 7 Ач при пропадании сетевого напряжения, не менее:
в дежурном режиме без внешней нагрузки по цепи 12В
в режиме тревоги при полной нагрузке по цепи 12В

39 ч.
5 ч.
Напряжение, выдаваемое прибором на внешнюю нагрузку 10…14 В
Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ), не более: 1,0А
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), не более 1,0А
Максимальный суммарный ток по выходам оповещения «-СО», «-ЗО», «-ТВ», не более 1,0А
Максимальный ток по выходу оповещения(«-СО», «-ЗО», «-ТВ») в кратковременном режиме (не более 5 мин.), не более 1,0А
Максимальный ток по выходу оповещения («-СО», «-ЗО», «-ТВ») в постоянном режиме, не более 0,5А
Напряжение на аккумуляторе, при котором отключаются основные нагрузки 10…10,5В
Задержки для охранного ШС (выбираемые):
задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»
задержка включения вешнего звукового оповещателя (сирены)при нарушении ШС

15, 30, 45, 60 с
0, 15, 30, 60 с
На контактах реле 1, реле 2,реле 3прибора:
Напряжение переменного тока, не более
Напряжение постоянного тока, не более
Ток, не более

250 В
24 В
3 А
На контактах реле 4прибора:
Напряжение переменного тока, не более
Напряжение постоянного тока, не более
Ток, не более

240 В
100 В
0,1 А
Степень защиты от воздействия окружающей среды IP20
Вероятность эффективного срабатывания прибора 0,98
Диапазон рабочих температур (без АКБ) -40… 50 °С
Габаритные размеры прибора, не более 250х210х80 мм
Масса прибора без аккумулятора, не более 1 кг
