КТН "+"

КТН плюс - Контактор - Считыватель накладной для электронного идентификатора iButton с двухцветной индикацией режима работы. Изготовлен из никелированной латуни и служит для обмена информацией между таблетками iButton и исполняющими устройствами. Конструкция контактора разборная. Все внутренние соединения выполнены пайкой.

Назначение выводов контактора - считывателя КТН плюс:

1. Белый - Центральный контакт
2. Коричневый - Корпус контактора
3. Желтый - «+» Красный
4. Зеленый - «+» Зеленый

Характеристики контактора - считывателя КТН плюс:

• Максимальный ток нагрузки 0.1А
• Максимальное рабочее напряжение 5В +/- 10 % постоянного напряжения
• Яркость светодиода 5..30мКд
• Напряжение питания светодиода +5..12В постоянного напряжения

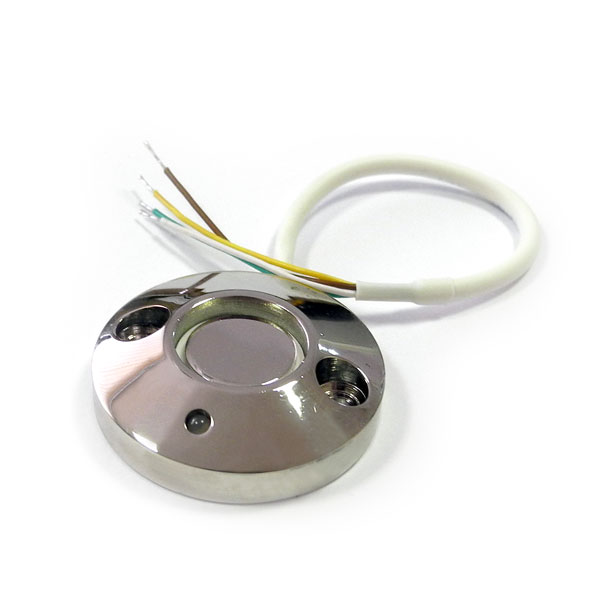

Внешний вид контактора - считывателя КТН плюс:

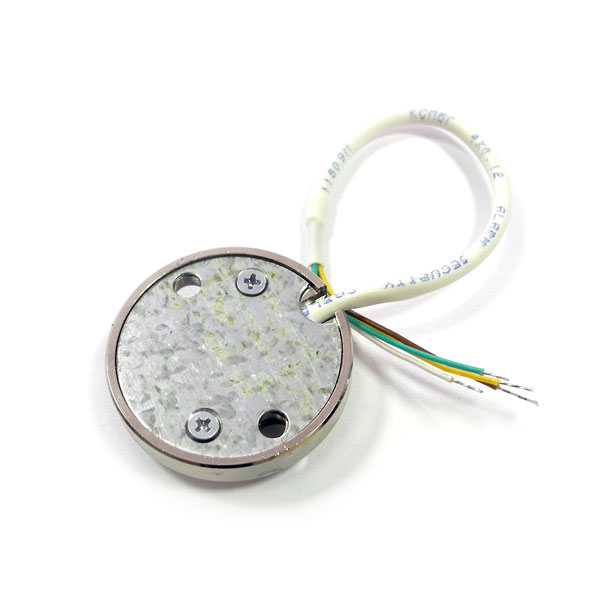

Стандартный круглый хромированный корпус, два отверстия под винты 4мм, 4-х жильный провод длиной 150мм, На конце 50мм провода зачищено, край внешней изоляции обжат кембриком. Концы проводов облужены. Задняя крышка изготовлена из металла и крепится на два винта.

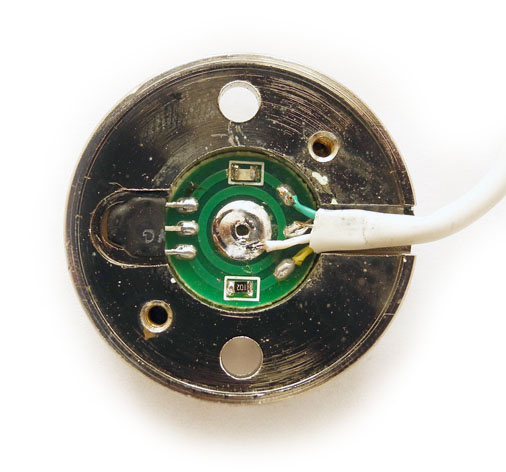

Конструкция контактора - считывателя КТН плюс:

Внутренняя часть контактора имеет не разборную конструкцию, так как все элементы соединяются с помощью пайки. Основное отличие от конкурентов это припаянный провод земли к корпусу контактора, у остальных контакторов провод зажимается задней крышкой.

У аналогичных изделий других производителей провод земли зажимается задней крышкой, что со временем приводит к окислению контакта. В некоторых устройствах и центральный контакт крепится резьбовым соединением, что существенно снижает качество изделия.
