МСЦ

Модуль сопряжения МСЦ.

Модуль сопряжения индивидуального видеодомофона с многоквартирным цифровым домофоном (ДАКСИС, PROEL, LASKOMEX, KEYMAN-POLYLOCK, МАРШАЛ-RAIKMANN. МЕТАКОМ выпуска после 2015г.)

Описание:

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным цифровым домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с цифровой линейной системой адресации абонентов (ДАКСИС, Proel, Laskomex, Keyman-Polylock, Маршал-Raikmann. Метаком выпуска после 2015г.), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.

Совместимость цифровых домофонов других производителей возможна, но не гарантируется.

Внимание! При выборе модуля МСЦ, убедитесь, что у вас стояла именно цифровая трубка, если же у вас нет в квартире трубки, то вам надо обратиться в обслуживающую организацию за уточнением модели используемого домофона.

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.

Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный видеоусилитель.

Новая возможность! Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 1e плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.

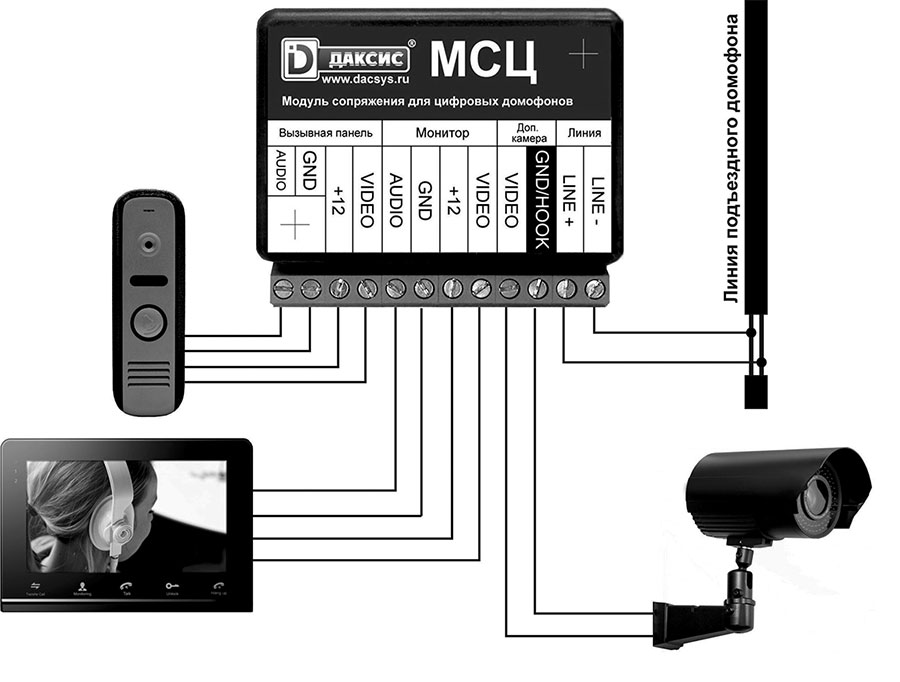

Схема подключения модуля сопряжения МСЦ:

Настройка модуля сопряжения МСЦ:

Самый распространенный вопрос: Не проходит звук в одном из направлений.

Ответ: Если Вы столкнулись с тем, что звук через модуль сопряжения проходит только в одном из направлений (например, Вас слышно во дворе, но голос гостя в видеодомофоне не слышно или наоборот), скорее всего, проблема связана с полудуплексом, применяемым в большинстве недорогих видеодомофонов для устранения "местного эффекта".

Устранить данную "непроходимость" просто: определяете, в каком направлении звук у Вас проходит хорошо (сверху вниз - исходящий поток, снизу вверх - входящий) и снижаете громкость этого направления регулировками в модуле сопряжения, соответственно приподнимая громкость противоположного направления - до тех пор, пока не появится звук, которого не было слышно. Операцию можно провести только с помощником. Процедура открытия корпуса модуля сопряжения описана в инструкции к модулю, на странице2. Наклейка не является гарантийной и должна быть проткнута для настройки.

Полудуплекс - способ связи при котором в один момент времени устройство может либо передавать, либо принимать информацию. Пример полудуплексной связи — разговор по рации.Каждый из корреспондентов в один момент времени либо говорит, либо слушает. Одновременный разговор невозможен.

Дуплекс - способ связи при котором устройство может в любой момент времени и передавать, и принимать информацию. Передача и прием ведутся устройством одновременно по двум физически разделённым каналам связи. Пример дуплексной связи — разговор двух людей (корреспондентов) по городскому телефону: каждый из говорящих в один момент времени может и говорить, и слушать своего корреспондента.

Наилучшее качество связи достигается только на мониторах которые поддерживают дуплексную систему связи.

Совместимость модулей сопряжения МСЦ с видеодомофонами:

Таблица брендов, прошедших помодельную проверку совместимости с модулями сопряжения МСЦ.

Таблица брендов, которые не тестировались нашей компанией. Совместимость с модулями сопряжения МСЦ ожидается, но не гарантируется.

Таблица брендов, которые не работают или работают нестабильно с модулями сопряжения МСЦ.

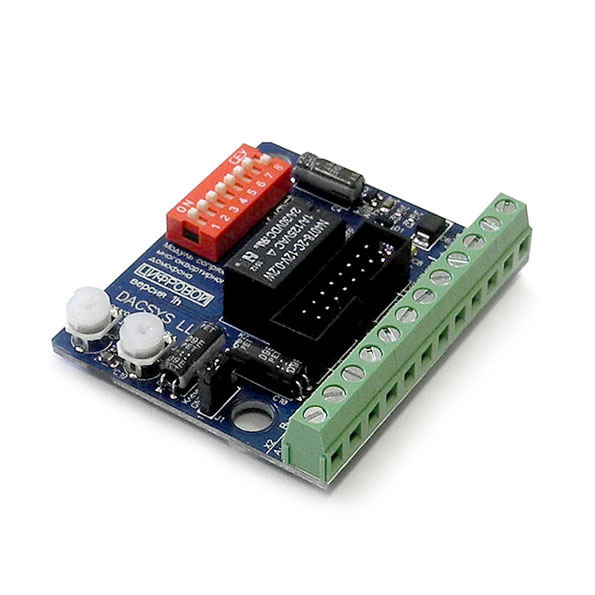

Размер платы модуля сопряжения МСЦ 52х61х15

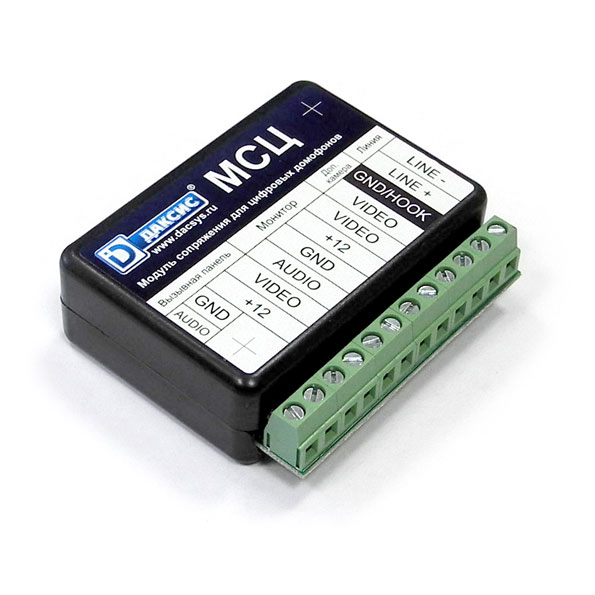

Размер модуля сопряжения МСЦ в корпусе 54х66х21

Индивидуальная упаковка имеет размер 80х60х32
