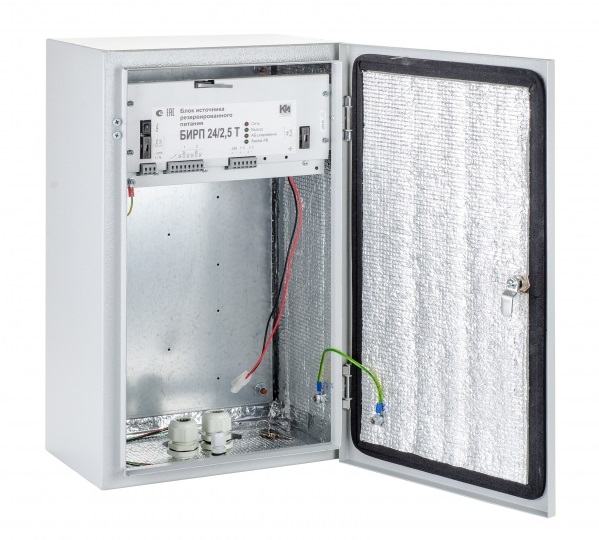

БИРП-24/2,5 Т
Блок источника резервированного питания уличного исполнения 24 В; 2,5 А, кратковременно до 3,0 А; под 2 шт. АКБ 12,0 Ач; под 2 шт. термостат АКБ 12 Ач; диапазон температур от -40°С до +50°С; IP 56
Производитель: К-Инженеринг
- Код:
- 00028297
- Базовая единица
- шт
Стабилизатор канала нагрузки БИРП-24/2,5T обеспечивает выходную мощность до 60 Вт в стандартном сетевом диапазоне благодаря применению классического трансформаторного первичного АC-DC преобразователя.
Вторичный DC-DC преобразователь с расширенным комплексом защит и микропроцессорным управлением обеспечивает стабильное выходное напряжение 24 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.
При отключении сетевого напряжения БИРП-24/2,5T обеспечивает питание нагрузки от резервного источника электропитания – 2-х аккумуляторных батарей по 12Ач (АКБ в комплект не входят).
Продолжительность автономной работы от аккумуляторной батареи при номинальной выходной мощности составляет 5 часов.
Независимый канал заряда мощностью 20 Вт обеспечивает восстановление ресурса аккумуляторной батареи за 15 часов.
Дополнительный канал обогрева мощностью 20 Вт обеспечивает электропитание обогревателей термостатов аккумуляторных батарей, что позволяет эксплуатировать блок на открытом воздухе при температуре до -40 °С.
- Уличное вандалозащищенное исполнение
- Автоматический подогрев аккумуляторных батарей
- 4 информационных выхода
- Силовые реле «Контроль сети (КС)» и «Контроль батареи (КБ)»
- Порт RS485
- Функция «холодный запуск»
- Автоматическая защита от перегрузки и от короткого замыкания
- Защита АБ от глубокого разряда и от неправильного подключения (переполюсовка)
- Защита от превышения выходного напряжения
Технические характеристики:
| Напряжение на выходе канала нагрузки, В (при работе от основного источника) | 24±0,24 |
| Напряжение на выходе канала нагрузки, В (при работе от резервного источника) | 20,0-24,0 |
| Номинальный ток нагрузки, А (в диапазоне 198÷242 В) | 2,5 |
| Номинальный ток нагрузки, А (в диапазоне 187÷198 В) | 2,2 |
| Максимальный кратковременный ток нагрузки, А (180 сек) | 3,0 |
| Пульсация выходного напряжения, мВ | 60 |
| Диапазон допустимых отклонений сетевого напряжения, В | 187-270 |
| Потребляемая мощность при номинальных выходных параметрах, Вт, не более | 176 |
| Емкость устанавливаемой АБ, Ач (в комплект не входит) | 12 (12+12 последовательно) |
| Количество устанавливаемых АБ | 2 |
| Время работы в резерве при номинальной нагрузке, ч (при температуре от -40°С до 0°С) | 3,0 |
| Время работы в резерве при номинальной нагрузке, ч (при температуре от 0°С до +40°С) | 4,0 |
| Время полного восстановления ресурса АБ, ч | 15,0 |
| Напряжение защитного отключения АБ, В | 20,0-22,0 |
| Параметры реле «КС», «КБ», («сухие контакты») | 12 А, 28 В пост. тока; 7 А 250 В 50 Гц |
| Помехоустойчивость (по ГОСТ Р 53325-2012) | 2-я степень жесткости |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP 56 |
| Габариты, мм | 525 х 300 х 215 |
| Масса (без АБ), кг | 15,0 |
