Блок реле. Подключение к ВЭРС-ПК версия 3.1и версия 3.2, ВЭРС-LAN, ВЭРС-ТРИО-М, ВЭРС-LEON по интерфейсу RS-485, возможно программирование последовательности и времени включения 4 реле (=24В, 10А; ~ 240В, 5А).

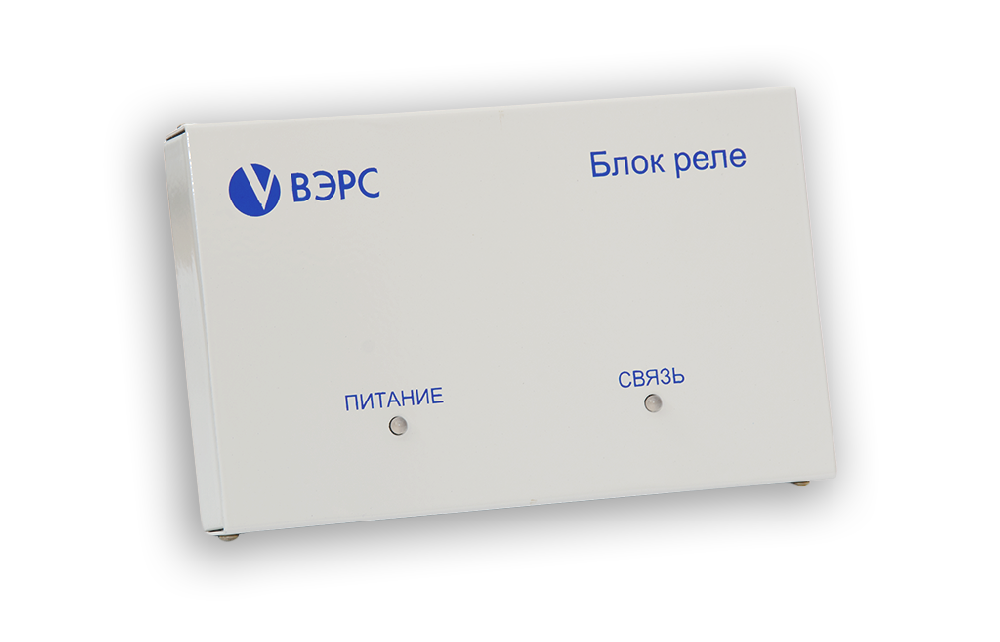

ВЭРС-БРУ 4 версия 3.1

Блок реле. Подключение к ВЭРС-ПК версия 3.1и версия 3.2, ВЭРС-LAN, ВЭРС-ТРИО-М, ВЭРС-LEON по интерфейсу RS-485, возможно программирование последовательности и времени включения 4 реле (=24В, 10А; ~ 240В, 5А).

Производитель: ВЭРС

Код:
00028381
Базовая единица
шт
4 331 руб.

Назначение:

Обеспечение дополнительных релейных выходов у приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID для управления технологическим оборудованием и силовыми цепями на объекте (включение знаков безопасности, эвакуационного освещения, противодымных заслонок, запуск или отключение систем вентиляции и кондиционирования), а также для выдачи раздельных сигналов ОПС на пульты централизованного наблюдения или другие приборы охранно-пожарной сигнализации.

Возможности и особенности:

  • Четыре исполнения на 4, 8, 16 и 24 реле;
  • От 4 до 24 релейных выходов с контактами перекидного типа;
  • Коммутируемые напряжения – до 250В, коммутируемые токи до 10А;
  • Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID по интерфейсу RS-485 с индикацией потери связи;
  • Максимальная длина интерфейсной линии – 1500 м;
  • Возможность параллельной работы до 15-ти ВЭРС-БРУ Версия 3.1 под управлением одного ВЭРС-ПК Версия 3.1 (ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID);
  • Гибкое программирование с персонального компьютера по USB-интерфейсу с помощью универсального программного обеспечения «ВЭРС Конфигуратор»;
  • Работа в режиме открытого протокола;

Поддержка открытого протокола работы RS-485 позволяет использовать ВЭРС-БРУ Версии 3.1 в системах АСУ ТП и SCADA в качестве внешнего релейного массива путем передачи на ВЭРС-БРУ Версия 3.1 прямых команд управления реле.

Пример сигналов управления для ВЭРС-БРУ Версии 3.1. в режиме открытого протокола


Содержимое сигнала управления Описание сигнала
  #bin #hex
1
0000 0000 00 Выключить все реле
2
0010 0000 20 Включить все реле
3
0000 0001 01 Выключить реле №1
4
0010 0001 21 Включить реле №1
5
0000 0010 02 Выключить реле №2
 *
 ***  *****  *******
48
0011 0111 37 Включить реле №23
49
0001 1000  18 Выключить реле №24
50
0011 1000 38 Включить реле №24

Технические характеристики

Напряжение питания постоянного тока, В 11-14
Максимальный ток, потребляемый блоком от источника питания, А, не более:
ВЭРС-БРУ 4
ВЭРС-БРУ 8
ВЭРС-БРУ 16
ВЭРС-БРУ 24

0,20
0,35
0,65
0,85
Интерфейс связи между регистратором и компьютером USB
Расстояние между прибором и регистратором, м, не более 1500
Параметры переключаемой группы контактов реле =30В;8А
~250В;10А
Диапазон рабочих температур, °С  -30...+50
Количество РС+БРУ, подключаемых к прибору, шт
ВЭРС-ПК 2
ВЭРС-ПК 4
ВЭРС-ПК 8
ВЭРС-БРУ 16/24

до 2
до 4
до 8
до 15
Габаритные размеры, мм
ВЭРС-БРУ 4/8
ВЭРС-БРУ 16/24

190х114х31
190х250х31
Масса, кг, не более
ВЭРС-БРУ 4/8
ВЭРС-БРУ 16/24

0,8
1,6
