Зебра-84(24) Литера L3
Извещатель охранный радиоволновый однопозиционный «ВЕЕР», 24,05...24,25 ГГц, длина зоны обнаружения 7…84м; ширина - 1м; высота - 8м; 10...30В; IP55, t-раб.-40...+80°C
Производитель: Forteza
- Код:
- 00028537
- Базовая единица
- шт

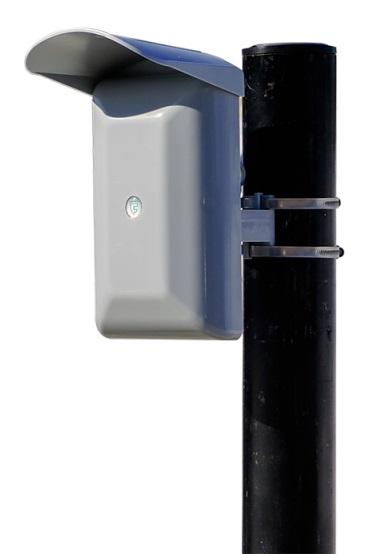

Извещатель ЗЕБРА-84(24) Литера L3
Извещатели применяются
Для охраны отдельных участков периметра, где применение двухпозиционных извещателей затруднено или невозможно, например, тупиков, болотистых участков, оврагов, переходов через ограждение, складских площадок, тоннелей, эстакад, путепроводов и т.д..
Принцип действия:
Извещатель имеет один электронный блок, в котором расположено приемо-передающее устройство. Передатчик извещателя излучает линейно-частотно модулированный радиоволновый сигнал. Приемник извещателя фиксирует уровень отраженного сигнала. При появлении движущихся объектов в зоне обнаружения приемник регистрирует изменения отраженного сигнала, обусловленного доплеровским эффектом, и формирует тревогу.
Особенности
Настройка извещателей может производиться:
- с помощью ноутбука (ОС Windows) по интерфейсу USB на месте установки извещателя;
- удаленно с поста охраны по интерфейсу RS-485.
Специализированное программное обеспечение позволяет упростить пуско-наладку извещателей, а главное, обеспечивает правильную настройку их параметров.
Деление зоны обнаружения на 12 подзон позволяет производить настройки чувствительности каждой из них в отдельности. В каждой подзоне устанавливаются свои усиления сигнала и уровни порогов, что позволяет адаптировать извещатель под конкретную помеховую обстановку на участке.
Выравнивание чувствительности по всей длине зоны обнаружения позволяет четко определить её границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения. Это является основным и самым существенным отличием извещателей с ЛЧМ от доплеровских извещателей.
В извещателях предусмотрена возможность отключения одной или нескольких подзон. Отключая их, можно организовать зоны "санкционированных" проходов на охраняемом участке для свободного перемещения людей, направляющихся через проходную и свободного проезда транспорта через ворота. Для повышения помехоустойчивости рекомендуется отключение ненужных подзон.
Отключение первой подзоны повышает помехоустойчивость к дождю, снегу, туману, молниям, мелким животным и растительности. При эксплуатации извещателей на улице, для уменьшения влияния атмосферных осадков, следует использовать защитный козырек.
Извещатели серии ЗЕБРА-(24) работают на частоте 24,15 ГГц и в соответствии с Постановлением Правительства РФ от 13.10.2011г. №387 "О внесении изменений в постановление правительства РФ от 12.10.2004г. №539" извещатели (24 ГГц) не подлежат регистрации в радиочастотных органах.
Технические характеристики
Рабочая частота | 24,05...24,25 ГГц |
Длина зоны обнаружения | 7...84 м |
Ширина зоны обнаружения | не более 1 м |
Высота зоны обнаружения | не менее 8 м |
Напряжение питания извещателя | 10...30 В |
Потребляемая мощность | не более 1,5 Вт |
Вес | 0,5 кг |
Рабочая температура | -40...+80 °С |
Габариты | 211х134х78 мм |
