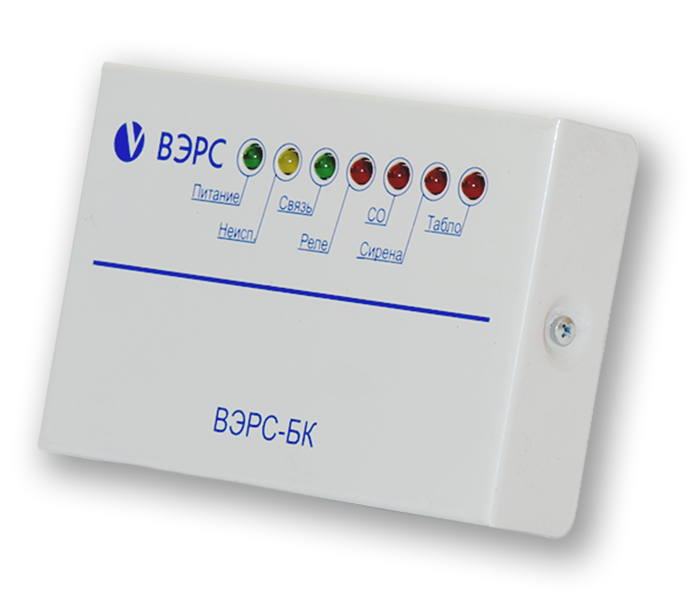

ВЭРС-БК
Блок ключей. Увеличение количества выходов оповещения приборов ВЭРС-ПК, ВЭРС-ПК ТРИО-М, ВЭРС
Производитель: ВЭРС
- Код:
- 00028966
- Базовая единица
- шт
3 913 руб.
Назначение:
Увеличение количества выходов оповещения приборов ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, увеличение суммарной мощности, подводимой к оповещателям на объектах, обеспечение возможности работы оповещателей по различным алгоритмам.
Возможности и особенности:
- Конфигурируемые выходы для подключения Сирены, Светового оповещателя, Табло "Выход" с параметрами 12В/1А;
- Конфигурируемый релейный выход с контактами перекидного типа с параметрами ~120В,3А/=30В,3А;
- Двухсторонняя связь с приборами ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID по интерфейсу RS-485 с индикацией потери связи;
- Максимальная длина интерфейсной линии – 1500 м;
- Возможность параллельной работы до 15-ти ВЭРС-БК под управлением одного ВЭРС-ПК версия 3.1, ВЭРС-ПК версия 3.2, ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID;
- Гибкое программирование с помощью перемычек на борту прибора.
| Параметры | Значение |
|---|---|
|
Количество ВЭРС-БК, подключаемых к ВЭРС-ПК: - ВЭРС-ПК 2, шт - ВЭРС-ПК 4, шт - ВЭРС-ПК 8, шт - ВЭРС-ПК 16, 24, шт |
2, не более 4, не более 8, не более 15, не более |
| Напряжение питания ВЭРС-БК, В | 10,5…27 |
| Напряжение питания, при котором отключается ВЭРС-БК, В | 10 ...10,5 |
| Максимальный ток потребляемый блоком от источника питания, без учета питания внешних оповещателей, А | 0,05, не более |
| Количество подключаемых линий внешних оповещателей | 3 |
| Напряжение, выдаваемое блоком на внешнюю нагрузку, линии оповещения, В | 10,5…27 |
| Напряжение, выдаваемое блоком для питания линий оповещения, зависит от напряжения питания самого блока | |
| Максимальный коммутируемый ток по каждой линии оповещения, А | 1, не более |
| Если суммарный ток, потребляемый по всем линиям оповещения превышает 2А, необходимо заменить штатный предохранитель 2А на плавкую ставку номиналом 3…3,5А | |
| Количество встроенных реле | 1 |
|
Электрические параметры переключаемой группы контактов реле: - Максимальное коммутируемое напряжение, В |
~ 120, не более = 24, не более |
| - Максимальный коммутируемый ток, А |
~3, не более = 3, не более |
| Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325 | |
|
Условия эксплуатации: - диапазон рабочих температур (без АКБ), °С; - относительная влажность при температуре окружающего воздуха 25 °С, % |
-30…+50 до 98 |
| Габаритные размеры ВЭРС-БК, мм | 126×80×33 |
| Масса ВЭРС-БК, кг | 0,27, не более |
