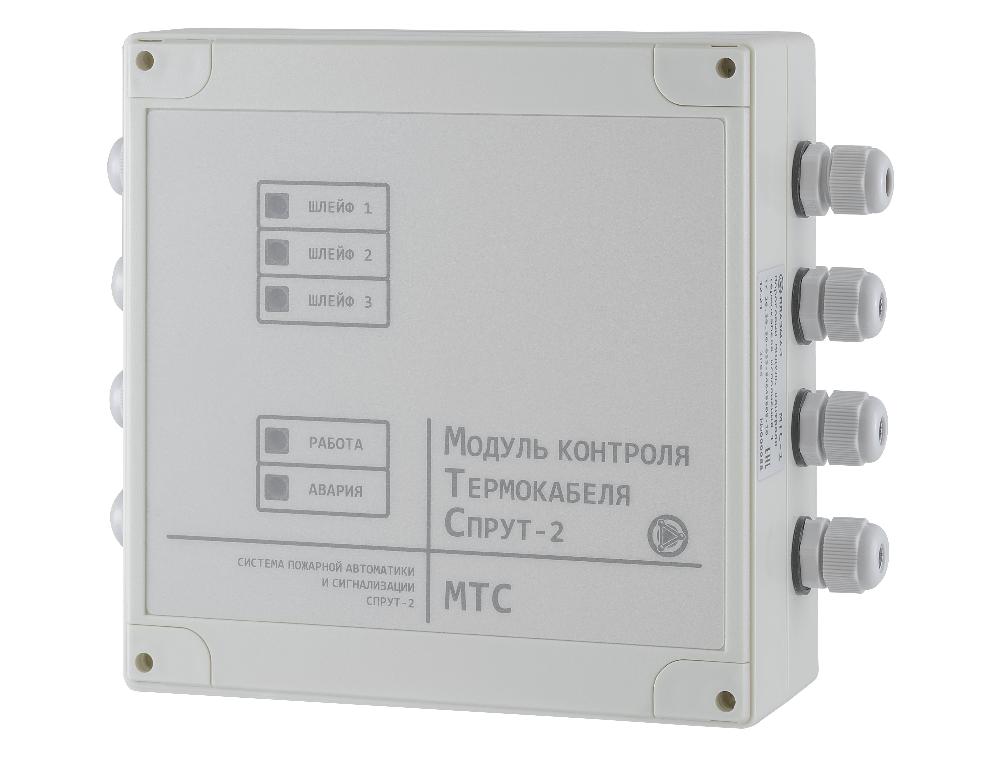

МТС-3
Модуль контроля термокабеля, пороговый, на 3 шлейфа, длина шлейфа до 3км, поддерживает работу с любыми термокабелями, Выходы Пожар (один на шлейф) и Авария, световая сигнализация
Производитель: Плазма-Т
- Код:
- 00029075
- Базовая единица
- шт
Пороговый модуль контроля термокабеля МТС-3 на 3 шлейфа
Это блок обработки, который совместно с термокабелями является извещателем пожарным тепловым линейным (ИПТЛ). Предназначен для контроля состояния чувствительных элементов (термокабелей) и выдачи дискретных сигналов об их состоянии в линию связи. Допускается применение прибора с чувствительным элементом, расположенным во взрывоопасной зоне с использованием барьера искрозащиты ШСБ-ТК (Эрвист).
Поддерживает следующие типы термокабелей: - ГРИФ-термокабель (Эрвист) - рекомендуется, - ИП104 (GTSW) (Спецприбор), - PHSC (Protectowire), - LHD (Thermocable). Параметры контроля состояния (класс теплового канала обнаружения, инерционность и другие) зависят от типа применяемого термокабеля.
Технические характеристики
| Количество термошлейфов | 3 |
| Допустимое удельное сопротивление термокабеля | 0,05÷0,70 Ом/м |
| Длина термошлейфа |
0÷3000 м (при 0,656 Ом/м) 0÷10000 м (при 0,19 Ом/м) |
| Сопротивление подводящих проводов | не более 300 Ом |
| Контроль исправности шлейфов | КЗ/обрыв |
| Напряжение/ток питания шлейфов, не более | 5,0 В/1,5 мА |
| Контроль вскрытия корпуса | + |
| Выходы Пожар, «сухой перекидной контакт» | 3 |
| Выход Авария, «сухой перекидной контакт» | + |
| Световая сигнализация: | |
| Авария | + |
| Питание | + |
| Шлейф 1 | + |
| Шлейф 2 | + |
| Шлейф 3 | + |
| Электропитание (≤ 2,0 Вт) | =11÷30,5 В |
| Средний срок службы | не менее 10 лет |
| Диапазон рабочих температур | от -40°C до +55°C |
| Допустимая относительная влажность | до 93% при 40°C |
| Степень защиты оболочки | IP65 |
| Климатическое исполнение | УХЛ 3.1. |
| Масса | не более 0,5 кг |
| Габариты, мм (ширина х высота х глубина) | 160х160х60 |
