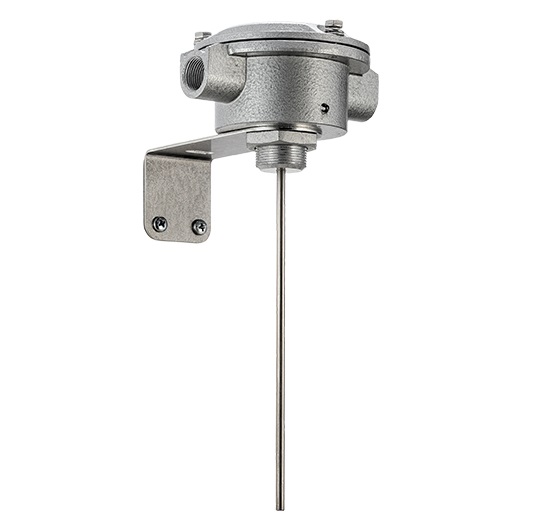

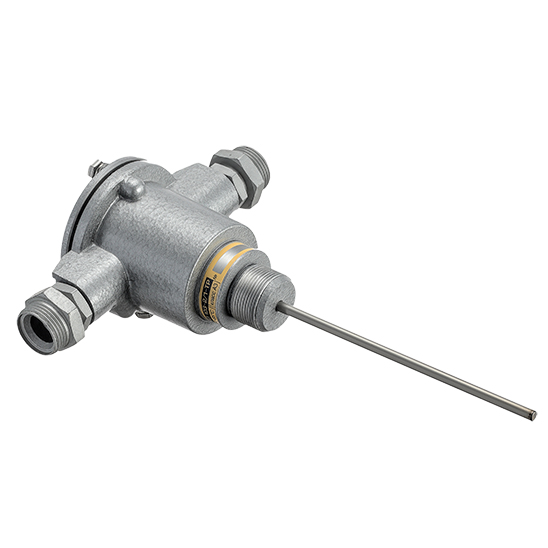

ИП-103-2/1-ТР (КВБ12, ЗГ.) класс A3
Извещатель взрывозащищенный тепловой максимальный, корпус - алюминий, температурный класс A3 (64-76 °С), 1Exd[ia]IICT5/T6 X, IP67. В комплекте (КВБ12, ЗГ)
Производитель: Эридан
- Код:
- 00029220
- Базовая единица
- шт
Комплектация:
- ИП-103-2/1-ТР - Извещатель взрывозащищенный тепловой максимальный;1Exd[ia]IICT5/T6 X
- КВБ12 - кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
- ЗГ - оконечная заглушка
ИП103-2/1-ТР - взрывозащищенный извещатель пожарный тепловой
Температура настройки - 70 °С. 64-76 °С по ГОСТ Р 53325-2012 (класс A3)
Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.
Извещатель взрывозащищенный пожарный тепловой применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Отличительные особенности и характеристики:
- ИП103-2/1-ТР пассивный, ток не потребляет,
- ТР термореле на размыкание (НЗ - "сухой контакт")
- при питании по искробезопасной цепи может устанавливаться в зону класса «0»
- высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
- подключение в адресные системы пожарной сигнализации
Конструкция:
- неокисляющиеся пружинные клеммы WAGO
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
- чувствительный элемент выполнен из нержавеющей стали
Технические характеристики
маркировка взрывозащиты для взрывоопасных газовых сред |
0Ex ia IIC T6..T5 Ga X 1Ex db IIC T6..T5 Gb X |
маркировка взрывозащиты для взрывоопасных пылевых сред | Ex tb IIIС Т85°С..T100°С Db Х |
температурный класс настройки извещателя, °С | 70 (классы A3) |
напряжение питания, В | 8-28 |
предельный коммутируемый ток, А | 0,1 |
условия эксплуатации: температура окружающего воздуха для соответствующих температурных классов |
Т5 от - 60°С до +100°С |
Т6 от - 60°С до + 80°С | |
габаритные размеры корпуса извещателя без установленных кабельных вводов (ДхВхШ), мм | 128х281х104 |
масса, не более, кг | 1 |
срок службы, не менее, лет | 10 |
гарантийный срок, лет | 5 |
