Взрывозащищенный УФ извещатель пламени, взрывозащита 0ExiaIIСТ6 (Две предустановленые тактики, оболочка IP66, tокр= -55...+55°С), 1 кабельный ввод под G1/2

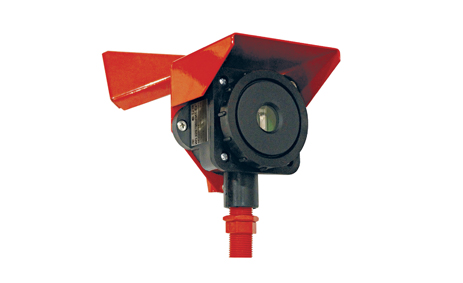

ИП-329 "Иолит-Ех" 1КВ

Взрывозащищенный УФ извещатель пламени, взрывозащита 0ExiaIIСТ6 (Две предустановленые тактики, оболочка IP66, tокр= -55...+55°С), 1 кабельный ввод под G1/2

Производитель: Спецприбор

Код:
00029569
Артикул
8784140309
Базовая единица
шт
29 280 руб.

Извещатель пожарный пламени ИП329 ИОЛИТ(-Ех)

Cлужит для обнаружения излучения пламени и предназначен для применения в системах пожарной сигнализации промышленных, в том числе взрывоопасных объектов.

Извещатель пламени ИП329 ИОЛИТ(-Ех) реагирует на ультрафиолетовую составляющую излучения пламени и обнаруживает возгорания веществ как с высоким (нефтепродукты), так и с низким (спирты) дымообразованием.

По чувствительности  к тестовым очагам ТП-5 и ТП-6 (по ГОСТ Р 53325) ИП329 ИОЛИТ является извещателем пламени 1-го класса.

Извещатель пламени имеет следующие варианты конструктивного исполнения:

Наименование Обозначение Конструктивное исполнение
ИП329 «ИОЛИТ-Ex» СПР.425243.001 Взрывозащищенное
ИП329 «ИОЛИТ-Ex» (на вспышку) СПР.425243.001 Взрывозащищенное (на вспышку)
ИП329 «ИОЛИТ» СПР.425243.001-01 Общепромышленное

Извещатель ИП329 «ИОЛИТ-Ex» предназначен  для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 52350.10, имеет маркировку взрывозащиты 0ExiaIIСT6, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт-И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя.    При установке извещателя вне взрывоопасных зон, он может работать практически с любыми приемно-контрольными приборами.

Извещатель пламени ИП329 «ИОЛИТ-Ex» не реагирует на прямое солнечное излучение, излучение искусственных источников света, а также излучение нагретых тел.

Во избежание ложных срабатываний на извещатель в вариантах ИП329«ИОЛИТ(-Ex)» не должно попадать постороннего ультрафиолетового излучения, например припроведении сварочных работ, от неисправных ртутных ламп и т.п. В случае, если подобные помехи имеются на обьекте, или могут появиться в последствии следует применять извещатель в вариантах ИП329/330 «ИОЛИТ-2(-Ex)».

Извещатель пламени ИП329 «ИОЛИТ-Ex» (на вспышку) предназначен для регистрации кратковременной вспышки (0,1с-0,5с) взрывоопасной среды.

Электропитание извещателя пламени и передача им извещений осуществляется по двухпроводному шлейфу сигнализации при напряжении от 5 до 27 В.

При срабатывании тревожное извещение передается комплексом двух сигналов:

  • электрическим, выражающимся в увеличении тока через извещатель;
  • световым, выражающимся в непрерывном свечении встроенного светодиода.

Значение тока при срабатывании зависит от величины сопротивления  внешнего дополнительного резистора, подключаемого к соответствующим клеммам.

Извещатель может работать по одной из двух предустановленных тактик:

  • ТАКТИКА 1 – тактика адаптивного времени срабатывания (от 5 до 30сек) – позволяет обеспечить высокую дальность обнаружения за счет увеличения времени срабатывания.
  • ТАКТИКА 2 – тактика фиксированного времени срабатывания – решение о наличии пламени в поле зрения принимается за фиксированное время – 10 секунд. При этом, чем дальше от извещателя источник пламени, тем большей интенсивностью он должен обладать для его обнаружения.

В дежурном режиме работа извещателя отображается кратковременными вспышками встроенного светодиода.

Корпус извещателя ИП329 «ИОЛИТ(-Ex)» выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных,  и обладает высокой герметичностью и пылевлагозащищенностью (IP67).

Каждый извещатель комплектуется штуцерами под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав

Извещатель имеет варианты исполнения, отличающиеся количеством кабельных вводов в корпусе – одновводный (оконечный) и двухвводный (проходной). По умолчанию ИП329 «ИОЛИТ(-Ex)» поставляется в корпусе с двумя кабельными вводами.

Особенности  извещателя пламени ИП329 ИОЛИТ(-Ех):

  • Для любых классов взрывоопасных зон (для ИП329 "Иолит-Ex")
  • Высокая помехоустойчивость к паразитным засветкам
  • Световая индикация дежурного режима
  • Световая индикация срабатывания
  • Внешний токозадающий резистор
  • Широкий диапазон температуры окружающей среды
  • Оболочка IP67

Технические характеристики извещателя пламени:

Маркировка взрывозащиты (для ИП329 "Иолит-Ex") 0ExiaIIСT6
Диапазон рабочих напряжений, В 5... 27
Дальность обнаружения тестовых очагов ТП-5, ТП-6,  м, не менее
50
Время срабатывания на тестовые очаги, с, не более 10
Телесный угол обзора извещателя, угловых градусов, не менее        90
Степень защиты оболочки IP67
Средний потребляемый ток в дежурном режиме, мА, не более 0,2
Потребляемый ток при срабатывании
Задается
Температура окружающей среды, °С от -55  до +55
Габариты, мм, не более 185х140х60
Масса, кг, не более 1
