КИС-РПнг(А)-FRHF 2х2х0,8

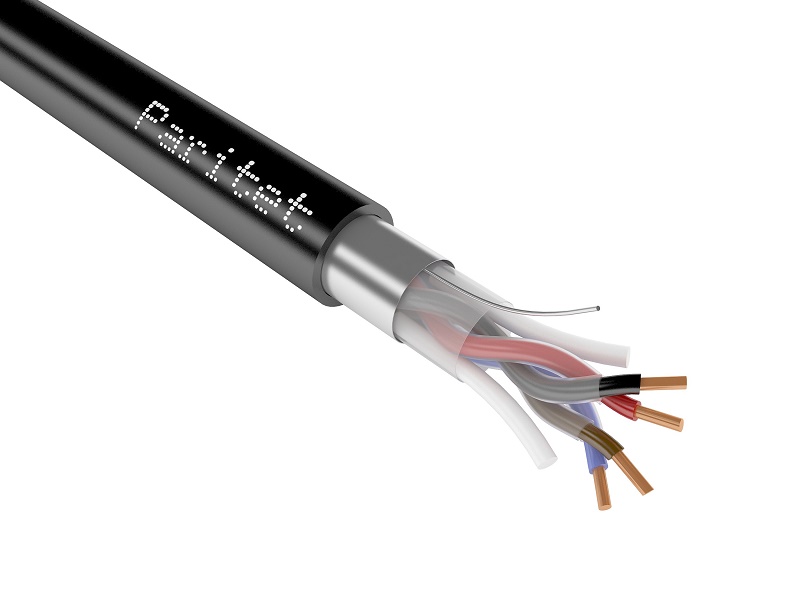

Огнестойкий безгалогенный кабель парной скрутки 2х2х0,80 для интерфейса RS-485 (ModBus, CANbus) в комбинированной изоляции (резиновый и полиолефиновый слои, для внутренней и внешней прокладки
Производитель: Паритет
- Код:
- 00030003
- Артикул
- 102222
- Базовая единица
- м
Огнестойкий кабель парной скрутки КИС-РПнг(А)-FRHF 2х2х0,80 для интерфейса RS-485 (ModBus, CANbus) имеет 2 пары жил диаметром 0,8 мм в комбинированной изоляции (резиновый и полиолефиновый слои). Круглое сечение для герметичного ввода. Предназначен для групповой внутренней и внешней стационарная прокладки, в т.ч. в составе огнестойкой кабельной линии (ОКЛ).
НАЗНАЧЕНИЕ:
Для систем безопасности, противопожарной защиты, управления, автоматизации и других систем, сохраняющих работоспособность в течение 180 минут. Для систем распределенного сбора данных, применяющих стандарты RS-485 по ГОСТ Р ИСО 8482-93, EIA RS-485, Profibus. Для групповой прокладки в высотных зданиях (более 25 этажей или 75 метров) и помещениях с компьютерной техникой, в т.ч. в составе огнестойкой кабельной линии (ОКЛ).
Напряжение: до 300 В переменного тока частотой до 20 МГц. Стоек к кратковременному воздействию минеральных масел.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная однопроволочная
- Изоляция - комбинированная (кремнийорганический и полиолефиновый слои)
- Сердечник - парная скрутка
- Экран – алюмополимерная лента
- Контактная жила – медная лужёная однопроволочная
- Оболочка - термопластичная безгалогенная композиция
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 4
- Диаметр жилы, мм - 0.8
- Число и диаметр проволок - 1х0.80
- Сечение жилы, мм2 - 0.5
- Диаметр по изоляции, мм - 2.7
- Диаметр кабеля, мм - 12,7
- Масса 1 км кабеля, кг - 174.7
- Объем горючей массы, л/км - 95.3
- Объем 1 км кабеля, м3 - 0.45
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
- Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.1.1.2.1
- Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.
- Кабели не распространяют горение при групповой прокладке.
- Пониженное дымо- и газовыделение при горении и тлении.
- Пониженная токсичность продуктов горения/тления – более 40 г/м3.
- Низкая коррозионная активность.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 1-4.
- Минимальная рабочая температура – -60°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Кабели стойки к воздействию солнечного излучения, инея, росы
- Срок службы кабеля – 30 лет
Технические характеристики
Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил
Параметр | 0,80 мм |
---|---|
Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом | 36 |
Электрическа ёмкость пары на длине 1 км, при частоте 0,8-1 кГц, нФ, не более | 55 |
Волновое сопротивление, Ом | 120 |
Коэффициент затухания (Attenuation), дБ/100м, не более
Частота | 0,80 мм |
---|---|
1 МГц | 1.40 |
1,5 МГЦ | 1.65 |
2 МГЦ | 1.89 |
3 МГЦ | 2.26 |
6 МГЦ | 3.08 |
10 МГЦ | 4 |
20 МГЦ | 5.73 |
Переходное затухание на ближнем конце (NEXT) между двумя любыми парами в зависимости от частоты
Параметр | 1 МГЦ | 1,5 МГЦ | 2 МГЦ | 3 МГЦ | 6 МГЦ | 10 МГЦ | 20 МГЦ |
---|---|---|---|---|---|---|---|
Переходное затухание NEXT, дБ/100м, не менее | 65.30 | 62.66 | 60.78 | 58.14 | 53.63 | 50.30 | 45.78 |
- Относительная скорость распространения сигнала любой пары не менее 55% в диапазоне частот 1-20 МГц
- Электрическое сопротивление изоляции постоянному токуна длине 1 км не менее 500 МОм
- Омическая асимметрия жил в парах на длине 1 км не более 3%
- Все значения приведены с пересчетом на температуру 20°С
