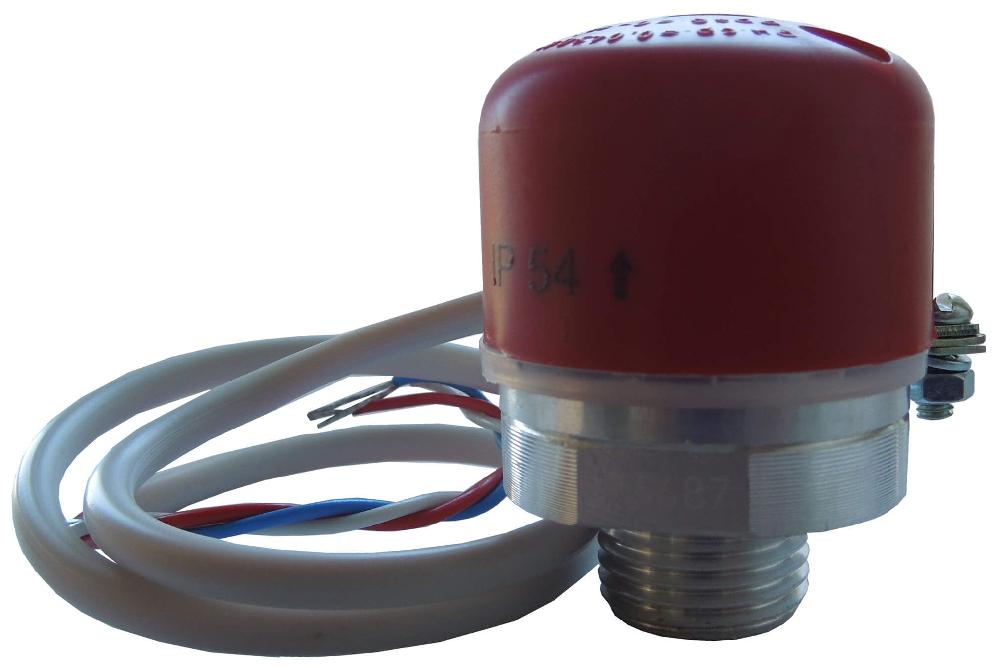

СДУ-М исп.00 (IP33)

Сигнализатор давления СДУ-М

Сигнализатор давления универсальный СДУ-М - сигнальное устройство, реагирующее на изменение давления рабочей среды относительно давления окружающей воздушной среды замыканием/размыканием контактной группы.

Рассчитан на круглосуточный режим работы в установках с газовой, водяной и пенной средой, в том числе в составе модулей газового пожаротушения с ГОТВ на основе хладонов и диоксида углерода СО2.

Выпускается в климатическом исполнении О2 по ГОСТ 15150-69 для работы при температуре от минус 50 до плюс 55°С с газовой средой и при температуре от плюс 1 до плюс 55°С с водяной и пенной средой.

Технические характеристики:

• Контакты сигнализатора обеспечивают коммутацию:
• цепей переменного тока напряжением от 0,2 до 250 В в диапазоне 22×10-6 - 3,0А
• цепей постоянного тока напряжением от 0,2 до 30 В в диапазоне 22×10-6 - 4,0А
• Диапазон давлений рабочей среды под мембраной относительно давления окружающей воздушной среды сигнализатора 0 - 15,0 МПа
• Давление срабатывания:
• при положительных температурах 0,02 - 0,06 МПа
• при отрицательных температурах (до минус 50°С) в воздушных системах при исключении образования конденсата внутри оборудования 0,02 - 0,10 МПа
• Степень защиты оболочкой IP33
• Параметры постоянно присоединенного кабеля: диаметр - 4 мм, длина изолирующей трубки ТВ40А - 0,06 м, длина проводников НВ-0,35 - 0,15 м
