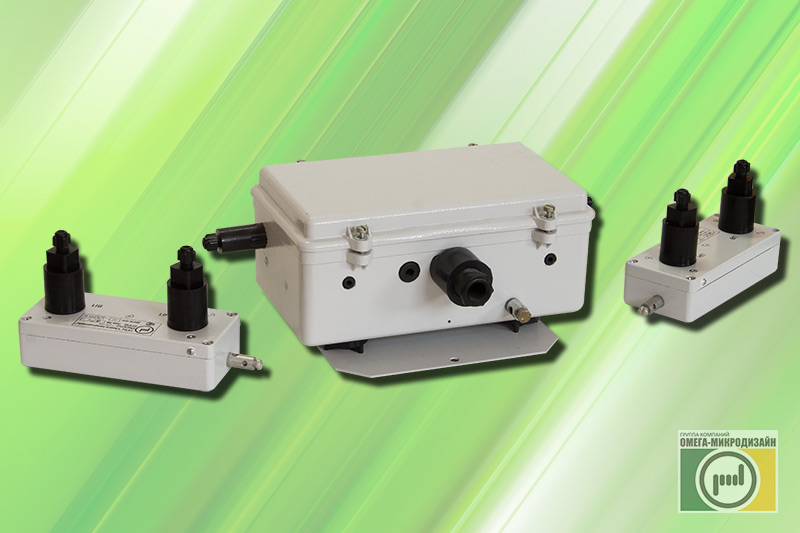

Импульс-14ТПМ
Извещатель охранный, линейный, псевдопассивный, проводноволновой. Блокирует рубежи вдоль поверхности земли, верх или полотно заграждений. Объемная зона обнаружения протяженностьюдо 2?250 м, два фланга. ». Uпит.= 11…36 В. Iпотр. < 42 mА. «Ручные» регулировки.
Производитель: Омега-микродизайн
- Код:
- 00030559
- Артикул
- 240142
- Базовая единица
- ком
«Импульс-14». Извещатель двухфланговый проводноволновой для периметров
| Наименование | Состав комплекта, упаковка: | Примечание |
|---|---|---|
| Импульс-14ТМ | БПРД, БПРМ | Питание постоянным напряжением от 20 до 36 В. Ток потребления - не более 25 мА. |
| Импульс-14ТПМ | БПРД, БПРМ | Питание постоянным напряжением от 11 до 36 В. Ток потребления - не более 42 мА. |
БПРД - блок передающий
БПРМ - блок приемный
Стандартный комплект поставки, масса, размеры упаковки (Импульс-14)
| Наименование | Количество в комплекте | Габаритные размеры, мм | Масса одной шт., кг | Размер упаковки, мм | Тара | Масса в упаковке кг | Количество в упаковке, компл. |
|---|---|---|---|---|---|---|---|
| БПРД-блок передающий | 1 | 180х100х65 | 0,5 | 270х325х135 | 0,3 | 3,7 | 1 |
| БПРМ-блок приемный | 1 | 320х210х125 | 2,3 | ||||
| УКБ-1 | 2 | 152х95х20 | 0,3 |
Охранный извещатель «Импульс-14» является двухфланговым вариантом извещателя «Импульс-12». В отличие от «Импульс-12» он формирует две примыкающих друг к другу зоны обнаружения – два фланга. На лицевой панели БПРМ имеются два набора регуляторов, переключателей и индикаторов, обеспечивающие по каждому флангу возможность регулировки и визуального наблюдения сигналов, необходимых при проведении пуско-наладочных работ.
Извещатель предназначен для контроля охраняемых рубежей с поворотами и перепадами по высоте, а также на пересеченной местности и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения. В качестве чувствительного элемента используется неизлучающая проводная радиоволновая направляющая система. Извещатель отличает пониженное электромагнитное излучение, малое потребление.
Извещатель может применяться:
- для установки на неподготовленной пересеченной местности (приземный вариант);
- для прикрытия верха (в «козырьковом» варианте);
- для перекрытия полотна различных заграждений (металл, дерево, кирпич, железобетон).
Технические характеристики
- Объемная чувствительная зона обнаружения протяженностью от 2х5 до 2х250 м (от 5 до 250 м), сечением 2 х 2 м.
- Диапазон рабочих температур от -50°С до +50°С.
- Работоспособность при скорости ветра до 40 м/с.
- Работоспособность при осадках до 40 мм/час.
- Период ложных тревог - не менее 1000 ч.
- Работоспособность вблизи ЛЭП до 500кВ.
- Степень защиты корпусов блоков IP65.
- Выдача сигналов "ТРЕВОГА" (размыкание нормально замкнутых "сухих контактов") происходит при попытках преодоления нарушителем зоны обнаружения, при замыкании и обрыве антенных проводов, при отключении питания.
- Под откидывающейся крышкой БПРМ установлена панель с элементами регулирования и индикации, контактами и зажимами для подключения внешних цепей. Крышка фиксируется на корпусе с помощью винтов.
- Вероятность обнаружения — не менее 0,98.
- Срок службы блоков изделия — не менее 10 лет.
- Гарантийный срок - 18 мес.
Основные достоинства извещателя
- Применен усовершенствованный алгоритм обработки, улучшены обнаружительные характеристики.
- Расширен диапазон ручных регулировок.
- Настраивается в ручном режиме с помощью переключателей и поворотных регуляторов.
- Не требует сезонных регулировок.
- Возможность создания зоны обнаружения, точно повторяющей изгибы защищаемого ограждения во всех плоскостях.
- Возможность блокирования одним извещателем как приземных участков периметра, так и верха заграждений, стен и крыш, зданий и сооружений.
Равномерность зоны обнаружения (практически неизменное сечение) на участке где провода чувствительного элемента равноудалены от поверхности земли и других предметов.
