Извещатель охранный, линейный, псевдопассивный, проводноволновой. Блокирует рубежи вдоль поверхности земли, верх или полотно заграждений.  Настройка в ручном режиме.

Импульс-20/350ТПМ

Извещатель охранный, линейный, псевдопассивный, проводноволновой. Блокирует рубежи вдоль поверхности земли, верх или полотно заграждений.  Настройка в ручном режиме.

Производитель: Омега-микродизайн

Код:
00030560
Артикул
233502
Базовая единица
шт
67 070 руб.

«Импульс-20/350». Извещатель проводноволновой для периметров

Наименование Состав комплекта, упаковка: Примечание
Импульс-20/350ТМ БПРД, БПРМ Питание постоянным напряжением от 20 до 36 В

БПРД - блок передающий

БПРМ - блок приемный

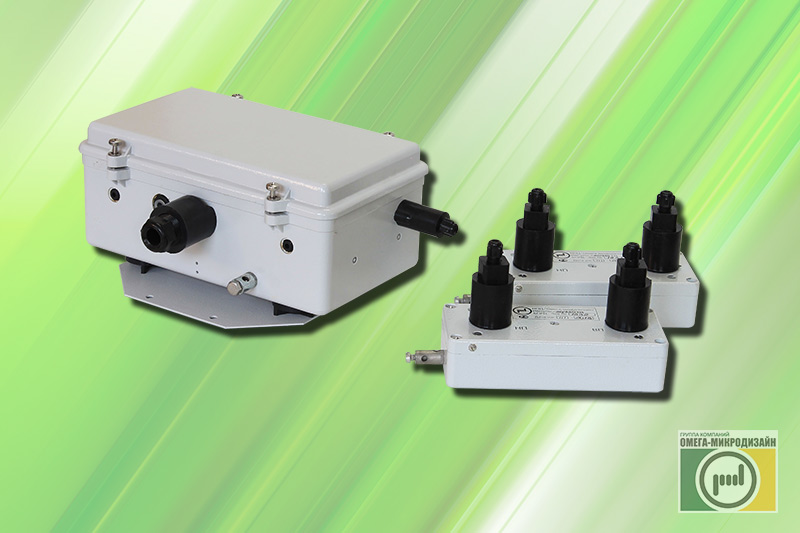

Стандартный комплект поставки, масса, размеры упаковки (Импульс-20/350)

Наименование Количество в комплекте Габаритные размеры, мм Масса одной шт., кг Размер упаковки, мм Тара Масса в упаковке кг Количество в упаковке, компл.
БПРД-блок передающий 2 180х100х65 0,5 270х325х135 0,2 4,1 1
БПРМ-блок приемный 1 320х210х125 2,3
УКБ-1 2 152х95х20 0,3

Извещатель предназначен для контроля охраняемых рубежей с поворотами и перепадами по высоте, а также на пересеченной местности и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения. В качестве чувствительного элемента используется неизлучающая проводная радиоволновая направляющая система.

В извещателе реализован новый метод формирования объемной зоны обнаружения из двух практически независимых параллельных зон, формируемых вдоль трех- или четырехпроводного чувствительного элемента (ЧЭ), являющегося направляющей системой при передаче электромагнитной энергии от БПРД к БПРМ.

Зона обнаружения (ЗО) равномерна на всем протяжении. Использование двух параллельных зон позволяет не только определить направление пересечения рубежа, но и значительно увеличить помехоустойчивость.

Извещатель является универсальным и может блокировать рубежи, как на ровной, так и на пересеченной местности. ЧЭ повторяет повороты и перепады по высоте пересеченной местности, сопрягая ЗО с неровностями рубежа охраны.

Извещатель может работать в двух режимах:

  • с определением направления пересечения рубежа при двухрубежном исполнении ЧЭ;
  • без определения направления пересечения рубежа при однорубежном или в двухрубежном исполнении ЧЭ, при этом извещатель функционирует идентично извещателю «Импульс-14».

При изготовлении и сборке корпусов извещателей используется алюминий, для креплений блоков используется нержавеющая сталь.

Органы настройки извещателя

На лицевой панели блока приемного расположены светодиодные индикаторы, вращаемые регуляторы и переключатели для установки чувствительности, возможных скоростей движения нарушителя и других параметров.

Технические характеристики

  • Протяженность зоны обнаружения 5…350 м.
  • Ток потребления - не более 50 мА.
  • Диапазон рабочих температур от -50°С до +65°С.
  • Работоспособность при скорости ветра до 40 м/с.
  • Работоспособность при осадках до 40 мм/час.
  • Период ложных тревог - не менее 1000 ч.
  • Работоспособность вблизи ЛЭП до 500кВ.
  • Выдача сигналов "ТРЕВОГА" (размыкание нормально замкнутых "сухих контактов") происходит при попытках преодоления нарушителем зоны обнаружения, при замыкании и обрыве антенных проводов, при отключении питания.
  • Под откидывающейся крышкой БПРМ установлена панель с элементами регулирования и индикации, контактами и зажимами для подключения внешних цепей. Крышка фиксируется на корпусе с помощью винтов.
  • Вероятность обнаружения — не менее 0,98.
  • Срок службы блоков изделия — не менее 10 лет.
  • Гарантийный срок - 18 мес.

Основные достоинства извещателя

  • Определение направления нарушения контролируемой зоны «к нам»/«от нас».
  • Универсальность, направляющая система на основе проводной линии позволяет формировать равномерную объемную зону обнаружения сложной формы с поворотами и перепадами по высоте.
  • Не требует сезонных регулировок.
  • Малое энергопотребление.
  • Улучшенная защита от наведенных напряжений и электромагнитных полей; простые и удобные органы регулировки.

Характеристика зоны обнаружения зависит от выбранного режима работы извещателя.

Режим «Импульс-14» (двухфланговый или двухрубежный режим работы извещателя Импульс-20» без определения направления движения нарушителя):

  • Все параметры идентичны параметрам и режимам работы извещателя «Импульс-14.
  • Длина каждого фланга зоны обнаружения от 5 до 250 метров.
  • Ширина зоны обнаружения зависит от расстояния между проводами чувствительного элемента и установленной чувствительности.
  • Размеры сечения (Ш×В) зоны обнаружения, определяемые расстоянием между проводами направляющей системы, могут выбираться в довольно широких пределах (от 0,3 м×0,3 м до 3 м×2 м).

Режим «Импульс-20» (однофланговый двухрубежный режим работы извещателя Импульс-20):

  • Зона обнаружения формируется с помощью трех- или четырехпроводного чувствительного элемента.
  • Длина зоны обнаружения от 5 до 350 метров.

Ширина зоны обнаружения зависит от скорости и действий нарушителя.
