Линейный тепловой извещатель, химически-устойчивая фторполимерная оболочка, t - 130 °С

GTSW-138-CP

Линейный тепловой извещатель, химически-устойчивая фторполимерная оболочка, t - 130 °С

Производитель: Спецприбор

Код:
00030674
Артикул
402340108
Базовая единица
м
792 руб.

Линейный тепловой извещатель - ИП104 «Гранат - термокабель»

Извещатель пожарный тепловой линейный ИП104 «Гранат - термокабель» (в дальнейшем – извещатель, термокабель) служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с модулями «МИП»  СПР.425521.007 ТУ.

Англоязычное обозначение извещателя –  IP104 «Granat - TermoSenseWire (GTSW)».

Извещатель имеет варианты исполнения по температуре срабатывания и по устойчивости к различным внешним воздействующим факторам:

°C

Общего

применения

Устойчивый к агрессивным средам

(химически стойкий)(Chemically Proof)*

68

A3

GTSW - 68 GTSW - 68-CP
88 C GTSW - 88 GTSW - 88-CP
105 D GTSW - 105 GTSW - 105-CP
138 F GTSW - 138 GTSW - 138-CP
180 H GTSW - 180 GTSW - 180-CP

ИП104 «Гранат - термокабель» представляет собой кабель, который позволяет обнаружить источник перегрева в любом месте на всем его протяжении. Термокабель представляет собой единый датчик непрерывного действия и применяется в тех случаях, когда условия эксплуатации не позволяют установку и использование обычных датчиков, а в условиях повышенной взрывоопасности применение термокабеля является оптимальным решением.

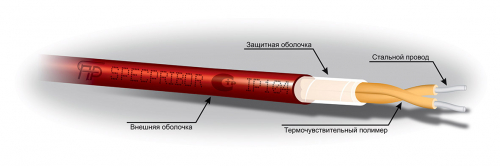

Линейный тепловой извещатель ИП104 «Гранат - термокабель» состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием скручиваются для создания между ними механического напряжения, затем покрываются защитной оболочкой и помещаются в оплетку для изоляции от воздействия неблагоприятных условий окружающей среды.

Принцип действия термокабеля:

При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, позволяя проводникам войти в контакт друг с другом. Это происходит в первой точке перегрева на трассе термокабеля. Для срабатывания извещателя не требуется ждать нагрева участка, имеющего определенную длину. Термокабель  позволяет генерировать сигнал тревоги при достижении температурного порога в любой точке по всей длине кабеля.

Для контроля состояния извещателя пожарного линейного (термокабеля) по всей длине и выдачи дискретных сигналов о состоянии термокабеля во внешние цепи предназначены модули интерфейсные пожарные МИП. Модули имеют функцию контроля удаленноготермокабеля, а так же (в вариантном исполнении) возможность индикации места сработки термокабеля с точностью до 1 метра.

Особенности и преимущества термокабеля GTSW:

  • высокая чувствительность на всем протяжении;
  • термокабель имеет пять температурных вариантов;
  • высокая устойчивость к влажности, пыли, низким температурам и химическим реагентам;
  • применение во взрывоопасных зонах;
  • несложный монтаж;
  • низкая инерционность;
  • термокабель не требует обслуживания.

Диапазон температур эксплуатации термокабеля ИП104 «Гранат - термокабель»:

Обозначение

Рабочий диапазон температуры

окружающей среды, °C
Цвет внешней оболочки
GTSW - 68 (-CP) – 55 … 45 Синий
GTSW - 88 (-CP) – 55 … 60 Красный
GTSW - 105 (-CP) – 55 … 75 Белый
GTSW - 138 (-CP) – 55 … 100 Желтый
GTSW - 180 (-CP) – 55 … 130 Оранжевый

Выпускаются два типа термокабеля ИП104 «Гранат - термокабель», отличающиеся друг от друга материалом, из которого сделана внешняя защитная оболочка, для использования в самых различных условиях окружающей среды.

Общего применения - термокабель  имеет очень прочную экструзионную внешнюю защитную ПВХ оболочку, обеспечивающую полную и надежную защиту кабеля почти во всех условиях окружающей среды. Кабель этой серии является универсальным и хорошо подходит как для промышленного, так и для коммерческого использования. Термокабель заключен в влагостойкую внешнюю защитную оболочку, сохраняющую отличную гибкость при низких температурах окружающей среды.

-CP (Chemically Proof) - термокабель серии -CP имеет прочную фторполимерную внешнюю оболочку, устойчивую к воздействию большинства обычных химикатов*. Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью.

Технические характеристики

* - Устойчивость оболочки термокабеля GTSW-***-CP:

Наименование Химическая формула Концентрация, % Наименование Химическая формула Концентрация, %
 Кислоты  Основания
Уксусная C2H4O2 100 Раствор аммиака NH3·H2O 30
Акриловая C3H4O2 100 Перекись водорода H2O2 60
Хромовая H2CrO4 30 Гидроксид лития LiOH 100
Хлоруксусная CH2CICOOH 50 Гидроксид калия KOH 50
Соляная HCL 37 Едкий натрий NaOH 50
Фтористоводородная HF 50 Карбонат натрия Na2CO3 53
Метансульфоновая CH4O3S 50  Нефтепродукты
Пропионовая C3H6O2 100 Сырая нефть
  100
Масляная C4H8O2 100 Трансмиссионное масло   100
Азотная HNO3 65 Бензин   100
Серная H2SO4 98 Дизельное топливо
  100
Фосфорная H3PO4 85 Минеральное масло   100
