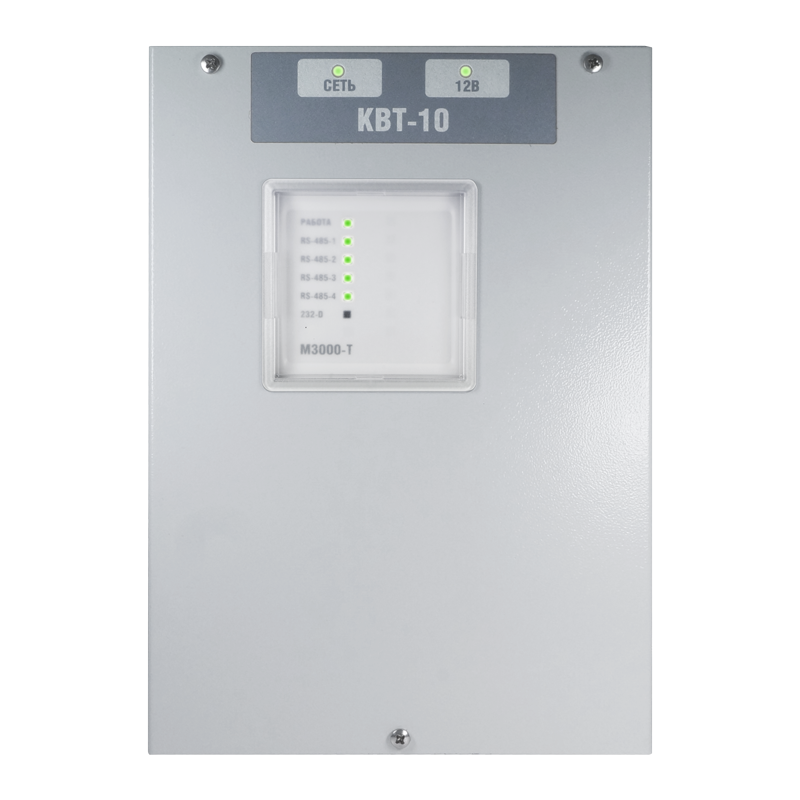

КВТ-10

Комплект измерения температуры и влажности в десяти точках, формирования графиков, архивации измененных значений

Производитель: Болид

Код:
00030756
Артикул
1-061-865-595
Базовая единица
шт
60 199 руб.

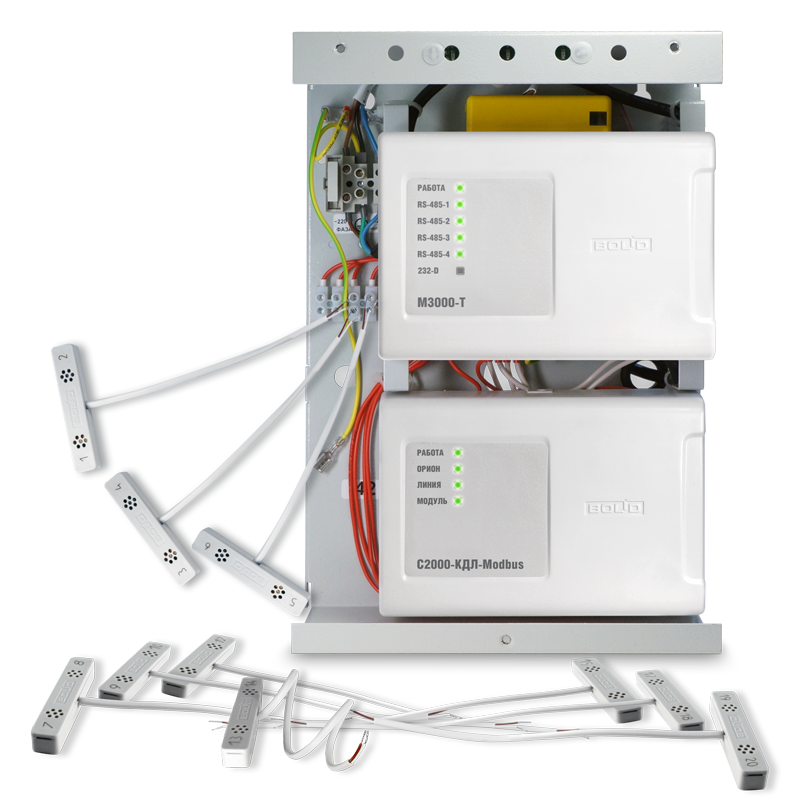

Комплект измерения температуры и влажности "КВТ" предназначен для автоматического измерения температуры и влажности датчиками температуры и влажности "С2000-ВТ" и дальнейшей обработки, хранения с привязкой по времени и подготовки этой информации для отображения. "КВТ" комплектуется 10 датчиками температуры и влажности "С2000-ВТ".

Комплект позволяет:

  • запитывать датчики и считывать информацию с датчиков по двухпроводной линии связи контроллера "С2000-КДЛ Modbus"
  • формировать во встроенной СКАДА-системе визуальный образ получаемых параметров температуры и влажности для передачи на внешние устройства отображения
  • передавать числовые значения температуры и влажности во внешнюю локальную (глобальную) сеть через любой (кроме Internet Explorer) браузер

В комплект заложен потенциал для разностороннего развития функционала непосредственно пользователем. При соответствующей доработке пользователем комплект позволяет:

  • формировать во встроенной СКАДА-системе пользовательские сценарии обработки получаемых данных с генерированием сигналов во внешние сети по интерфейсам Ethernet, RS-485
  • подключать приборы сторонних производителей по четырём гальванически развязанным интерфейсам RS-485 в различных открытых протоколах, поддерживаемых встроенным ПО MasterSCADA-4D
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Точностные характеристики датчиков комплекта
Точность измерения температуры, °С ±0,5
Диапазон измеряемой влажности, % от 0 до 100
Точность измерения влажности, % ±5 (в диапазоне от 20% до 80%)
Разрешение влажность, % 1
температура, °С 0,1
Диапазон измерения относительной влажности воздуха, % до 93 при +40°С
Диапазон измерения температур, °С от минус 30 до +55
Питание
Напряжение питания от сети переменного напряжения диапазон, В 150 … 253 50 Гц
Количество вводов питания 150 … 253 50Гц
Стабилизированное напряжение питания приборов комплекта, В 13,6±0,6
Номинальный ток нагрузки при подключении дополнительных приборов, А 1
Максимальный ток нагрузки (кратковременно до 2 мин, с интервалом не менее 1 ч.), А 1,5
Максимальный ток потребления от сети: при минимальном напряжении в сети (150 В) не более, А 0,25
при максимальном напряжении в сети (253 В) не более, А 0,15
Максимальная потребляемая от сети мощность – не более (В∙А) 45
Пульсации стабилизированного напряжения (пик-пик) при номинальном токе нагрузки – не более, мВ 100
Программное обеспечение
Операционная система Linux
Среда разработки MasterSCADA 4D
Языки программирования FBD/SFC/LD/ST/IL (cтандарт МЭК 61131-3)
Web-визуализация
Количество поддерживаемых одновременных web-клиентов 1
Ресурсы
Центральный процессор Cortex™-A9 Core 1.0 GHz
Объем оперативной памяти 512MB
Объем энергонезависимой памяти общий 4188 MB
Интерфейсы
RS-485 универсальный, шт. 4
RS-485 "Орион" ведущий / ведомый, шт. 1
RS-485 Modbus ведомый, шт. 1
RS-232 (отладка и диагностика контроллера "М3000-Т Инсат"), шт. 1
RS-202TD (для связи по радиоканалу "Риф Стринг RS-202TD"), шт. 1
Ethernet, шт. 1
USB, шт. 1
ДПЛС, шт. 1
ДПЛС
Максимальная длина ДПЛС, м 1000
Максимальный выходной ток ДПЛС, мА не более 100
Максимальное суммарное токопотребление подключенных АУ до, мА 64
Количество адресуемых входов по двухпроводной линии связи (информационная емкость) / (используется) 127 / 20
