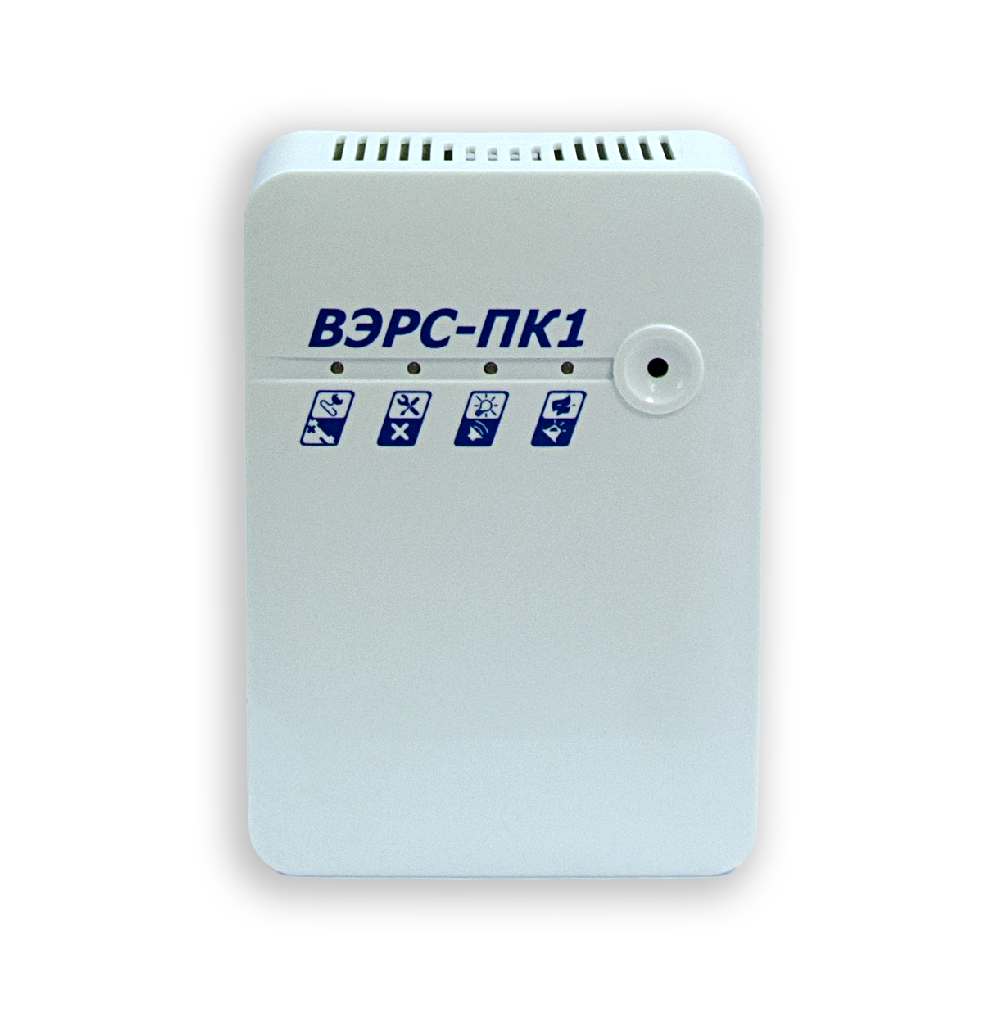

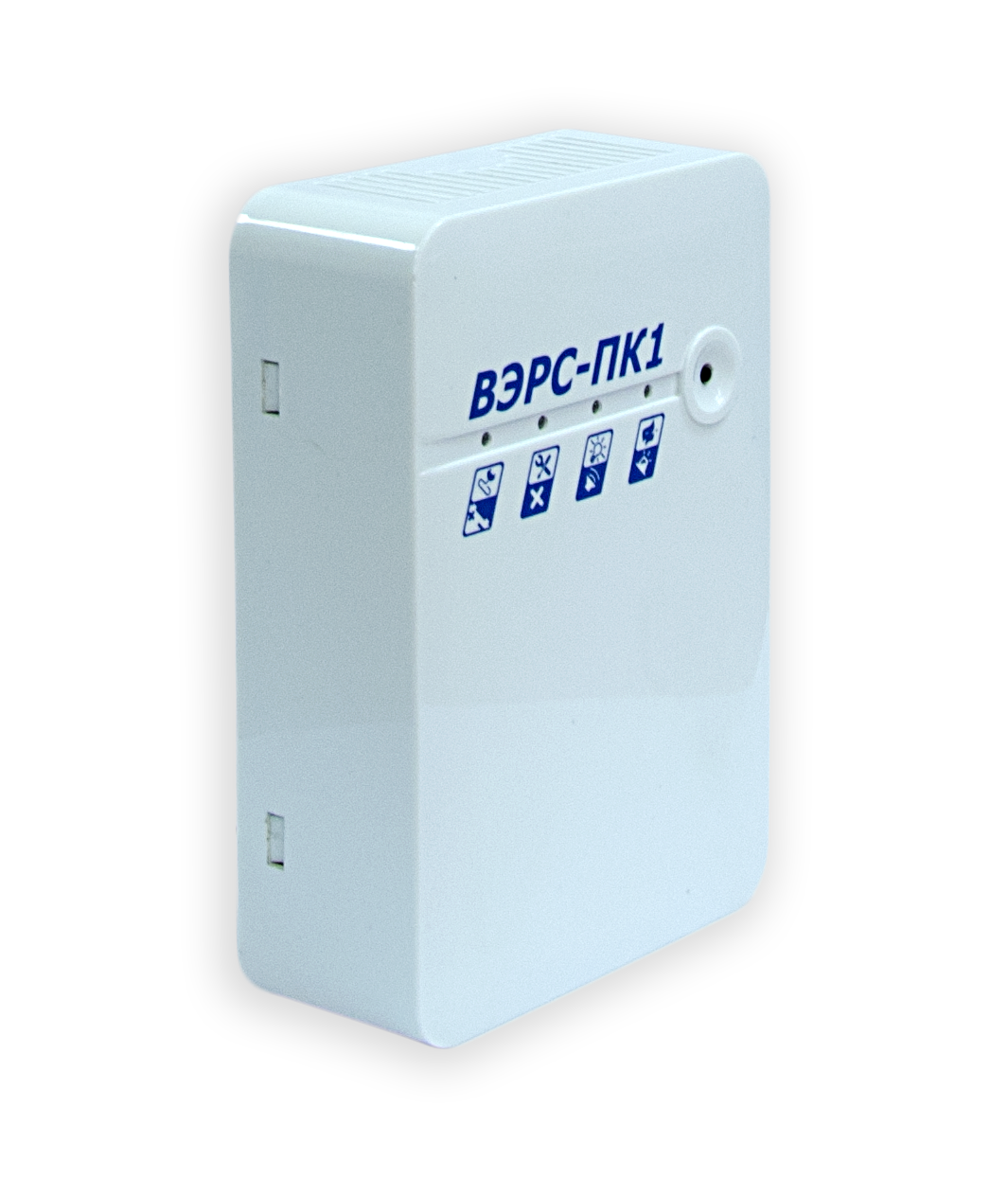

ВЭРС-ПК 1ТМ-01 версия 3.2
1 охранно-пожарный ШС, 2 реле: ПЦН ''Пожар/Охрана’’ и ПЦН “Неисправность”. выходы на оповещатели, пластмассовый корпус. В комплекте 2 ключа ТМ и считыватель ТМ
Производитель: ВЭРС
- Код:
- 00030970
- Базовая единица
- шт
3 491 руб.
Назначение
- Контроль шлейфа сигнализации (ШС) с подключенными к нему охранными или пожарными извещателями со световой индикацией его состояния;
- Выдача извещений: “ПОЖАР/ТРЕВОГА”, “НЕИСПРАВНОСТЬ” с помощью реле ПЦН;
- Управление звуковым и световым оповещателями.
Основные характеристики
- Соответствие ГОСТ Р 53325-2012;
- Преимущественная регистрация и передача на ПЦН извещения о тревоге или пожаре по отношению к другим сигналам;
- Возможность включения в один ШС активных ДИП и пассивных ПИ;
- Резервированный встроенный источник питания, автоматический переход на питание от аккумулятора (аккумуляторная батарея 1,2 А*ч) при пропадании напряжения сети 220В с включением соответствующей индикации и без выдачи ложных извещений во внешние цепи, а при наличии напряжения сети - обеспечение его заряда;
- Сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.
Возможности и особенности
- Малые габаритные размеры;
- Возможность подключения внешнего РИП;
- Программирование задержки включения звукового оповещателя (от 0 до 60 сек.);
- Программиирование времени взятия охранных ШС (от 0 до 120 сек);
- Взятие охранного ШС по тактике «с открытой дверью»;
- Программирование задержки восстановления ДИП, питающегося от пожарного ШС;
- Возможность автовозврата в режим охраны из режима тревоги, для охранного ШС;
- Управление ключами Touch Memory (в исполнении "ВЭРС-ПК1ТМ-01" считыватель и ключи в комплекте);
- Контроль целостности цепи подключения считывателя ТМ.
Технические характеристики
| Количество ШС, подключаемых к прибору, шт |
1 |
|
Питание прибора: от сети переменного тока частотой (50±1) Гц: от аккумулятора: |
220+10%-40% 12±15% |
| Максимальная мощность, потребляемая прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме и режиме «ПОЖАР/ТРЕВОГА» от сети переменного тока, ВА, не более |
5 |
| Средний ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме пожарного ШС от внутреннего резервного аккумулятора, А, не более |
0,05 |
| Напряжение, выдаваемое прибором на внешнюю нагрузку, В |
12±2 |
|
Максимальный ток нагрузки выходов (электронных ключей) для подключения выносных оповещателей (рабочее напряжение 12В), А, не более: звуковых оповещателей (при наличии встроенного аккумулятора) ключ светового оповещателя |
0,7 0,3 |
|
Время разряда аккумулятора (заряженного до напряжения 13,8В) до напряжения 10В при пропадании сети, ч, не менее: в дежурном режиме пожарного ШС, без внешней нагрузки при полной нагрузке |
24 5 |
| Напряжение на аккумуляторе, при котором отключается прибор, В |
10...10,2 |
|
Напряжение на клеммах для подключения ШС, В: в дежурном режиме и токе нагрузки не более 3 мА при разомкнутом состоянии ШС |
18,5...19 21...26 |
|
Сопротивление утечки между проводами ШС, кОм, не менее: для охранного ШС для пожарного ШС |
20 50 |
| Сопротивление выносного резистора (установлены в монтажном блоке), кОм |
7,5±5 % |
| Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более |
220 |
| Время реакции на нарушение шлейфа, не более, мс |
50, 300, 3000 |
| Длительность звучания выносного звукового оповещателя в режиме «/ТРЕВОГА», мин |
5 |
| Число электронных ключей (proxi-карт), записываемых в память прибора, не более, шт |
254 |
| Параметры переключаемой группы контактов реле для передачи сигналов на ПЦН |
=24В;2А~120В;2А |
|
Условия эксплуатации: диапазон рабочих температур, °С относительная влажность при температуре окружающего воздуха 25°С |
-30...+50 до 98 % |
| Конструкция прибора не предусматривает его использование в условиях агрессивных сред, токопроводящей пыли, а также во взрывоопасных помещениях. | |
| Габаритные размеры прибора, мм, не более |
116х164х49 |
| Масса прибора без аккумулятора, кг, не более | 0,34 |
