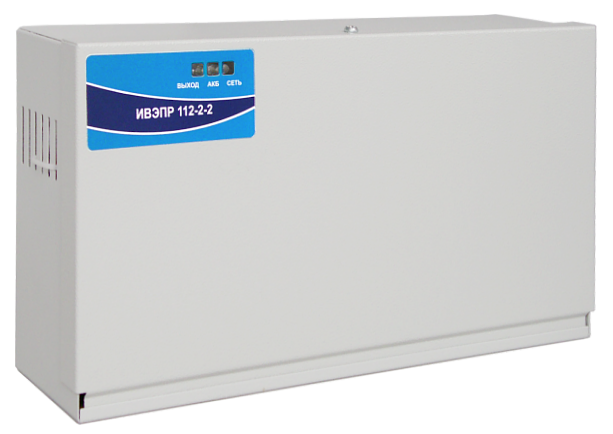

ИВЭПР 112-2-2 исп.ВО-К2
Источник вторичного электропитания резервированный, 12В, до 2А (до 4А кратковрем.), под АКБ 2х12В/12Ач, IP20, tраб.-25…+50°С, 324х111х182 мм, метал.корпус
Производитель: Рубеж
- Код:
- 00032678
- Артикул
- Rbz-120901
- Базовая единица
- шт
Импульсный источник предназначен для стабильного бесперебойного питания средств охранной и пожарной сигнализации номинальным постоянным напряжением 12 В и выходным током до 2 А.
| Код корпуса | Количество и максимальная ёмкость АКБ | Размеры корпуса, мм | Масса без АКБ, не более | Выходы «неисправность» |
|---|---|---|---|---|
| К2 | 2 х 12 А*ч | 324х111х182 | 2,3 |
3 шт «открытый коллектор», 1 шт «сухой контакт» |
Исполнение ВО означает, что данный источник включён в Список технических средств безопасности и рекомендован для применения в подразделениях вневедомственной охраны войск национальной гвардии РФ.
Особенностью является раздельная дистанционная сигнализация в виде четырех электромагнитных реле: наличия напряжения сети 230 В, наличия исправной АКБ, предварительного разряда АКБ (на 85%), вскрытия корпуса.
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.
Диапазон сетевого напряжения от 140 до 265 В.
Температурный диапазон от -25ºС до +50 ºС.
ИВЭПР 112-2-2 ВО обеспечивает:
- автоматический ускоренный заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ
- защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения.
- электронную защиту источника от короткого замыкания и перегрузок по току
- термозащиту, обеспечивающую отключение нагрузки при перегреве элементов ИВЭПР
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.
ИВЭПР 112-2-2 ВО соответствует требованиям ГОСТ Р 53325-2012, имеет сертификат соответствия требованиям Технического регламента о пожарной безопасности и может использоваться для питания систем пожарной сигнализации и автоматики.
Выход источника гальванически изолирован от корпуса. Корпус и крышка имеют винт защитного заземления. Отверстия в корпусе для вывода проводов оснащены изоляционными кольцами.
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Технические характеристики
| Технические характеристики | |
|---|---|
| Входное напряжение сети | 140…265 В |
| Номинальный ток нагрузки | 0…2,0 А |
| Максимальный кратковременный ток нагрузки | до 4 А в течение не более 3 сек |
| Выходное постоянное напряжение | |
| – при работе от сети | 13,3…13,8 В |
| – при работе от АКБ | 10,8… 13,5 В |
| Пульсации выходного напряжения при работе от сети (от пика до пика) | не более 100 мВ |
| Напряжение отключения АКБ при защите от глубокого разряда | 10,4 В ± 0,3 В |
| Порог включения индикации «Предварительный разряд АКБ» | 10,9...11,3 В |
| Собственное потребление источника от АКБ в резервном режиме | не более 40 мА |
| Потребление источника в режиме защиты АКБ от глубокого разряда | не более 6 мА |
| Максимальный ток заряда АКБ | не более 1,2 А |
| Максимальная мощность, потребляемая от сети переменного тока при полной нагрузке и максимальном токе заряда АКБ не более 70 Вт | не более 70 Вт |
| Диапазон рабочих температур | от -25 ºС до +50 ºС |
| Степень защиты оболочки по ГОСТ 14254-96 | IP20 |
| Время технической готовности источника к работе после включения напряжения питания | не более 10 с |
| Наработка на отказ | не менее 40 000 ч. |
| Средний срок службы | не менее 10 лет |
