Кабель для промышленного интерфейса
Огнестойкий безгалогенный кабель парной скрутки 2х2х0,97 для интерфейса RS-485 (ModBus, CANbus) в комбинированной изоляции (резиновый и полиолефиновый слои, для внутренней и внешней прокладки

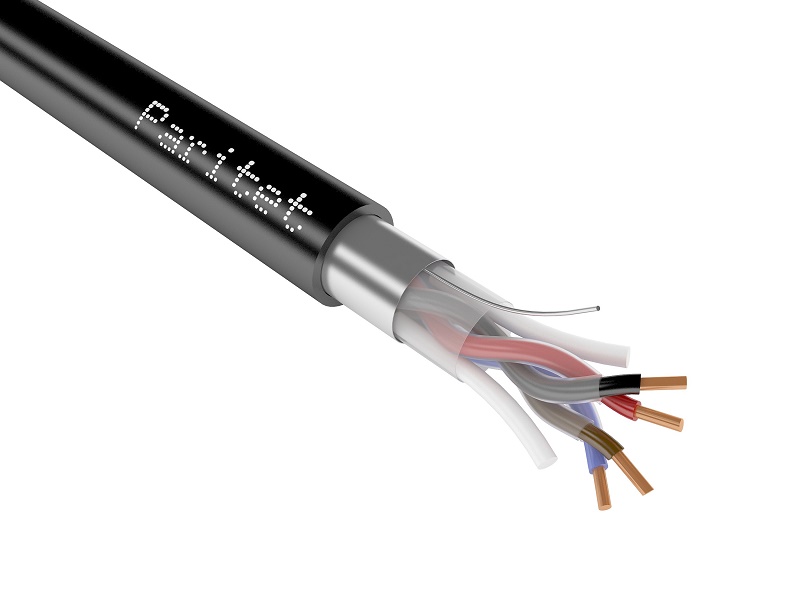

КИС-РПнг(А)-FRHF 2х2х0,97

Огнестойкий безгалогенный кабель парной скрутки 2х2х0,97 для интерфейса RS-485 (ModBus, CANbus) в комбинированной изоляции (резиновый и полиолефиновый слои, для внутренней и внешней прокладки

Производитель: Паритет

Код:
00032978
Артикул
102224
Базовая единица
м
262.71 руб.

Огнестойкий кабель парной скрутки КИС-РПнг(А)-FRHF 2х2х0,80 для интерфейса RS-485 (ModBus, CANbus) имеет 2 пары жил диаметром 0,8 мм в комбинированной изоляции (резиновый и полиолефиновый слои). Круглое сечение для герметичного ввода. Предназначен для групповой внутренней и внешней стационарная прокладки, в т.ч. в составе огнестойкой кабельной линии (ОКЛ).

НАЗНАЧЕНИЕ:

Для систем безопасности, противопожарной защиты, управления, автоматизации и других систем, сохраняющих работоспособность в течение 180 минут. Для систем распределенного сбора данных, применяющих стандарты RS-485 по ГОСТ Р ИСО 8482-93, EIA RS-485, Profibus. Для групповой прокладки в высотных зданиях (более 25 этажей или 75 метров) и помещениях с компьютерной техникой, в т.ч. в составе огнестойкой кабельной линии (ОКЛ).

Напряжение: до 300 В переменного тока частотой до 20 МГц. Стоек к кратковременному воздействию минеральных масел.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - комбинированная (кремнийорганический и полиолефиновый слои)
  • Сердечник - парная скрутка
  • Экран – алюмополимерная лента
  • Контактная жила – медная лужёная однопроволочная
  • Оболочка - термопластичная безгалогенная композиция

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 4
  • Диаметр жилы, мм -  0.97
  • Число и диаметр проволок - 1х0.97
  • Сечение жилы, мм2 - 0.75
  • Диаметр по изоляции, мм - 3.2
  • Диаметр кабеля, мм - 14,6
  • Масса 1 км кабеля, кг - 215.5
  • Объем горючей массы, л/км - 115.7
  • Объем 1 км кабеля, м3 - 0.528

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.1.1.2.1
  • Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.
  • Кабели не распространяют горение при групповой прокладке.
  • Пониженное дымо- и газовыделение при горении и тлении.
  • Пониженная токсичность продуктов горения/тления – более 40 г/м3.
  • Низкая коррозионная активность.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 1-4.
  • Минимальная рабочая температура – -60°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Кабели стойки к воздействию солнечного излучения, инея, росы
  • Срок службы кабеля – 30 лет

Технические характеристики

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил

Параметр 0,97 мм
Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом 24.50
Электрическа ёмкость пары на длине 1 км, при частоте 0,8-1 кГц, нФ, не более 55
Волновое сопротивление, Ом 120

Коэффициент затухания (Attenuation), дБ/100м, не более

Частота 0,97 мм
1 МГц 1.18
1,5 МГЦ 1.40
2 МГЦ 1.61
3 МГЦ 1.92
6 МГЦ 2.65
10 МГЦ 3.42
20 МГЦ 5

Переходное затухание на ближнем конце (NEXT) между двумя любыми парами в зависимости от частоты

Параметр 1 МГЦ 1,5 МГЦ 2 МГЦ 3 МГЦ 6 МГЦ 10 МГЦ 20 МГЦ
Переходное затухание NEXT, дБ/100м, не менее 65.30 62.66 60.78 58.14 53.63 50.30 45.78
  • Относительная скорость распространения сигнала любой пары не менее 55% в диапазоне частот 1-20 МГц
  • Электрическое сопротивление изоляции постоянному токуна длине 1 км не менее 500 МОм
  • Омическая асимметрия жил в парах на длине 1 км не более 3%
  • Все значения приведены с пересчетом на температуру 20°С
