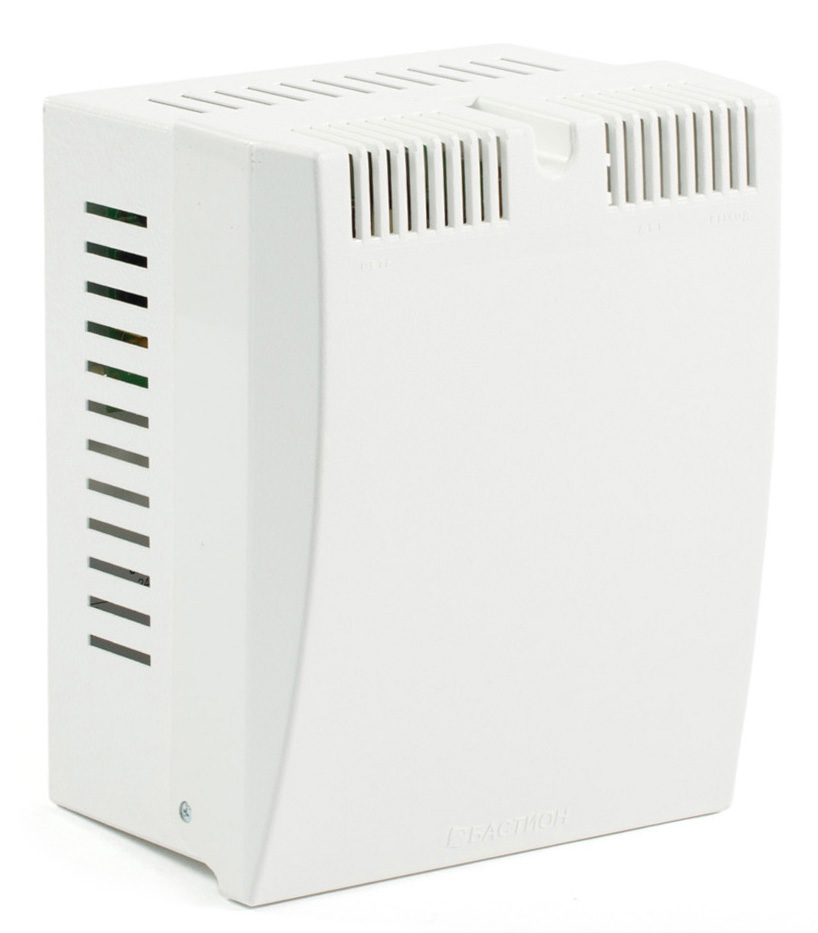

ББП РАПАН-24/1,5

Источник бесперебойного питания 24В, 1,5А,  металлопластиковый  корпус под 2 АКБ 4,5Ач, защита АКБ, защита выхода от КЗ и перегрузки

Производитель: БАСТИОН

Код:
00033165
Артикул
364
Базовая единица
шт
4 770 руб.

Источник вторичного электропитания резервированный РАПАН-24/1,5 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока.

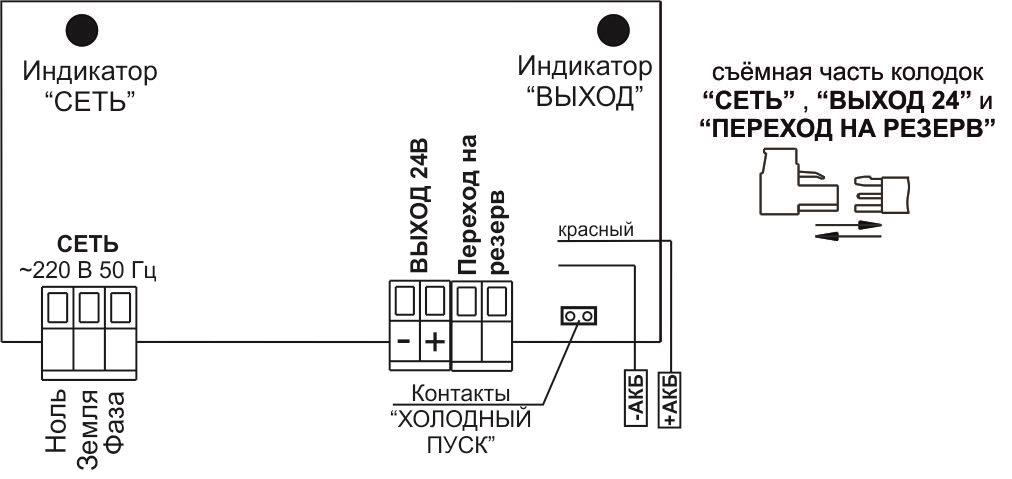

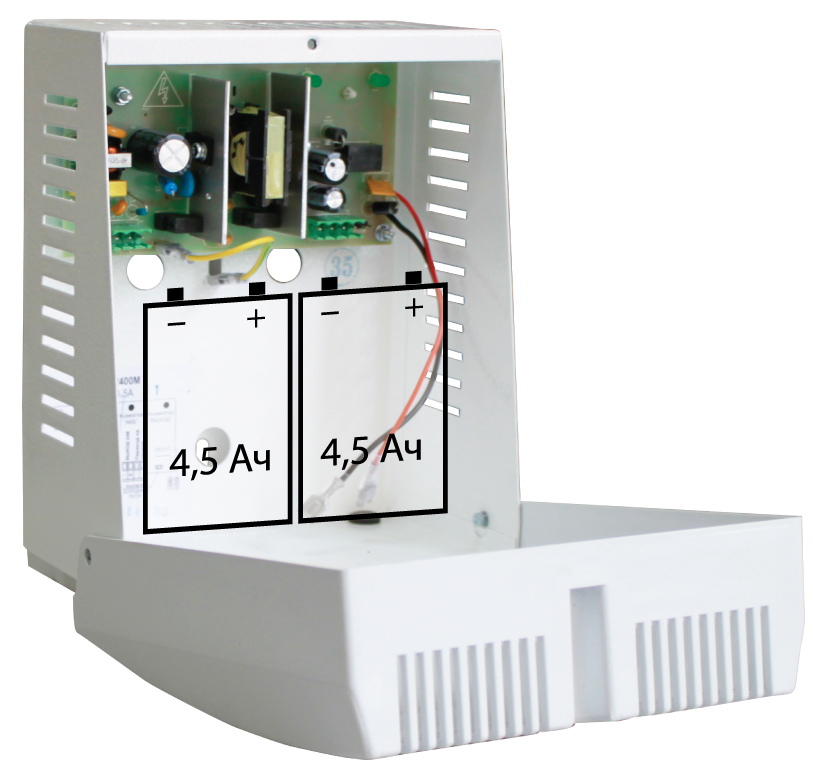

РАПАН-24/1,5 представляет собой стабилизированный источник питания, размещённый в корпусе со съёмной крышкой. При открытой крышке осуществляется доступ к печатной плате. На плате расположены выходная колодка, сетевая колодка, клеммы для подключения АКБ и колодка ПЕРЕХОД НА РЕЗЕРВ. Также на печатной плате расположены индикаторы СЕТЬ и ВЫХОД, свидетельствующие о состоянии работы изделия. В нижней части корпуса изделия размещается АКБ. Нагрузка подключается к клеммам ВЫХОД. Подключение нагрузки следует производить в соответствии с полярностью.

Особенности РАПАН-24/1,5

  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети, режим «Основной»;
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «РЕЗЕРВ»;
  • резервное питание нагрузки постоянным напряжением;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания;
  • защита нагрузки от аварии изделия;
  • выдача информационного сообщения “Переход на резерв”, посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются;
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

Технические характеристики РАПАН-24/1,5

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 175…245
Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 27,0…27,8
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 20,0…27,8
Номинальный ток нагрузки, А 1
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А 1,5
ВНИМАНИЕ! Длительное потребление тока более 1,5 А недопустимо
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А 1,5
Ток заряда АКБ, А, не более 0,65
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 21,0…22,0
ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. Изделие отключит нагрузку автоматически. Работа изделия возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ (функция «холодный пуск»)
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5,0
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, Ач 4,5
Количество АКБ, шт. 2
Характеристики релейного выхода  напряжение, В, не более 60
ток, мА, не более 50
Сечение провода, зажимаемого в клеммах колодок, мм2, не более 1,5
Габаритные размеры ШхГхВ, не более, мм без упаковки 170х210х136
в упаковке 175х215х140
Масса, НЕТТО (БРУТТО), кг, не более 1,1 (1,2)
Диапазон рабочих температур, °С -10…+40
Относительная влажность воздуха при 25 °С, %, не более 90
Степень защиты оболочкой по ГОСТ 14254-96 IP20
