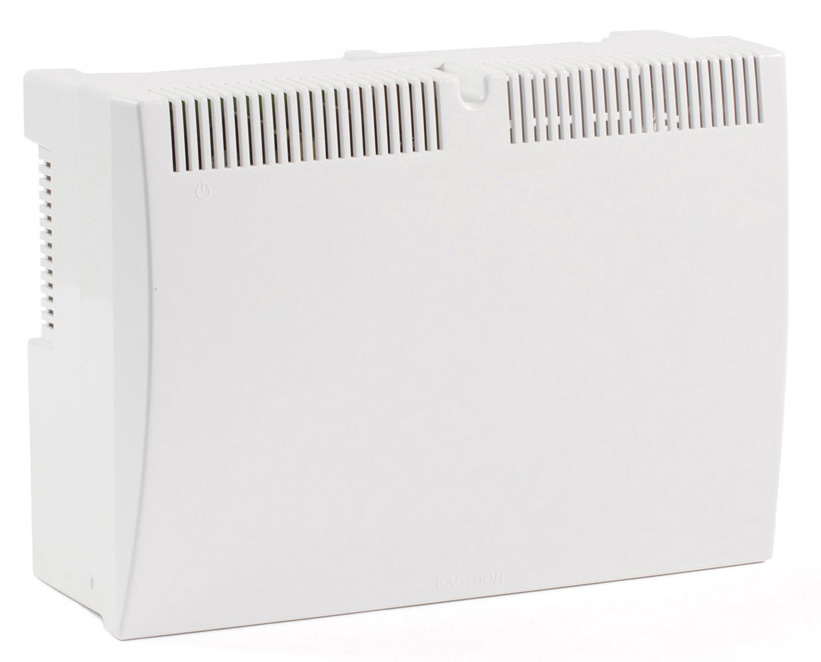

ББП РАПАН-24/3
Блоки бесперебойного питания

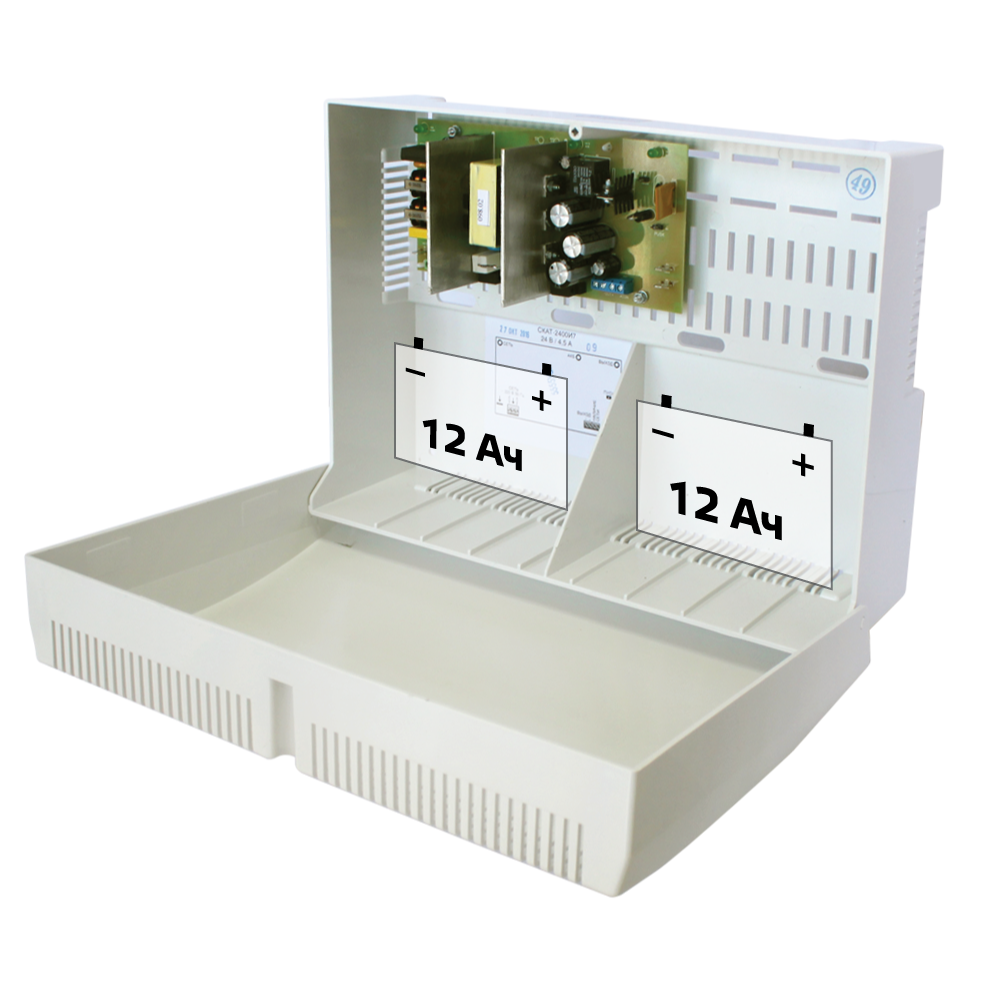

Источник бесперебойного питания 24В, 3А,  пластиковый  корпус под 2 АКБ 12Ач, защита АКБ, защита выхода от КЗ и перегрузки
Источник бесперебойного питания 24В, 3А,  пластиковый  корпус под 2 АКБ 12Ач, защита АКБ, защита выхода от КЗ и перегрузки
Источник бесперебойного питания 24В, 3А,  пластиковый  корпус под 2 АКБ 12Ач, защита АКБ, защита выхода от КЗ и перегрузки
Источник бесперебойного питания 24В, 3А,  пластиковый  корпус под 2 АКБ 12Ач, защита АКБ, защита выхода от КЗ и перегрузки

ББП РАПАН-24/3

Источник бесперебойного питания 24В, 3А,  пластиковый  корпус под 2 АКБ 12Ач, защита АКБ, защита выхода от КЗ и перегрузки

Производитель: БАСТИОН

Код:
00033166
Артикул
365
Базовая единица
шт
7 070 руб.

Источник вторичного электропитания резервированный РАПАН-24/3 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 3 А, а также резервного электропитания устройств с токами потребления до 3,5 А.

РАПАН-24/3 служит для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Изделие рассчитано на круглосуточный режим работы и предназначено для эксплуатации в закрытых помещениях.

Особенности РАПАН-24/3

  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети, режим «Основной»;
  • резервное питание нагрузки постоянным напряжением (режим «РЕЗЕРВ»);
  • автоматический переход на резервное питание от АКБ при отключении электрической сети;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
  • защита нагрузки от аварии изделия;
  • выдача информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле;
  • режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

Технические характеристики РАПАН-24/3

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 175…245
Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В 20…28*
Номинальный ток нагрузки, А 0…2,5
Ток заряда АКБ стабилизированный, А 0,45…0,65
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при
заряженной АКБ, кратковременно (5 сек.), А 		3,5
ВНИМАНИЕ! Длительное потребление тока более 3 А недопустимо
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21…22
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 40
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, Ач 7-12
Количество АКБ, шт. 2
Характеристики релейного выхода  напряжение, В, не более 60
ток, мА, не более 50
Сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «НАЛИЧИЕ СЕТИ» 1,5
«СЕТЬ» 2,5
Габаритные размеры ШхГхВ, не более, мм без упаковки 333х240х134
в упаковке 350х247х140
Масса, НЕТТО (БРУТТО), кг, не более 1,0 (1,3)
Диапазон рабочих температур, °С -10…+40
Относительная влажность воздуха при 25 °С, %, не более 95
Степень защиты оболочкой по ГОСТ 14254-96 IP20
