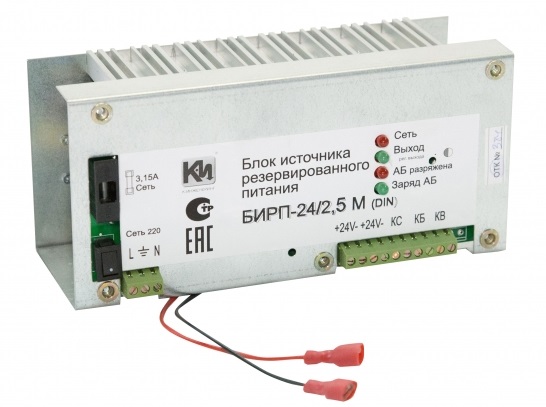

БИРП 24/2,5 М
Источник бесперебойного питания с креплением на DIN рейку 24 В; 2,5 А, кратковременно до 3,0 А; под 2 шт. АКБ 7,0 Ач
Производитель: К-Инженеринг
- Код:
- 00033234
- Базовая единица
- шт
Стабилизатор канала нагрузки БИРП-24/2,5М (DIN) обеспечивает выходную мощность до 60 Вт в сетевом диапазоне от 150 до 265В благодаря применению импульсного ШИМ преобразователя.
БИРП с расширенным комплексом защит обеспечивает стабильное выходное напряжение 24 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.
Также БИРП обеспечивает выдачу информационных диагностических сообщений с помощью световых индикаторов и имеет информационные выходы «Контроль Сети (КС)», «Контроль батареи (КБ)» и выходы «Контроль выхода (КВ)» для передачи информации во внешние цепи.
При отключении сетевого напряжения БИРП-24/2,5М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 14Ач и номинальной выходной мощности продолжительность автономной работы составляет 2 часа.
Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения.
Информативность
- Визуальная индикация:
- о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть»
- о наличии выходного напряжения – индикатор зеленого цвета «Выход»
- о разряде аккумуляторной батареи — индикатор красного цвета «АБ разряжена»
- о заряде аккумуляторной батареи — индикатор зеленого цвета «Заряд АБ»
- Передача информации во внешние цепи:
- о наличии напряжения основного источника электропитания — выход «контроль сети (КС)»
- о наличии напряжения на выходе источника электропитания — выход «контроль выхода (КВ)»
- о наличии резервного источника электропитания — выход «контроль батареи (КБ)»
Технические характеристики
| Напряжение на выходе канала нагрузки, В (при работе от основного источника) | 24,0+/-2% |
| Напряжение на выходе канала на-грузки, В (при работе от резервного источника) | 20,0-27,0 |
| Номинальный ток нагрузки, А | 2,5 |
| Максимальный кратковременный ток нагрузки, А (180 сек) | 3.0 |
| Пульсация выходного напряжения, мВ | 60 |
| Основной источник электропитания | Сеть переменного тока 220В (50±1)Гц |
| Диапазон допустимых отклонений напряжения основного источника, В | 150-265 |
| Потребляемый от сети ток при номинальных выходных параметрах, мА, не более | 450 |
| Резервный источник электропитания | Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1 |
| Рекомендуемая емкость подключаемой АБ, Ач | 7 (7+7 последовательно) |
| Время работы в резерве при номинальной нагрузке, ч | 2-2,5 |
| Напряжение на выходе канала заряда АБ, В | 27-27,6 |
| Время полного восстановления ресурса АБ, ч | 22 (при 2 АКБ 7 Ач) |
| Напряжение защитного отключения АБ, В | 20,0-21,3 |
| Максимальное сечение подключаемых проводов, мм2 | 2,5 |
| Параметры выходов «КС», «КВ», «КБ» | «оптореле», 60В, 100мА макс |
| Степень жесткости испытаний по ЭМС | 2 |
| Класс электробезопасности | Класс I |
| Тип монтажа | На DIN рейку 35мм |
| Степень защиты | IP 10 |
| Габариты, мм | 190х90х80 |
| Масса , кг, не более | 1,0 |
