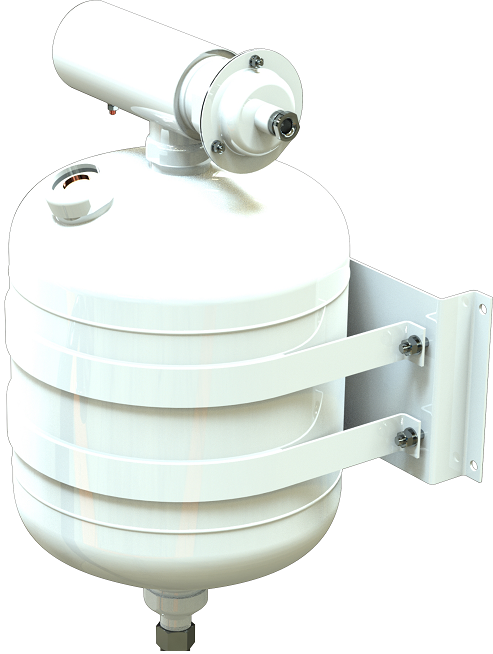

МУПТВ-30-ГЗ-ВД(tºC = -50) с 6-ю форсунками «ТРВ-Тунгус-S»
МУПТВ, от -50 до +50ºС, предназначенный для пожаротушения по площади насадками-распылителями «ТРВ-Тунгус-S»
Производитель: Тунгус
- Код:
- 00033375
- Базовая единица
- шт
МУПТВ-30-ГЗ-ВД(tºC = -50) ТУ 28.99.39-027-54572789-2021 – модуль пожаротушения тонкораспыленной водой, предназначенный для пожаротушения по площади насадками-распылителями «ТРВ-Тунгус-S» через переходник для направленной подачи ОТВ в температурном диапазоне эксплуатации от минус 50ºС до плюс 50ºС;
Модули пожаротушения тонкораспыленной водой МУПТВ-30-ГЗ-ВД (tºC = +5;-10;-30;-50), предназначены для локализации и тушения пожаров классов А, В и электрооборудования, находящегося под напряжением до 1000 В.
МУПТВ не предназначены для тушения пожаров:
- веществ, реагирующих с водой (щелочные и щелочноземельные металлы);
- веществ, горение которых может происходить без доступа воздуха.
Эксплуатация МУПТВ допускается при относительной влажности не более 95% при температуре 25°С.
МУПТВ предназначен как для тушения локальных очагов пожара, так и для пожаротушения всего помещения по площади.
МУПТВ является исполнительным элементом в автоматических и автономных установках пожаротушения.
МУПТВ является изделием многоразового использования.
Вытеснение жидкого огнетушащего вещества (ОТВ) производится газом, вырабатываемым газогенерирующим элементом - источником холодного газа (ИХГ) ИХГ-30(М)-01 СИАВ 066614.025.000 ТУ.
Технические характеристики
| Наименование показателя | Значение |
|---|---|
| Вместимость корпуса, л | 33,0+0,8 |
|
Габаритные размеры, мм, не более: а) МУПТВ: - диаметр; - длина; б) МУПТВ в кронштейне настенного крепления: - длина; - ширина; - высота; в) МУПТВ в стапеле напольного крепления: - длина; - ширина; - высота |
340 675 675 462 387 788 440 368 |
|
Масса, кг, не более: - МУПТВ без ОТВ; - кронштейна настенного крепления с двумя хомутами; - стапеля напольного крепления с двумя хомутами |
16,0 4,7 16,0 |
| Объем, дм3 (масса, кг) ОТВ | 30,0+0,5 (36,2+0,6) |
| Масса МУПТВ полная, кг, не более | 52,2 |
|
Инерционность МУПТВ (время с момента подачи пусковогоимпульса на элемент электропусковой модуля до момента начала выхода ОТВ из выпускного отверстия насадка - распылителя), с, не более |
4 |
|
Время выпуска ОТВ, с, не более: - из 6-ти насадков-распылителей «ТРВ-Тунгус-S»; через переходник для направленной подачи ОТВ |
10 |
| Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-S», кг/с,не менее | 0,6 |
| Максимальное рабочее давление, МПа | 3,5 |
| Давление срабатывания предохранительного клапана | 4,0…5,25 |
|
Защищаемая площадь, м2, при тушении очагов пожара классов А и В насадками-распылителями «ТРВ-Тунгус-S» заданного количества с высоты (3+1-0,5 ) м: |
|
|
четырьмя насадками-распылителями; пятью насадками-распылителями; шестью насадками-распылителями |
18,0 22,5 27,0 |
| Максимальная длина трубной разводки, м | 16 |
| Максимальное число поворотов направляющего трубопровода под углом 90º, шт. | 8 |
| Ресурс срабатываний, раз, не менее | 5 |
