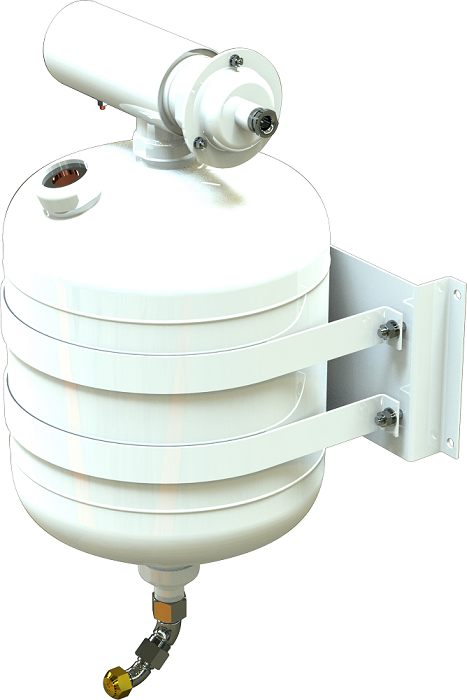

МУПТВ-30-ГЗ-ВД(tºC = -50) с форсункой «ТРВ-Тунгус-Df»
МУПТВ, от -50 до +50ºС, предназначенный для пожаротушения по площади насадком-распылителем «ТРВТунгус-Df»
Производитель: Тунгус
- Код:
- 00033376
- Базовая единица
- шт
МУПТВ-30-ГЗ-ВД(tºC = -50) ТУ 28.99.39-027-54572789-2021 – модуль пожаротушения тонкораспыленной водой, предназначенный для пожаротушения по площади насадкомраспылителем «ТРВ-Тунгус-Df» через переходник для направленной подачи ОТВ в температурном диапазоне эксплуатации от минус 50ºС до плюс 50ºС;
Модули пожаротушения тонкораспыленной водой МУПТВ-30-ГЗ-ВД (tºC = +5;-10;-30;-50), предназначены для локализации и тушения пожаров классов А, В и электрооборудования, находящегося под напряжением до 1000 В.
МУПТВ не предназначены для тушения пожаров:
- веществ, реагирующих с водой (щелочные и щелочноземельные металлы);
- веществ, горение которых может происходить без доступа воздуха.
Эксплуатация МУПТВ допускается при относительной влажности не более 95% при температуре 25°С.
МУПТВ предназначен как для тушения локальных очагов пожара, так и для пожаротушения всего помещения по площади.
МУПТВ является исполнительным элементом в автоматических и автономных установках пожаротушения.
МУПТВ является изделием многоразового использования.
Вытеснение жидкого огнетушащего вещества (ОТВ) производится газом, вырабатываемым газогенерирующим элементом - источником холодного газа (ИХГ) ИХГ-30(М)-01 СИАВ 066614.025.000 ТУ.
Технические характеристики
Наименование показателя | Значение |
---|---|
Вместимость корпуса, л | 33,0+0,8 |
Габаритные размеры, мм, не более: а) МУПТВ: - диаметр; - длина; б) МУПТВ в кронштейне настенного крепления: - длина; - ширина; - высота; в) МУПТВ в стапеле напольного крепления: - длина; - ширина; - высота |
340 675 675 462 387 788 440 368 |
Масса, кг, не более: - МУПТВ без ОТВ; - кронштейна настенного крепления с двумя хомутами; - стапеля напольного крепления с двумя хомутами |
16,0 4,7 16,0 |
Объем, дм3 (масса, кг) ОТВ | 30,0+0,5 (36,2+0,6) |
Масса МУПТВ полная, кг, не более | 52,2 |
Инерционность МУПТВ (время с момента подачи пусковогоимпульса на элемент электропусковой модуля до момента начала выхода ОТВ из выпускного отверстия насадка - распылителя), с, не более |
4 |
Время выпуска ОТВ, с, не более: - из одного насадка-распылителя «ТРВ-Тунгус-Df» через переходник для направленной подачи ОТВ |
9 |
Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-Df» , кг/с, не менее |
3,6 |
Максимальное рабочее давление, МПа | 3,5 |
Давление срабатывания предохранительного клапана | 4,0…5,25 |
Защищаемая площадь одним насадком-распылителем «ТРВ-Тунгус-Df» через переходник для направленной подачи ОТВ |
горючей жидкости на площади 12,7 м2, представляющей круг диаметром 4 м. |
Максимальная длина трубной разводки, м | 16 |
Максимальное число поворотов направляющего трубопровода под углом 90º, шт. | 8 |
Ресурс срабатываний, раз, не менее | 5 |
