SKAT-V.24DC-18 исп. 5М
Источник бесперебойного питания 24 В, 18 А, уличное исполнение, класс защиты IP65, металлический корпус
Производитель: БАСТИОН
- Код:
- 00033384
- Артикул
- 851
- Базовая единица
- шт
73 590 руб.

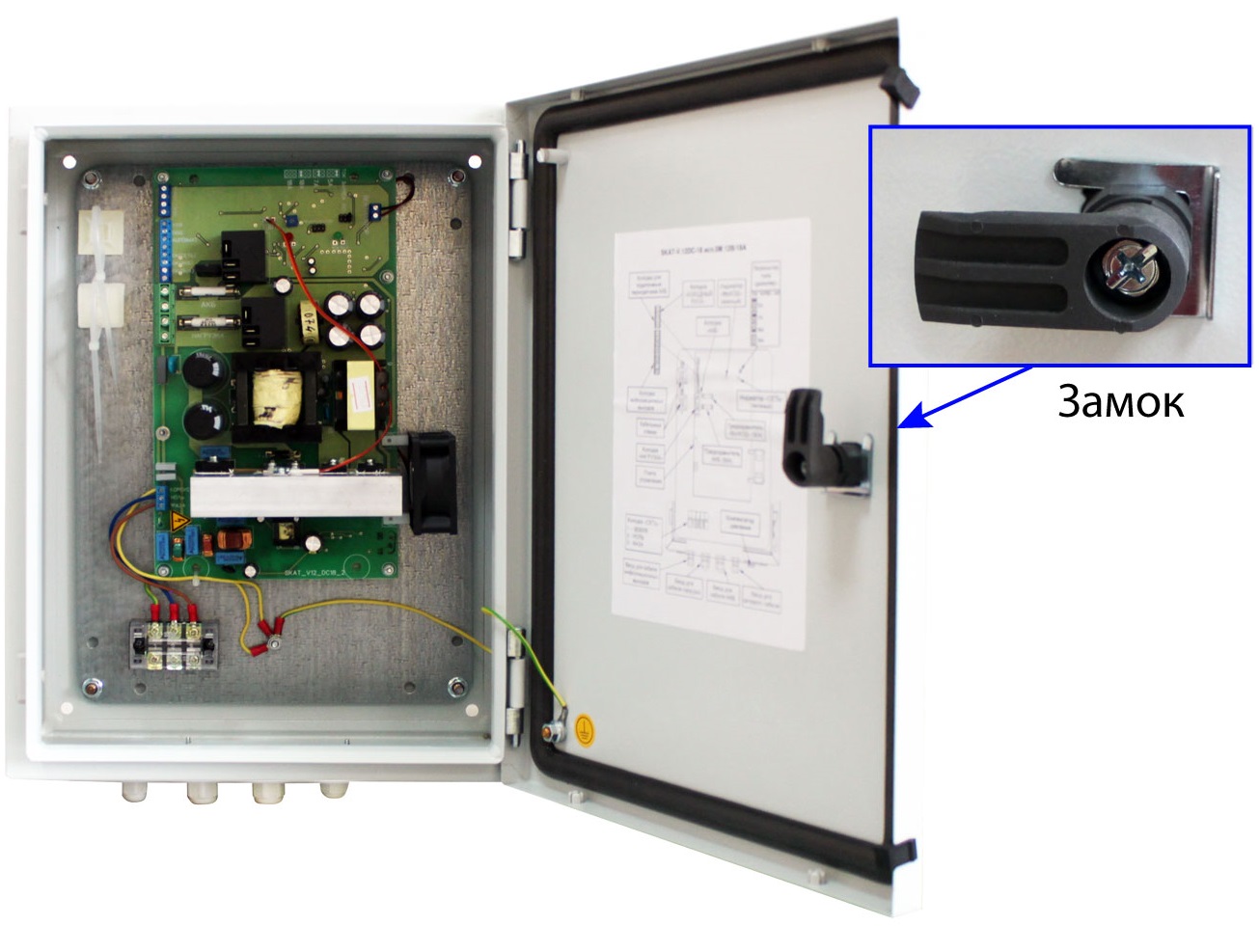

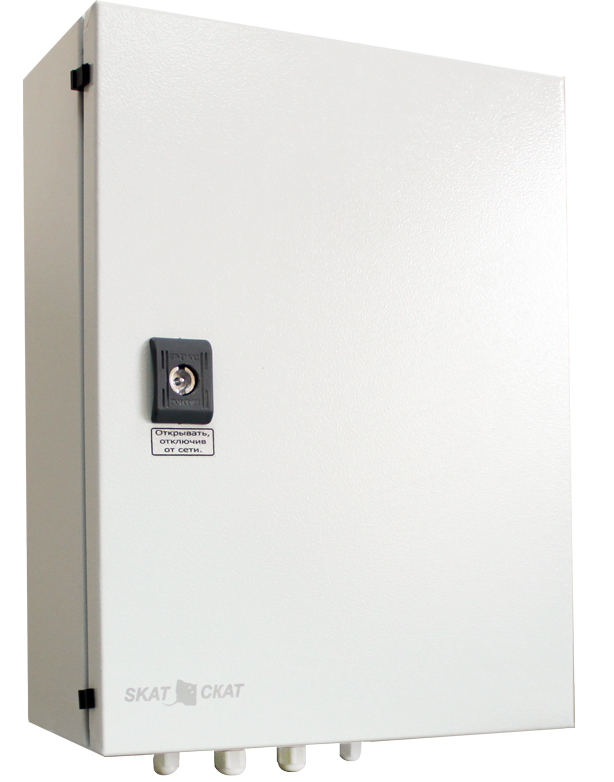

Уличный источник бесперебойного питания SKAT-V.24DC-18 исп.5М
Особенности SKAT-V.24DC-18 исп.5М
- электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ
- защита от аварийного повышения выходного напряжения путём автоматического отключения изделия;
- светодиодная индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;
- защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23 В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту — «ОК» для внешних устройств автоматики или цепей индикации;

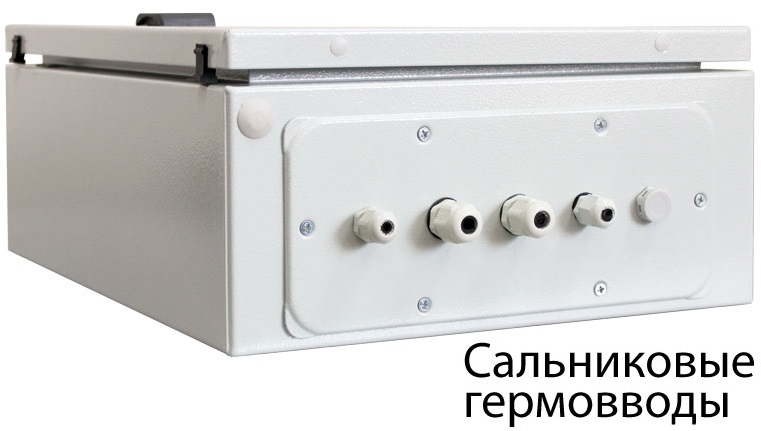

- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.
Технические характеристики SKAT-V.24DC-18 исп.5М
| Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В | 180…250 | |
| Выходное напряжение постоянного тока, В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C | 27,3 …27,7 |
| при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» | 21,0…27,5 | |
| Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В | 27,2…27,5 | |
| Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ °C | -38…-40 | |
| Ток нагрузки, A, не более | при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ | 18 |
| от внешней АКБ, режим «РЕЗЕРВ» | 20 | |
|
Ограничение тока заряда АКБ (устанавливается перемычкой), A |
9,7; 6,9; 3,8 | |
| Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более | 0,25 | |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 20,8…21,2 | |
| Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более | 5 | |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | 150 | |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 20 | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| Рекомендуемая ёмкость АКБ, Ач | 17—100 | |
| Количество АКБ, шт. | 2 | |
| Характеристики выходов в формате «открытый коллектор» | напряжение, не более, В | 60 |
| ток, не более, мА | 100 | |
| Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более | «ВЫХОД» и «АКБ | 4 |
| «СЕТЬ» и «Информационные выходы» | 1 | |
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 300х155х430 |
| в упаковке | 340х245х505 | |
| Масса, НЕТТО (БРУТТО), не более, кг | 8,3 (9,3) | |
| Диапазон рабочих температур, °С | -40…+50 | |
| Относительная влажность воздуха при 25 °С, %, не более | 100 | |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP65 | |
