Бокс резервного питания 2 х 26 А/ч или 2 х 40 А/ч

БР 12 2х40

Бокс резервного питания 2 х 26 А/ч или 2 х 40 А/ч

Производитель: Рубеж

Код:
00033456
Артикул
Rbz-045569
Базовая единица
шт
7 759 руб.
Наименование Исполнение корпуса Ёмкость АКБ Размеры корпуса, мм Масса без АКБ, не более
БР 12 2х40 К5 2 х 26 А*ч или 2 х 40 А*ч 346 х 210 х 255 4,0 кг

Боксы резервного электропитания серии БР 12 предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства ГК «Рубеж». БР 12 предназначен для подключения к источникам с номинальным выходным напряжением 12 В соответствующих исполнений (обозначенных «БР»). Выход бокса подключается к клеммам «+Р» и «-Р» в ИВЭПР, тем самым увеличивая общую ёмкость АКБ. Вход БР 12 подключается к сети ~230 В. При восстановлении сетевого напряжения бокс автоматически включает заряд установленных в нём аккумуляторных батарей.

Диапазон сетевого напряжения составляет 140 В - 265 В, такой запас позволяет гарантированно заряжать АКБ в удалённых районах и местах с некачественным электроснабжением. Боксы обеспечивают быстрый заряд установленных в них АКБ даже большой ёмкости.

Конструкция и принцип работы

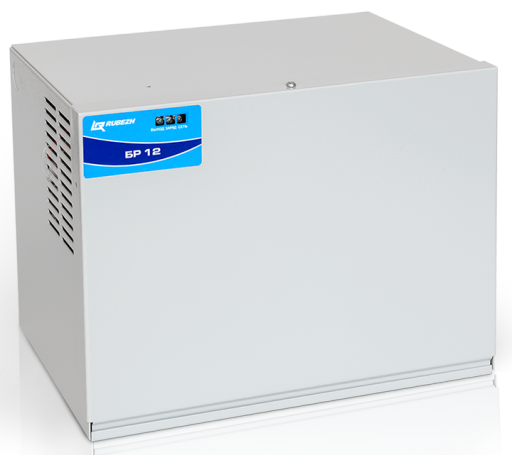

Бокс резервного электропитания БР 12 состоит из металлического корпуса, внутри которого расположена плата с радиоэлементами, обеспечивающая преобразование напряжения сети ~230 В 50 Гц в постоянное напряжение 13,65 В, и предусмотрено место для установки двух герметизированных свинцово-кислотных аккумуляторных батарей (АКБ). На переднюю панель корпуса выведены светодиодные индикаторы наличия сетевого напряжения (СЕТЬ), выходного напряжения (ВЫХОД) и заряда аккумуляторной батареи (ЗАРЯД). В боксах выпуска до мая 2015 г. вместо индикатора «ЗАРЯД» применялся индикатор «АКБ». Индикатор ЗАРЯД светится при протекании через АКБ зарядного тока не менее 0,25 А. При отсутствии АКБ или полностью заряженной АКБ индикатор не светится.

Схема обеспечивает защиту от неправильного подключения (переполюсовки) аккумулятора посредством предохранителя. Кроме этого обеспечивается защита бокса БР 12 при коротком замыкании клемм подключения аккумуляторных батарей.

В боксах следует всегда применять две АКБ с одинаковыми ёмкостями.

Технические характеристики

Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В 140…265
Мощность, потребляемая боксом от сети переменного тока, В*А, не более 40
Ток, потребляемый боксом от каждой АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более 0,5
Максимальный ток зарядки двух АКБ, А 2,2
Напряжение заряда АКБ, В 13,65 ± 0,25
Напряжение на клеммах «+Р» и «-Р» при подключенных АКБ и отключенной сети, В, не более 13,9
Диапазон рабочих температур, °С -25…+50
Наработка на отказ, не менее 40000 час
Средний срок службы, не менее 10 лет
