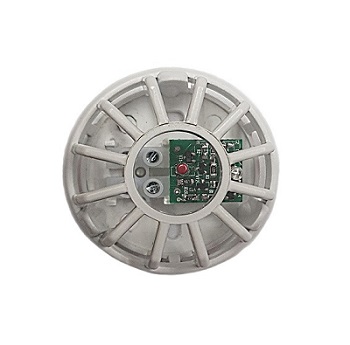

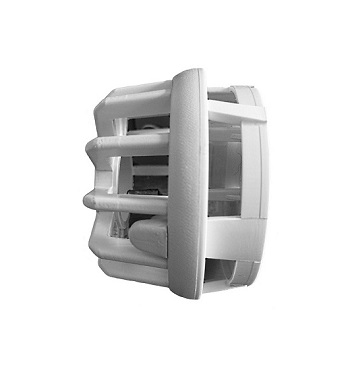

ИП-103-55-А3
Извещатель пожарный тепловой точечный максимальный, встроенная электронная плата индикации, IP20, температура срабатывания от 64°С до 76°С
Производитель: Магнито-Контакт
- Код:
- 00033842
- Базовая единица
- шт
Общие сведения
Извещатель пожарный тепловой максимальный ИП103-55, предназначенный для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.
| ВИД МОДИФИКАЦИИ | ОСОБЕННОСТЬ КОНСТРУКЦИИ | СТЕПЕНЬ ЗАЩИТЫ ПО ГОСТ 14254-2015 |
|---|---|---|
|
ИП103-55-А3 (температура срабатывания от 64°С до 76°С) |
- питание по двухпроводной электрической соединительной линии - наличие оптического индикатора (встроенная электронная плата индикации) |
IP20 |
Извещатель предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 10 до 30 вольт с величиной тока короткого замыкания не более 20 мА. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения, подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.
Дежурный режим извещателя индицируется одиночными миганиями красного светодиода, в режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета, а одиночные мигания красного светодиода прекращаются (п.4.2.5.1 гост 53325-2012).
Извещатель рассчитан на круглосуточную непрерывную работу. Извещатель относится к невосстанавливаемым, периодически обслуживаемым изделиям. Извещатель соответствует требованиям ГОСТ Р 53325-2012, НПБ 76-98, НПБ 85-2000.
Технические характеристики
| Напряжение питания | 9 - 30 В |
| Потребляемый ток в дежурном режиме | до 30 мкА (зависит от напряжения питания) |
| Ток потребления в режиме «Пожар»: 10±2 мА (при 9В питания), 20±2 мА (при 30В питания). | |
| Режим передачи сигнала «ПОЖАР» извещателя ИП103-55 сохраняется после снижения температуры окружающей среды. Возврат в дежурный режим осуществляется путем кратковременного отключения напряжения питания на время 2 с. | |
| Условия эксплуатации |
Температура окружающего воздуха: от –40°С до +60°С (для ИП 103-55-А3) Относительная влажность воздуха до 93% при температуре +40°С. |

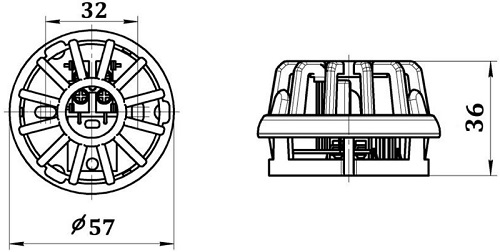

| Габаритные размеры извещателя | диаметр не более 58 мм; высота не более 37 мм |
| Масса извещателя | не более 0,1 кг |
Площадь контролируемая одним точечным тепловым пожарным извещателем, а также максимальное расстояние между извещателями или извещателем и стеной, необходимо определять по таблице:
| ВЫСОТА ЗАЩИЩАЕМОГО ПОМЕЩЕНИЯ, М | СРЕДНЯЯ ПЛОЩАДЬ КОНТРОЛИРУЕМАЯ ОДНИМ ИЗВЕЩАТЕЛЕМ, КВ. М | МАКСИМАЛЬНОЕ РАССТОЯНИЕ, М | |
|---|---|---|---|
| МЕЖДУ ИЗВЕЩАТЕЛЯМИ | ОТ ИЗВЕЩАТЕЛЯ ДО СТЕНЫ | ||
| До 3,5 | До 25 | 5,0 | 2,5 |
| Св. 3,5 до 6,0 | До 20 | 4,5 | 2,0 |
| Св. 6,0 до 9,0 | До 15 | 4,0 | 2,0 |
