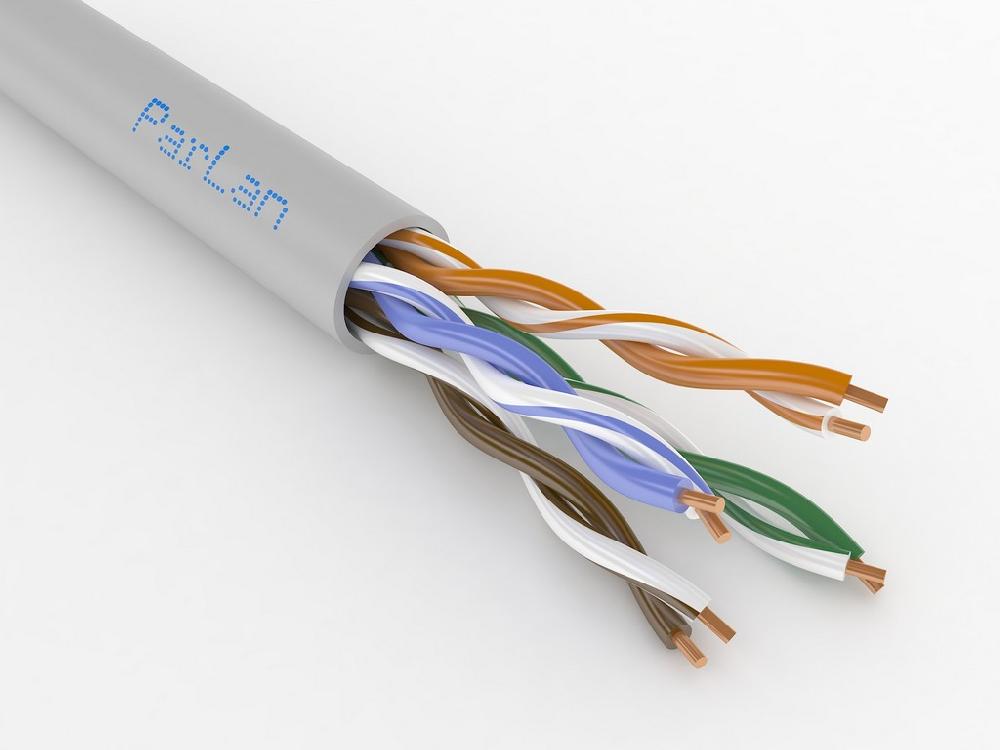

ParLan U/UTP Cat5e PVCLS нг(A)-FRLS 4х2х0,52
Витая пара UTP и FTP
Огнестойкий кабель для СОУЭ, СКС и IP-сетей. Предназначен для групповой внутренней прокладки, в т.ч. в составе ОКЛ., бухта 305 м,

ParLan U/UTP Cat5e PVCLS нг(A)-FRLS 4х2х0,52

Огнестойкий кабель для СОУЭ, СКС и IP-сетей. Предназначен для групповой внутренней прокладки, в т.ч. в составе ОКЛ., бухта 305 м,

Производитель: Паритет

Код:
00033909
Артикул
111273
Базовая единица
упа
42 962 руб.

Огнестойкий кабель парной скрутки ParLan U/UTP Cat5e PVCLSнг(А)-FRLS 4х2х0,52 для СОУЭ, СКС и IP-сетей имеет 4 пары жил диаметром 0,52 мм (24 AWG), категория 5e. Предназначен для групповой внутренней стационарной прокладки, в т.ч. в составе огнетстойкой кабельной линии (ОКЛ). Кабель стоек к воздействию относительной влажности воздуха до 98% при температуре до 35С

НАЗНАЧЕНИЕ:

Для систем цифровой связи, пожарных систем и СОУЭ, работающих по IP-протоколу и использующих Ethernet. Сохраняют работоспостобность в условиях пожара в течение 180 минут. Для передачи сигналов на частоте 100 МГц. Для групповой стационарной прокладки, в т.ч. в составе огнетстойкой кабельной линии (ОКЛ). Напряжение: до 145 В переменного тока частотой 50 Гц.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция -  комбинированная (кремнийорганический и полиолефиновый слои)
  • Сердечник - парная скрутка
  • Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 8
  • Диаметр жилы, мм -  0.52
  • Число и диаметр проволок - 1х0,52
  • Сечение жилы, мм2 - 0.2
  • Диаметр по изоляции, мм - 1.19
  • Диаметр кабеля, мм - 6.6
  • Масса 1 км кабеля, кг - 49
  • Объем горючей массы, л/км - 19.837
  • Объем 1 км кабеля, м3 - 0.125
  • Бухтовка, м - 305

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.1.2.2.2
  • Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.
  • Кабели не распространяют горение при групповой прокладке.
  • Пониженное дымо- и газовыделение при горении и тлении кабеля.
  • Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 25

Технические характеристики

Передаточные характеристики

Параметр 1 МГц 4 МГц 10 МГц 16 МГц 20 МГц 31,25 МГц 62,5 МГц 100 МГц
Коэффициент затухания (Attenuation), дБ/100 м, не более 2.10 4.10 6.50 8.30 9.30 11.70 17 22
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее 65.30 56.30 50.30 47.30 45.80 42.90 38.40 35.30
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100м, не менее 62.30 53.30 47.30 44.30 42.80 39.90 35.40 32.30
Защищенность на дальнем конце (EL FEXT),  дБ/100м, не менее 64 52 44 39.90 38 34.10 28 24
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100м, не менее 61 49 41 36.90 35 31 25 21
Время задержки сигнала (Delay), нс/100 м, не более - 607.40 599.40 597.30 596.30 594.40 592.50 591.40
Затухание отражения (RL), дБ/100м, не менее 20 23 25 25 25 23.64 21.54 20.11
  • Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м
  • Относительная скорость распространения сигнала не менее 57 %
  • Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м.
  • Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 3 %.
  • Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 6,5 нФ/100 м.
  • Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
  • Электрическое сопротивление изоляции жил постоянному току - не менее 5000 МОмхкм.
  • Все значения приведены с пересчетом на темпетуру 20°С
