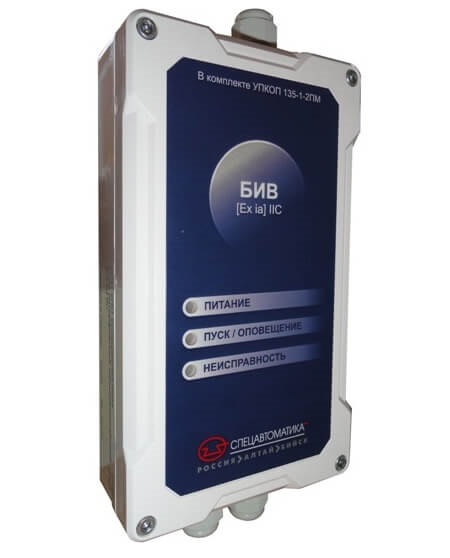

УПКОП 135-1-2ПМ БИВ

Устройство УПКОП 135-1-2ПМ выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения и предназначено для управления средствами оповещения и пожаротушения, располагаемыми во взрывоопасной зоне, приборами приемно-контрольными охранно-пожарными обычного исполнения, расположенными  вне взрывоопасной зоны.

В состав устройства УПКОП 135-1-2ПМ входит:

• Блок интерфейсный взрывозащищенный БИВ;
• Табло световое ТС;
• Оповещатель световой ОС;
• Элемент выносной ЭВ;
• Элемент выносной коммутирующий ЭВК.

Блок БИВ с маркировкой взрывозащиты [Ex ia] IIС относится к связанному оборудованию и выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, имеет выходную цепь, обеспечивающую взрывозащиту вида «искробезопасная электрическая цепь», устанавливается только вне взрывоопасных зон.

Искробезопасные параметры:

• Максимальное выходное напряжение Uo - 19,5 В
• Максимальный выходной ток Io - 0,26 А
• Максимальная суммарная внешняя емкость Co - 0,22 мкФ
• Максимальная суммарная внешняя индуктивность Lo - 0,4 мГн

Технические характеристики:

• Напряжение питания 9-36 В;
• Потребляемый ток для 12 В - в режиме «Контроль» не более 50 мА, в режиме «Пуск/Оповещение» не более 375 мА, для 24 В - в режиме «Контроль» не более 31 мА, в режиме «Пуск/Оповещение» не более 200 мА;
• Потребляемая мощность для 12 В в режиме «Контроль» не более 0,6 Вт, в режиме «Пуск/Оповещение» не более 4,5 Вт, для 24 В - в режиме «Контроль»не более 0,75 Вт, в режиме «Пуск/Оповещение» не более 4,8 Вт;
• Степень защиты оболочкой IP65;

Преимущества:

• Возможность подключения до 10 потребителей импульсной энергии (электровоспламенители, пиропатроны и им подобными изделиями с током срабатывания (запуска) каждого до 200 мА);
• Монтаж по подключению цепей к блоку БИВ выполняется внутри корпуса безвинтовым способом;
• Контроль вскрытия корпуса оптронным датчиком;
• Совместимость с ранее выполненными проектами с БИВ УПКОП 135-1-2П
