МАГИСТРАТОР ППКУОП (версия 3.1)

МАГИСТРАТОР ППКУОП (версия 3.1)

МАГИСТРАТОР ППКУОП (версия 3.1)

Производитель: Магистр

Код:
00034297
Базовая единица
шт
15 641 руб.

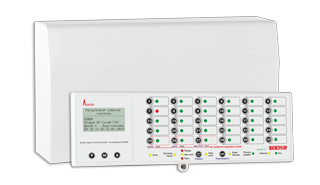

Прибор приемно-контрольный и управления охранно пожарный МАГИСТРАТОР (версия 3.1) предназначен для постороения комплексной системы охранно-пожарной сигнализации и системы управления пожаротушением "МАГИСТРАТОР", позволяющий объединить в единую сеть до 30 объектовых приборов Гранд МАГИСТР, Гранд МАГИСТР ПУ, Гранд МАГИСТР-125 (см. совместимое оборудование) по интерфейсу RS-485 и осуществлять контроль и управление за состоянием объектов на едином универсальном или комбинированном пульте.

  • Централизованный контроль состояния и управление приборами охранно-пожарной сигнализации и приборами управления пожаротушением ППКОП Гранд МАГИСТР (версия 3 и 3.1), ППКУП Гранд МАГИСТР ПУ (версия 3 и 3.1), Гранд МАГИСТР-125 (версия 3.1), объединенных по сети RS-485 в комплексную систему безопасности.
  • Выносной пульт-клавиатура до 500 метров с информативным ЖК-дисплеем на 30 объектовых приборов.
  • Возможность организации комбинированного пульта управления из клавиатур каждого объектового прибора.
  • Встроенный регистратор событий, позволяющий хранить в памяти до 7000 событий.
  • Встроенные выходы для подключения цепей общего оповещения.
  • Встроенные реле для управления технологическим оборудованием или передачи сигнала на ПЦН.
  • Возможность увеличения количества выходов для подключения внешнего оповещения и увеличения количества релейных выходов с помощью внешних блоков реле и блоков ключей.
  • Возможность передачи голосовых и текстовых сообщений на мобильные и стационарные телефоны, а также передачи сигналов на ПЦН по протоколу Ademco Contact-ID с помощью блока автодозвона.
  • Длина магистральной линии, соединяющей все объектовые приборы до 1200 м.
  • Возможность преобразования интерфейса RS-485 для связи всех приборов и внешних блоков радиоканал или Ethernet.
  • Два типа сетевых адаптеров для подключения приборов в сеть: стандартный с RS-485 и комбинированный RS-485+LAN для организации магистральной сети по Ethernet.
  • Возможность мониторинга системы по сети Ethernet через интернет-браузер (с помощью адаптера МАГИСТРАТОР СА+LAN).
  • Программирование прибора осуществляется с клавиатуры через меню на дисплее.
  • Программируемые алгоритмы работы всех реле и электронных ключей с возможностью включения по по тревоге на других объектах.
  • Защита от несанкционированного управления объектовыми приборами с клавиатуры при помощи ключей Touch Memory.
  • Все цепи выносных оповещателей и линии связи контролируются на обрыв и короткое замыкание.
  • Встроенный РИП под АКБ 12В/7А*ч.
  • Возможность конфигурирования и обновления версии программного обеспечения прибора с ПК (требуется преобразователь интерфейсов USB/RS-485).

Технические характеристики

Количество контролируемых объектовых приборов
 30
Максимальное количество организуемых зон пожаротушения
 240
Максимальное количество организуемых зон охранно-пожарной сигнализации
 900
Максимальное количество блоков клавиатур для организации комбинированного пульта
 30
Максимальная длина внутренней линии связи (клавиатура и другие функциональные блоки)
 500 м
Максимальная длина внешней линии связи (объектовые приборы)
 1200 м
Емкость регистратор событий
 7000 событий
Максимальная длина линии ТМ 40 м
Максимальное количество ключей «Touch Memory» для блокировки управления 8
Напряжение питания от сети переменного тока 130-280 В
Тип аккумуляторной батареи для встроенного РИП 12 В / 7 Ач
Ток, потребляемый в дежурном режиме без учета внешней нагрузки и дополнительных блоков 0,26 А
Напряжение, выдаваемое на внешнюю нагрузку 12±2 В
Количество встроенных выходов (электронных ключей) для цепей оповещения
 4
Количество встроенных реле ПЦН (сухие контакты НР,ПК,НЗ)
 3
Максимальный ток нагрузки выходов электронных ключей, не более 1 А
Максимальный суммарный ток нагрузки выходов по цепи 12 В, не более 1,2 А
Параметры переключаемой группы контактов реле ПЦН ~ 120 В; 1 А
= 24 В; 2 А
Диапазон рабочих температур системного блока от минус 30 до 55 °С
Диапазон рабочих температур выносной клавиатуры от 5 до 55 °С
Габаритные размеры системного блока, не более 345х180х90 мм
Габаритные размеры блока клавиатуры, не более 295х95х32 мм
Масса систменого блока без аккумулятора, не более 1,2 кг
Масса блока клавиатуры, не более 0,4 кг
