УС-4х4/200
Гибкий переход, кабель в гофрорукаве, длина 200мм, 4 пары клемм. Цвет белый.
Производитель: Магнито-Контакт
- Код:
- 00034394
- Артикул
- 11-0023-0000
- Базовая единица
- шт
Общие сведения
Гибкий переход УС 4х4, предназначен для монтажа систем охранно-пожарной сигнализации, теленаблюдения, а так же монтажа других цепей постоянного или переменного тока, устанавливаемых на подвижных конструкциях (окна, двери).
- УС 4х4/200 - кабель в гофрорукаве, длина 200 ± 5мм. 4 пары клемм. IP40

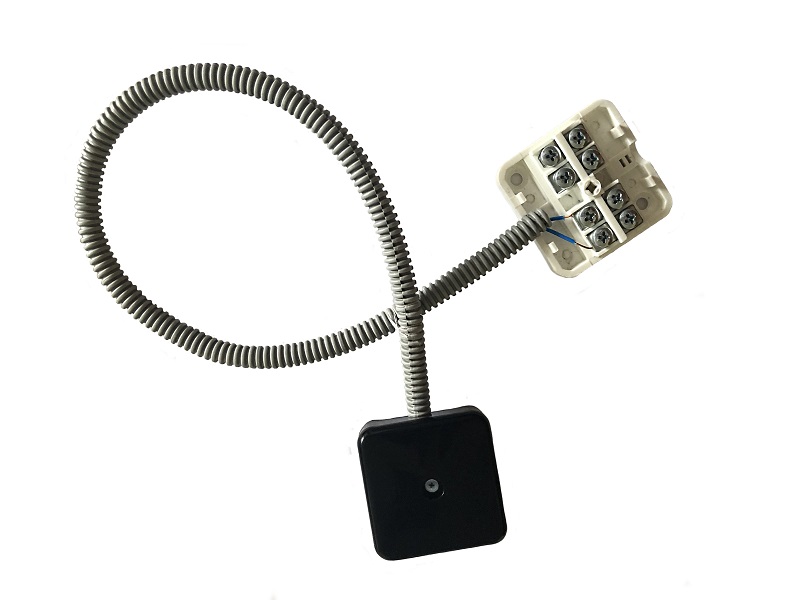

Переход конструктивно состоят из двух соединительных коробок КС, соединенных между собой кабелем в гофрорукаве (гибким переходом), длина которого зависит от модификации. Каждая соединительная коробка КС состоит из основания, внутри которого расположены 4 пары металлических контактов. Провода шлейфа зажимаются между контактами и гайками с помощью 8 винтов Ø3мм. Основания КС закрываются крышкой и фиксируются саморезом.
Цветовой ряд: Черный, Белый, Серый, Коричневый, Терракотовый.
Технические характеристики
| Ток через контакты КС | не более 0,5 А |
| Напряжение, подаваемое на контакты КС | не более 50 В |
| Мощность | не более 25 Вт |
| Переходное сопротивление двух контактов | не более 0,3 Ом |
| Количество коммутируемых цепей | 4 шт |
| Количество точек присоединения проводов | 8 шт |
| Электрическое сопротивление изоляции между токоведущими частями КС | не менее 20 МОм |
| Масса перехода | не более 25 г |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP40 |
| Условия эксплуатации |
температура окружающей среды от -60°С до +70°С, относительная влажность не более 93% при температуре 35°С |
| Переход рассчитан на непрерывную круглосуточную работу | |
| Переход не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) | |
