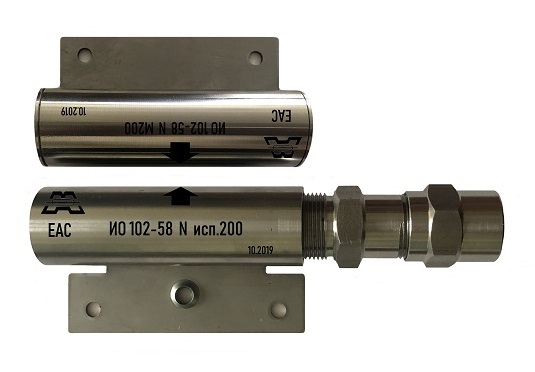

ИО-102-58 N исп.300 с магнитом М-100

ИО 102-58 исп.300 - переключающий. Сменный кабельный ввод с резьбой М25. Нержавеющая сталь 12Х18Н10Т.

Назначение и условия применения

Извещатели охранные точечные магнитоконтактные ИО 102-58, предназначены для контроля положения частей конструкций и механизмов, конструктивных элементов зданий и сооружений на открывание или смещение, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия) с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений.

Извещатели состоят из двух компонентов - датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Блок геркона и блок магнита извещателя ИО 102-58 помещены в металлические корпуса цилиндрической формы из алюминиевого сплава или нержавеющей стали. Блок геркона оборудован кабельным вводом, расположенным с торца корпуса.

Извещатели рассчитаны на эксплуатацию при температуре от минус 60°С до плюс 70°С, вид климатического исполнения УХЛ1, категория размещения 1 по ГОСТ 15150-69. Степень защиты оболочки IP66/IP68 по ГОСТ 14254-2015. По способу защиты человека от поражения электрическим током извещатель соответствует классу "III" по ГОСТ IEC 60335-1.

• Конструктивное исполнение - 2-х блочный
• Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей ИО 102-58 исп. 300:
• переключены под воздействием магнитного поля задающего блока (нормальное состояние извещателей) 50 и менее
• не переключены (формирование извещения о тревоге) 65 и более
• Максимальный допуск соосности крепления датчика и магнита - 10 мм.

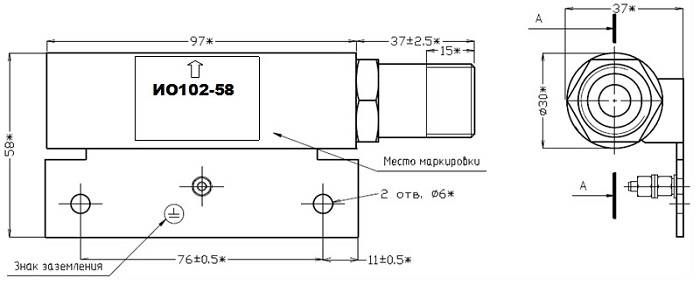

• Габаритные размеры, мм: блока геркона - 97х58х37, блока магнитов - 100х58х37
• Масса (не более), кг: блока геркона - 0,65 блока магнитов - 0,48
• Извещатели рассчитаны для эксплуатации при температуре от минус 60°С до плюс 70°С и при относительной влажности воздуха до 93% при температуре плюс 40°С
• Атмосферное давление, кПа: от 84 до 106,7
• Средний срок службы не менее 8 лет
• Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).
