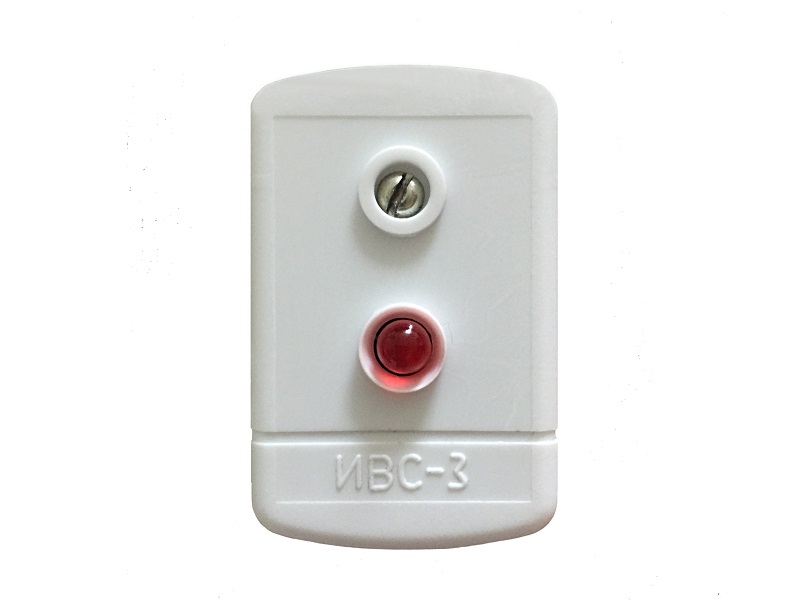

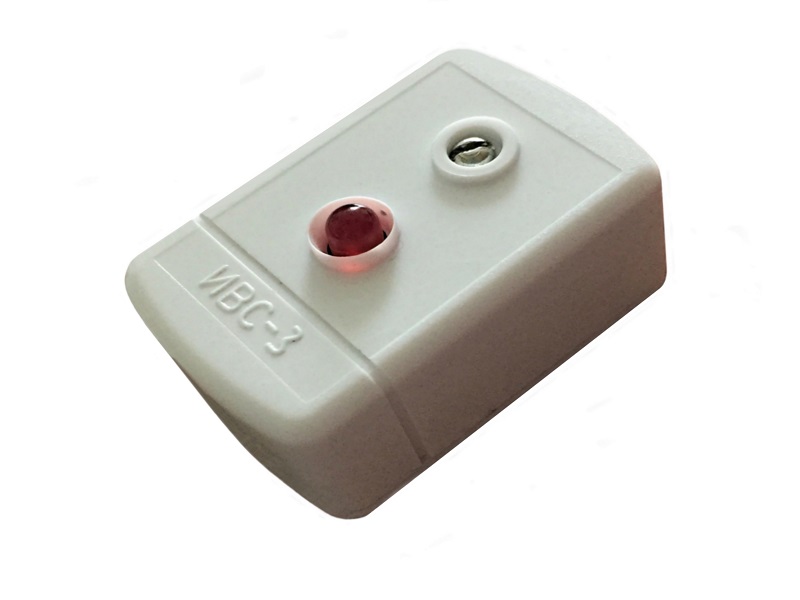

ИВС-3
Индикатор выносной светодиодный
Производитель: Магнито-Контакт
- Код:
- 00034401
- Артикул
- 13-0006-0001
- Базовая единица
- шт
Общие сведения
Индикатор выносной светодиодный ИВС-3 предназначен для индикации состояния «ДЕЖУРНЫЙ РЕЖИМ» и «ПОЖАР» в пожарных извещателях имеющих нормально замкнутый (НЗ) или нормально разомкнутый (НР) контакт термоэлемента и не имеющих своей индикации. Для пожарных извещателей с термоэлементом имеющим нормально замкнутые контакты ИВС-3 имеет маркировку (●), нормально разомкнутые (●●).
Индикатор предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 9 до 30 вольт с величиной тока короткого замыкания не более 20 мА. Подключение ИВС-3 в шлейф осуществляется параллельно, без соблюдения полярности.
«ДЕЖУРНЫЙ РЕЖИМ» индицируется одиночным промаргиванием красного светодиода 1 раз в 5-7 секунд, в режиме передачи сигнала "ПОЖАР" светодиод светится постоянно (п.4.2.5.1 ГОСТ Р 53325-2012).
Индикатор рассчитан на круглосуточную непрерывную работу. Индикатор относится к невосстанавливаемым, периодически обслуживаемым изделиям и соответствует требованиям ГОСТ Р 53325-2012, НПБ 76-98, НПБ 85-2000.
Технические характеристики
| Напряжение питания | 9 - 30 В |
| Потребляемый ток в дежурном режиме | до 50 мкА (зависит от напряжения питания) |
| Ток потребления в режиме «Пожар» до 20±2 мА (при 30В питания). | |
| Режим передачи сигнала «ПОЖАР» индикатора, сохраняется после снижения температуры теплового точечного извещателя до температуры окружающей среды. Возврат в дежурный режим должен осуществляться путем кратковременного отключения напряжения питания на время 2с | |
| Условия эксплуатации |
температура окружающего воздуха от –40°С до +60°С, относительная влажность воздуха до 93% при температуре +40°С |
| Степень защиты по ГОСТ 14254-2015 | IP41 |
| Габаритные размеры, мм | 47 х 30 х 22 |
| Масса, г | не более 20 |
| Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) | |
