ДПМ-1 Ех исп.00

Общие сведения

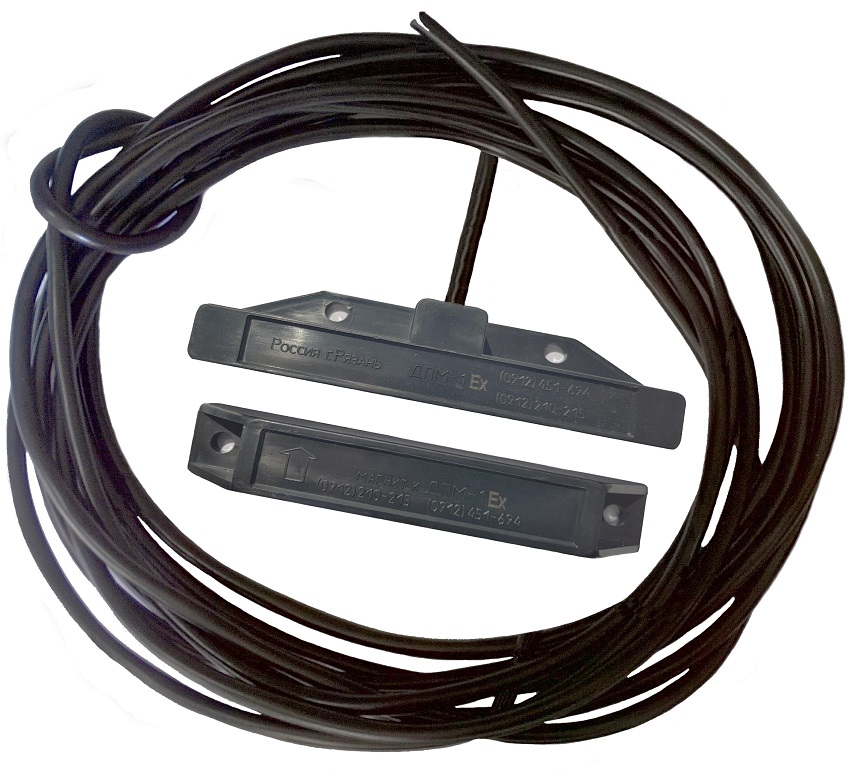

Датчики положения магнитогерконовые взрывозащищённые ДПМ-1Ех предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х по ГОСТ 31610.0-2014 (IEC60079-0:2011).

Датчики могут применяться в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу, а также в других взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.

Датчики рассчитаны для эксплуатации при температурах окружающего воздуха от минус 50 до плюс 50С и при относительной влажности воздуха до 93% при температуре 40С. По способу защиты человека от поражения электрическим током датчик положения соответствует классу "III" по ГОСТ IEC 60335-1. Степень защиты оболочки – IP68 по ГОСТ 14254-2015. Знак «Х», следующий за маркировкой взрывозащиты датчиков положения означает, что датчики изготавливаются с постоянно присоединенным кабелем. Знак «Х» указывает на необходимость соответствующего соединения свободного конца кабеля.

Основные параметры и характеристики

Конструктивное исполнение - 2-х блочный.

• Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 90 мм.
• Габаритные размеры, мм: блока геркона 140х20х35; блока магнитов 140х24х22
• Масса (не более), кг: блока геркона 0,30; блока магнитов 0,21
• Длина вывода датчика: 1 м без разделки
• Степень защиты оболочки IP68 по ГОСТ 14254-2015 (IEC60529:2013).

Условия эксплуатации:

• Температура эксплуатации: от минус 50°С до плюс 50°С при относительной влажности воздуха до 93% при температуре 40°С.
• Атмосферное давление, кПа: от 84 до 106.7
