Яхонт ППУ-ПК

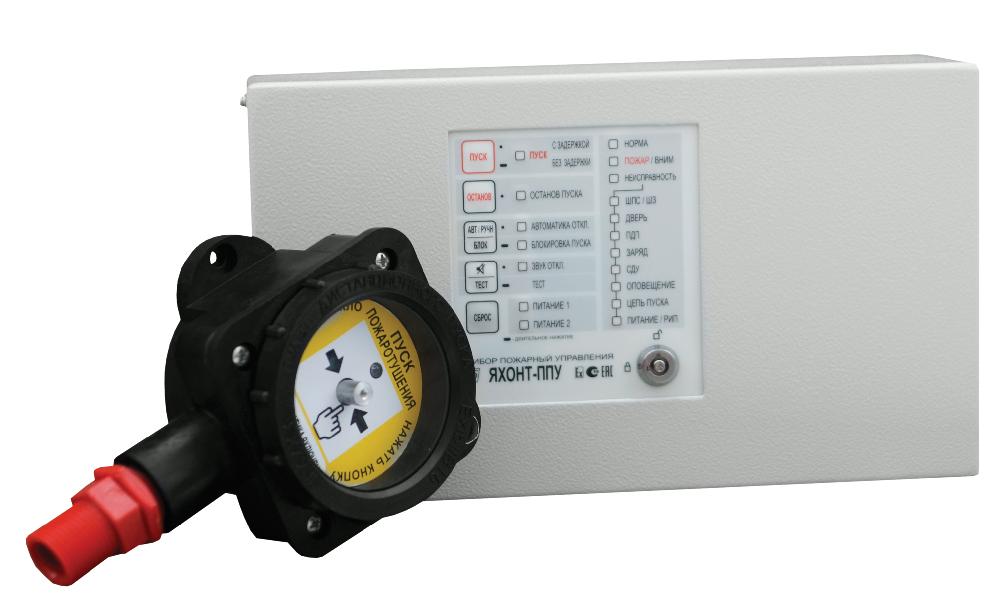

Прибор приемно-контрольный управления пожарный ППУ0149-1-1 - Яхонт-ППУ-ПК

Предназначен для приема сигналов от пожарных извещателей (далее ПИ) и выдачи сигналов управления электрозапускаемой установкой газового (порошкового, аэрозольного) пожаротушения, а также для контроля состояния установки, управления устройствами оповещения (далее УО) и инженерным оборудованием. Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.

Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания ПИ в шлейфе сигнализации (далее ШС), либо в ручном режиме  -  с панели прибора или по сигналу от пультов дистанционного пуска (далее ПДП), установленных на путях эвакуации.

Прибор Яхонт-ППУ-ПК имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIВ, имеет маркировку взрывозащиты [Exiа]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон. Прибор обеспечивает искробезопасность следующих цепей: шлейф сигнализации; шлейф дистанционного пуска; шлейф контроля дверей.

Допускается работа с другими типами искробезопасных ПИ, параметры которых допускают их включение в ШС прибора, и другими типами оповещателей, предназначенными для эксплуатации во взрывоопасных зонах.

К ППУ-ПК по двухпроводной линии подключаются от 1 до 4-х ПДП, предназначенных для дистанционного контроля режима работы ППУ и дистанционного запуска средств пожаротушения.

ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты 1ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2  по ГОСТ Р 52350.10.

Передача сигналов от прибора на пульт централизованного наблюдения (ПЦН) осуществляется при помощи модуля ИРМ, подключаемого к интерфейсному разъему прибора, и имеющему на выходе релейные выходы НОРМА и  ТРЕВОГА.

ППУ-ПК обеспечивает:

• прием сигналов от ручных и автоматических ПИ в ШС;
• запуск пожаротушения в автоматическом режиме при срабатывании ПИ в ШС (по тактике «с вниманием» или «с перезапросом»);
• запуск пожаротушения в ручном режиме с ПДП или с панели прибора;
• отсчет программируемой задержки на пуск средств тушения;
• формирование на основном и дополнительном (резервном) выходах  тушения программируемых по длительности  импульсов подрыва с ограничением тока на уровне 2А;
• ручной останов процесса пожаротушения с панели прибора;
• ручное включение/отключение автоматического режима с панели прибора с местной световой индикацией, а также с индикацией на ПДП и внешнем табло;
• контроль состояния дверей защищаемого помещения, и отключение режима автоматического пуска при их открытии;
• контроль состояния установки пожаротушения, а именно:
• контроль целостности цепей подрыва пиропатронов;
• контроль массы заряда (или давления) в баллонах с огнетушащим веществом при помощи контактных весов или контактного манометра;
• прием сигнала от сигнализатора давления универсального (СДУ) в побудительном трубопроводе в режиме пуска;
• контроль исправности (на отсутствие обрыва или короткого замыкания) цепи ШС, цепи дистанционного пуска, цепей контроля заряда и СДУ;
• формирование сигналов управления инженерным оборудованием;
• управление устройствами оповещения внутри и снаружи помещения в соответствии с алгоритмом пожаротушения;
• подачу в ручной ПИ сигнала  квитирования запуска процесса тушения;
• местную световую и звуковую сигнализацию о режиме работы прибора, о пуске средств пожаротушения, о неисправностях цепей;
• контроль питающего напряжения и сигнализацию неисправности при снижении его уровня ниже допустимого.
• взаимодействие с другими компонентами системы пожаротушения и автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте, через встроенный интерфейс RS485 по протоколу MODBUS.
